4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
206
→ Demontieren Sie die Kabelabdeckungen (Pos. 3 und 5 in Abb. 4.3 - 7, Seite 205) von den
Wangen (Pos. 1 in Abb. 4.3 - 7
, Seite 205) des Ausgabetransports.
→ Setzen Sie die Wange (Pos. 1 in Abb. 4.3 - 7
, Seite 205) vorsichtig an die Wange des Bear-
beitungstransports (Pos. 2 in Abb. 4.3 - 7
, Seite 205).
VORSICHT 4
Achten Sie darauf, keine Kabel der Lichtschranken oder der Antriebsmotoren abzuscheren.
→ Befestigen Sie jede Wange mit 4 Zylinderschrauben M6x16 und den zugehörigen Scheiben
(Pos. 7 in Abb. 4.3 - 7
, Seite 205).
→ Verbinden Sie die elektrischen Kabel von Lichtschranken und Antriebsmotoren.
→ Befestigen Sie die Kabelabdeckungen (Pos. 3 und 5 in Abb. 4.3 - 7
, Seite 205).
→ Führen Sie die Sechskantwelle (Pos. 9 in Abb. 4.3 - 7
, Seite 205) in die Antriebseinheit (Pos.
10 in Abb. 4.3 - 7
, Seite 205) ein.
→ Achten Sie darauf, dass die Sechskantwellenführung (Pos. 8 in Abb. 4.3 - 7
, Seite 205) immer
auf jene Transportwange zeigt, an der die Antriebseinheit (Pos. 10 in Abb. 4.3 - 7
, Seite 205)
befestigt ist.
4.3.7 Anbausatz an der LP-Ausgabeseite montieren
4.3.7.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Maschinenschlüssel
Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
207
4.3.7.2 Montage
4

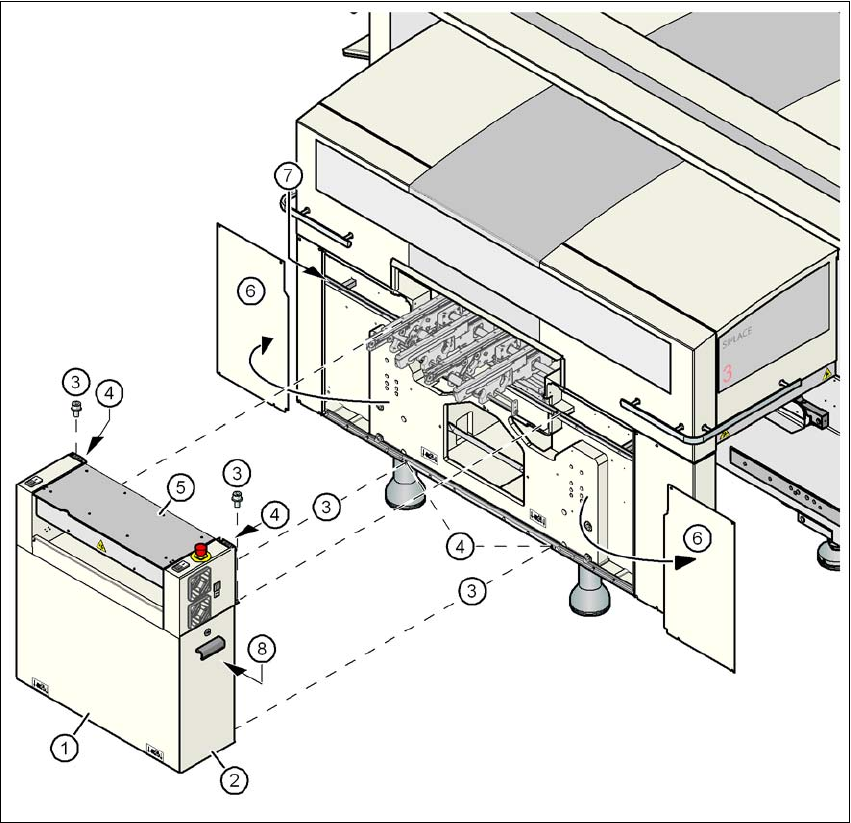

Abb. 4.3 - 8 Anbausatz an der LP-Ausgabeseite montieren
(1) Anbausatz
(2) Türe
(3) Zylinderschraube DIN 912, M6x16 und Scheibe
(4) Erdungsanschluss
(5) Transportabdeckung
(6) Seitenblech, demontiert
(7) Einschubleiste
(8) Achseinschub Portal 3
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
208
→ Entfernen Sie beide Seitenbleche (Pos. 6 in Abb. 4.3 - 8, Seite 207).
VORSICHT 4
Schrauben Sie die drei unteren Schrauben nicht gleich ab, sondern lockern Sie sie nur, damit
das Seitenblech nicht herunterfällt.
→ Lösen Sie das Erdungskabel vom Seitenblech.
→ Entfernen Sie beide Türen (Pos. 2 in Abb. 4.3 - 8
, Seite 207) vom Anbausatz (Pos. 1).
HINWEIS: 4
Um Beschädigungen zu vermeiden, empfehlen wir, dass eine zweite Person bei der Montage
des Anbausatzes hilft.
→ Stellen Sie den Achseinschub (Pos. 8 in Abb. 4.3 - 8
, Seite 207) seitlich am Automaten ab,
um genügend Raum für die Montage des Anbausatzes zu haben (Pos. 1 in Abb. 4.3 - 8
, Seite
207
).
→ Achten Sie darauf, dass die Verbindungskabel zum Achseinschub nicht gespannt sind.
→ Heben Sie den Anbausatz (Pos. 1 in Abb. 4.3 - 8
, Seite 207) an den Maschinenrahmen und
positionieren Sie ihn so, dass die Montagewinkel auf der Montageleiste (Pos. 7 in Abb. 4.3 -
8, Seite 207) aufliegen.
VORSICHT 4
Achten Sie darauf, dass der Anbausatz nicht mit der Sechskantwelle des LP-Transports kol-
lidiert und die Sechskantwelle verbogen wird.
→ Befestigen Sie den Anbausatz mit 4 Zylinderschrauben M6x16 und Scheiben (Pos. 3 in Abb.
4.3 - 8
, Seite 207).
4.3.7.3 Führung der Sechskantwelle befestigen
→ Befestigen Sie beim Einfachtransport eine Führung für die Sechskantwelle (Pos. 8 in Abb.
4.3 - 7
, Seite 205) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
→ Befestigen Sie beim Doppeltransport zwei Führungen für die Sechskantwelle (Pos. 8 in Abb.
4.3 - 7
, Seite 205) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
