4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
212
4.3.8 Achseinschub installieren
4.3.8.1 Achseinschub (Portal 3) - elektrische Anschlussstellen
4

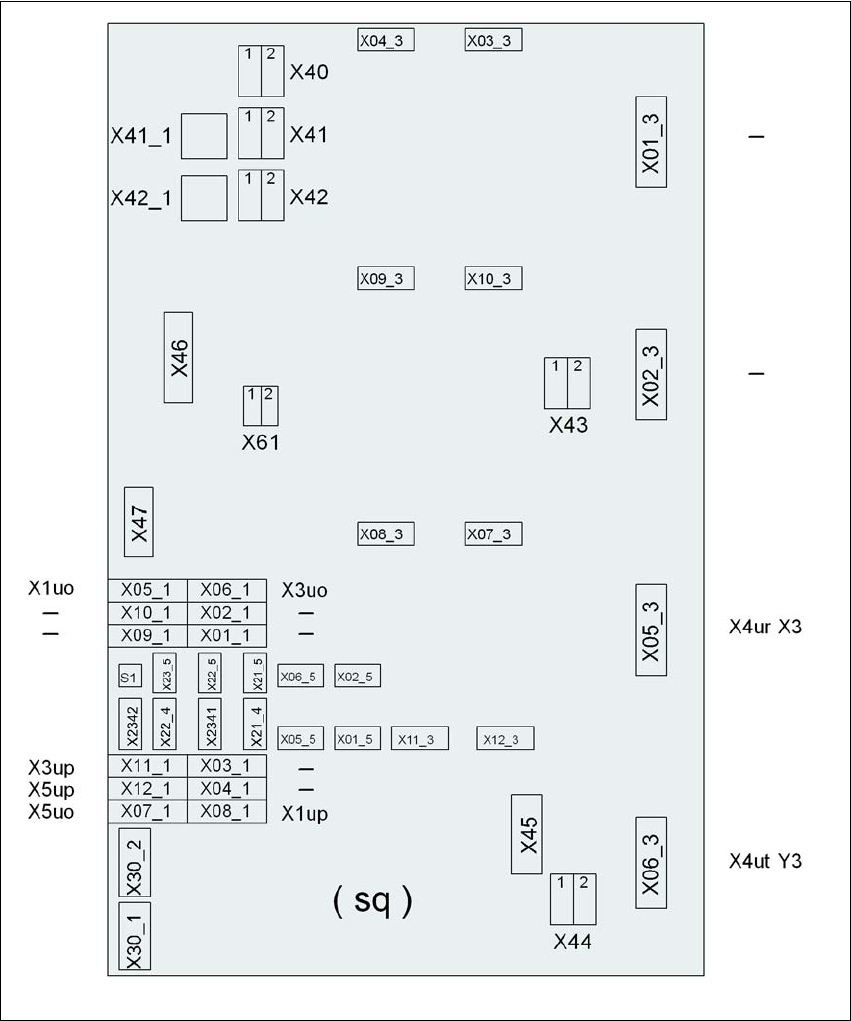

Abb. 4.3 - 11 Achseinschub (Portal 3), Rückseite - elektrische Anschlussstellen
Stecker
Stecker
Stecker
Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
213
4.3.8.2 Achseinschub (Portal 3) - Stecker anschließen
→ Schließen Sie die elektrischen Kabel nach folgendem Schema an:
4
4
→ Kontrollieren Sie die Schalterstellungen von S1
1: ON
2: Nicht benutzt
Achseinschub
Stecker
Anschlusskabel Hinweis
Stecker Kabel
X41_1sq X41_1sq 03050899 Stecker einrasten
X42_1sq X42_1sq 03050899 Stecker einrasten
X45sq X45sq 03050900-W1 Stecker einrasten
X46sq X46sq
03050900-W2
03050900-W3
Stecker einrasten
X47sq X47sq
03050900-W4
03050900-W5
Stecker einrasten
X05_3sq X4ur 03050901 Stecker einrasten
X06_3sq X4ut 03050902 Stecker einrasten
X05_1sq X1uo 03009811 Bis zum Anschlag einstecken
X06_1sq X3uo 03009812 Bis zum Anschlag einstecken
X07_1sq X5uo 03009813 Bis zum Anschlag einstecken
X08_1sq X1up 03009814 Bis zum Anschlag einstecken
X11_1sq X3up 03009815 Bis zum Anschlag einstecken
X12_1sq X5up 03009816 Bis zum Anschlag einstecken
X07_3sq X07_3sq 03050903 Stecker einrasten
X08_3sq X08_3sq 03050904 Stecker einrasten
X11_3sq X11_3sq 03050906 Stecker einrasten
X12_3sq X12_3sq 03050905 Stecker einrasten
X30_1sq X30_1sq 03010054 Festschrauben
X30_2sq X30_2sq 03010054 Festschrauben
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
214
4.3.8.3 Achseinschub montieren
→ Heben Sie den Achseinschub vorsichtig auf die Schiene im Anbausatz.
→ Achten Sie darauf, keine Kabel zu quetschen.
→ Schieben Sie den Achseinschub in den Anbausatz bis zum Anschlag ein.
→ Sichern Sie den Achseinschub mit der Zylinderschraube.
→ Setzen Sie die Makrolon-Abdeckung ein.
→ Befestigen Sie das Erdungskabel an der Türe (Pos. 2 in Abb. 4.3 - 8
, Seite 207), wie dies in
Abb. 4.3 - 9
auf Seite 210 dargestellt ist.
→ Verriegeln Sie die Türen.
4.3.8.4 Seitenbleche montieren
→ Befestigen Sie das Erdungskabel an jedem Seitenblech (Pos. 6 in Abb. 4.3 - 8, Seite 207),
wie dies in Abb. 4.3 - 9
Seite 210 dargestellt ist.
→ Befestigen Sie das Seitenblech mit je 6 Zylinderschrauben am Maschinenrahmen.
HINWEIS 4
Ist der Eingabetransport demontiert, fahren Sie fort mit Abschnitt 4.3.9
" Eingabetransport mon-
tieren" auf Seite 215.
Ist der Eingabetransport montiert, so setzen Sie die Montagearbeiten fort mit Abschnitt 4.3.14
"Meldeleuchten montieren" auf Seite 232.
