Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
215
4.3.9 Eingabetransport montieren
4.3.9.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Kreuzschlitzschraubendreher, Größe 1
4.3.9.2 Montage
4

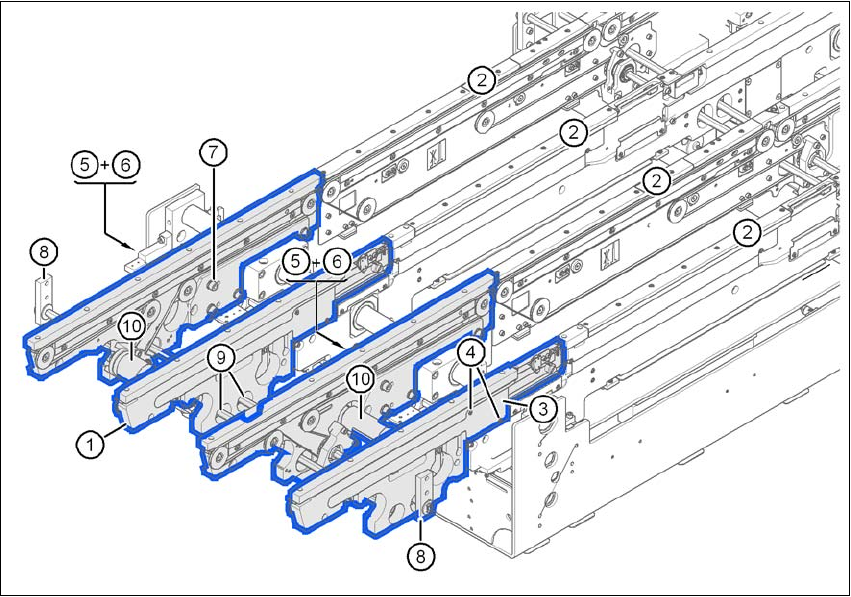

Abb. 4.3 - 12 Eingabetransport - Doppeltransport
(1) Wange, Eingabetransport
(2) Wange, Bearbeitungstransport 1
(3) Kabelabdeckung 20 x 200
(4) Senkschraube, ISO 7046, M3x6, 2 Stück pro Kabelabdeckung
(5) Kabelabdeckung 20 x 310
(6) Zylinderschraube DIN 912, M3x5, 1 Stück pro Kabelabdeckung
(7) Zylinderschraube DIN 912, M6x16, und Scheibe, 4 Stück pro Wange
(8) Führung Sechskantwelle
(9) Sechskantwelle (Einfachtransport: eine, Doppeltransport: zwei)
(10) Antriebseinheit
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
216
→ Demontieren Sie die Kabelabdeckungen (Pos. 3 und 5 in Abb. 4.3 - 12, Seite 215) des Ein-
gabetransports (Pos. 1 in Abb. 4.3 - 12
, Seite 215).
→ Setzen Sie die Wange (Pos. 1 in Abb. 4.3 - 12
, Seite 215) vorsichtig an die Wange des Bear-
beitungstransports (Pos. 2 in Abb. 4.3 - 12
, Seite 215).
VORSICHT 4
Achten Sie darauf, keine Kabel der Lichtschranken oder der Antriebsmotoren abzuscheren.
→ Befestigen Sie jede Wange mit 4 Zylinderschrauben M6x16 und den zugehörigen Scheiben
(Pos. 7 in Abb. 4.3 - 12
, Seite 215).
→ Verbinden Sie die elektrischen Kabel von Lichtschranken und Antriebsmotoren.
→ Befestigen Sie die Kabelabdeckungen (Pos. 3 und 5 in Abb. 4.3 - 12
, Seite 215).
→ Führen Sie die Sechskantwelle (Pos. 9 in Abb. 4.3 - 12
, Seite 215) in die Antriebseinheit (Pos.
10 in Abb. 4.3 - 12
, Seite 215) ein.
→ Achten Sie darauf, dass die Sechskantwellenführung (Pos. 8 in Abb. 4.3 - 12
, Seite 215) im-
mer auf jene Transportwange zeigt, an der die Antriebseinheit (Pos. 10 in Abb. 4.3 - 12
, Seite
215
) befestigt ist.
Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
217
4.3.10 Anbausatz an der LP-Eingabeseite montieren
4.3.10.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Maschinenschlüssel
4.3.10.2 Montage
4

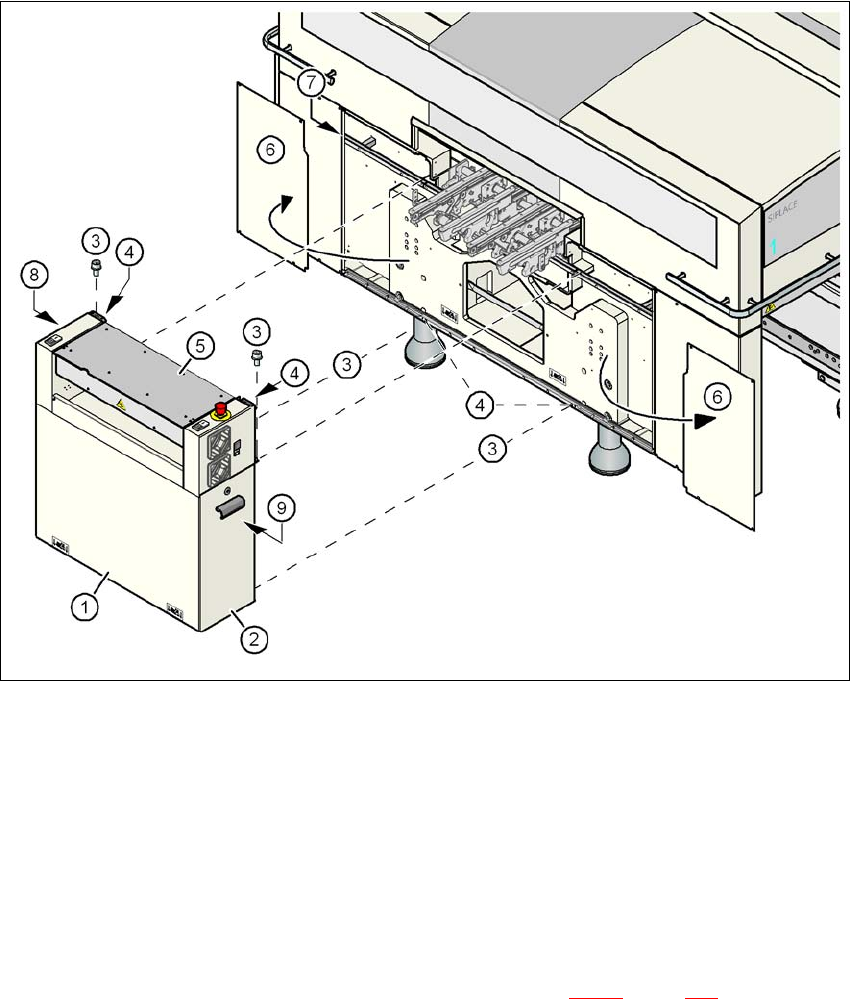

Abb. 4.3 - 13 Anbausatz an der LP-Eingabeseite montieren
(1) Anbausatz, demontiert
(2) Türe
(3) Zylinderschraube DIN 912, M6x16 und Scheibe
(4) Erdungsanschluss
(5) Transportabdeckung
(6) Seitenblech, demontiert
(7) Einschubleiste
(8) Computereinschub oder Box-PC Einschub (siehe Abschnitt 4.3.11
, Seite 221)
(9) Achseinschub
