Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
221
4.3.10.7 Eingreifschutzblech "unten" installieren
Die Automaten werden nur mit einem Eingreifschutzblech "unten" ausgeliefert. Werden die Auto-
maten innerhalb einer Linie montiert, so entfällt das Eingreifschutzblech zwischen den unmittelbar
benachbarten Aus- und Eingabetransporten.
WARNUNG 4
Montieren Sie grundsätzlich an der Eingabeseite des ersten Automaten und an der Ausgabe-
seite des letzten Automaten einer Linie das Eingreifschutzblech "unten" (Artikel-Nr. 03003432-
01) mit 4 Innensechskantschrauben M4x12. Sie unterbinden damit ein unbefugtes Eingreifen
Ihres Personals in das Automateninnere.
4

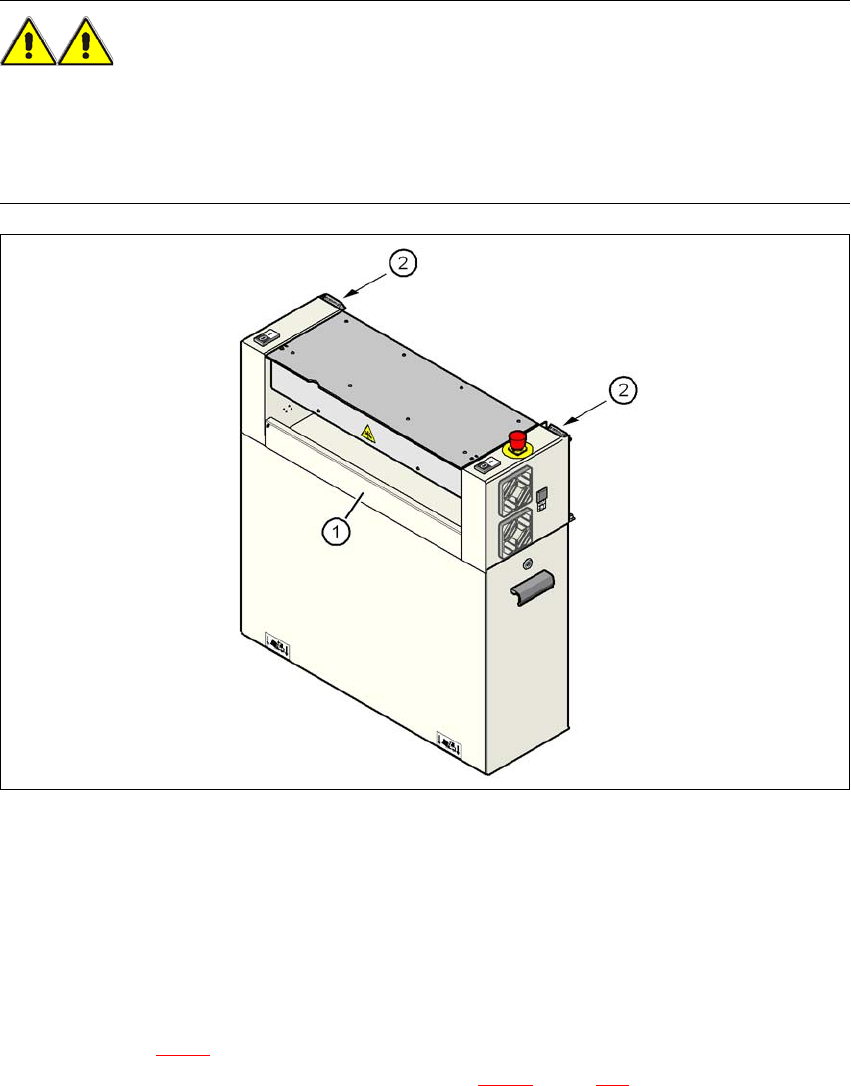

Abb. 4.3 - 15 Eingreifschutzblech "unten" an der LP-Eingabeseite montieren
(1) Eingreifschutzblech "unten", Artikel-Nr. 03003432-01
(2) Schutzhaubenschalter
4
4.3.11 Box-PC Einschub installieren
Der Bestückautomat kann mit dem Box-PC Einschub oder dem Computereinschub ausgestattet
sein. In Abschnitt 4.3.11
ist die Installation des Box-PC beschrieben. Die Beschreibung der Instal-
lation des Computereinschubs finden Sie in Abschnitt 4.3.12
, Seite 226.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
222
4.3.11.1 Box-PC Einschub - elektrische Anschlussstellen
4
Abb. 4.3 - 16 Box-PC Einschub, Frontseite - Stecker anschließen
USB-Hub
Videomultiplexer
Steuerrechner
Maschinencontroller
Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
223
4
Abb. 4.3 - 17 Box-PC Einschub, Rückseite - Stecker anschließen
USB-Hub
DC/DC-Konverter
Steuerrechner
Maschinencontroller
Box-PC Spannungsverteiler
