4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
224
4.3.11.2 Box-PC Einschub - Steckverbindungen an der Frontseite
4
→ Kontrollieren Sie zusätzlich folgende Steckverbindungen:
4
Box-PC Einschub,
Frontseite
(Abb. 4.3 - 16
, Seite 222)
Stecker
Anschlusskabel Hinweis
Stecker Kabel
X0pr
a
X0pr 03009778 Bis zum Anschlag einstecken
X1pr
a
X1pr 03009838 Bis zum Anschlag einstecken
X2pr
a
X2pr 03009755 Bis zum Anschlag einstecken
X3pr
a
X3pr 03009756 Bis zum Anschlag einstecken
X0ps
a
X0ps 03009798 Bis zum Anschlag einstecken
X1ps
a
X1ps 03009818 Bis zum Anschlag einstecken
X2ps
a
X2ps 03009757 Bis zum Anschlag einstecken
X3ps
a
X3ps 03009758 Bis zum Anschlag einstecken
X6pc X6pc 03010478 Bis zum Anschlag einstecken
X5pv X5pv 03051749 Mit Schrauben sichern
X6pv X6pv 03051750 Mit Schrauben sichern
a) Dieser Stecker ist für Kameras vorgesehen.
Box-PC Einschub,
Frontseite
(Abb. 4.3 - 16
, Seite 222)
Stecker
Stecker Kabel
X1pa X4rz (Box-PC Rückseite) 03050908-W2
X1pc X4rz (Box-PC Rückseite) 03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd X2rz (Box-PC Rückseite) 03052633-W1
Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
225
4.3.11.3 Box-PC Einschub - Steckverbindungen an der Rückseite
4
4
4.3.11.4 Box-PC Einschub montieren
→ Stellen Sie die Steckverbindungen an der Rückseite des Box-PC Einschubs her (siehe Ab-
schnitt 4.3.11.3
).
→ Heben Sie den Box-PC Einschub vorsichtig auf die Schiene im Anbausatz.
→ Achten Sie darauf, keine Kabel zu quetschen.
→ Schieben Sie den Box-PC Einschub in den Anbausatz bis zum Anschlag ein.
→ Stellen Sie die Steckverbindungen an der Frontseite des Box-PC Einschubs her (siehe Ab-
schnitt 4.3.11.2
, Seite 224).
→ Fixieren Sie die Kabel an der Frontseite mit Kabelbindern.
→ Sichern Sie den Box-PC Einschub mit der Zylinderschraube.
→ Befestigen Sie das Erdungskabel an der Türe (Pos. 2 in Abb. 4.3 - 13
, Seite 217), wie dies in
Abb. 4.3 - 14
auf Seite 220 dargestellt ist.
→ Verriegeln Sie die Türen.
HINWEIS 4
Bei installiertem Box-PC Einschub fahren Sie fort mit Abschnitt 4.3.13, Seite 230.
Box-PC Einschub,
Rückseite
(Abb. 4.3 - 17
, Seite 223)
Stecker
Anschlusskabel Hinweis
Stecker Kabel
PE1 Kabelring Erdungskabel
Nach Abb. 4.3 - 14
,
Seite 220
befestigen
X1rz X1rz 03051757 Bis zum Anschlag einstecken
X3rz X3rz 03050907 Bis zum Anschlag einstecken
X1pd X1pd 03051751 Bis zum Anschlag einstecken
X2pd X2pd 03051752 Bis zum Anschlag einstecken
X3pd X3pd 03051753 Bis zum Anschlag einstecken
X4pd X4pd 03051754 Bis zum Anschlag einstecken
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
226
4.3.12 Computereinschub installieren
4.3.12.1 Computereinschub - elektrische Anschlussstellen
4

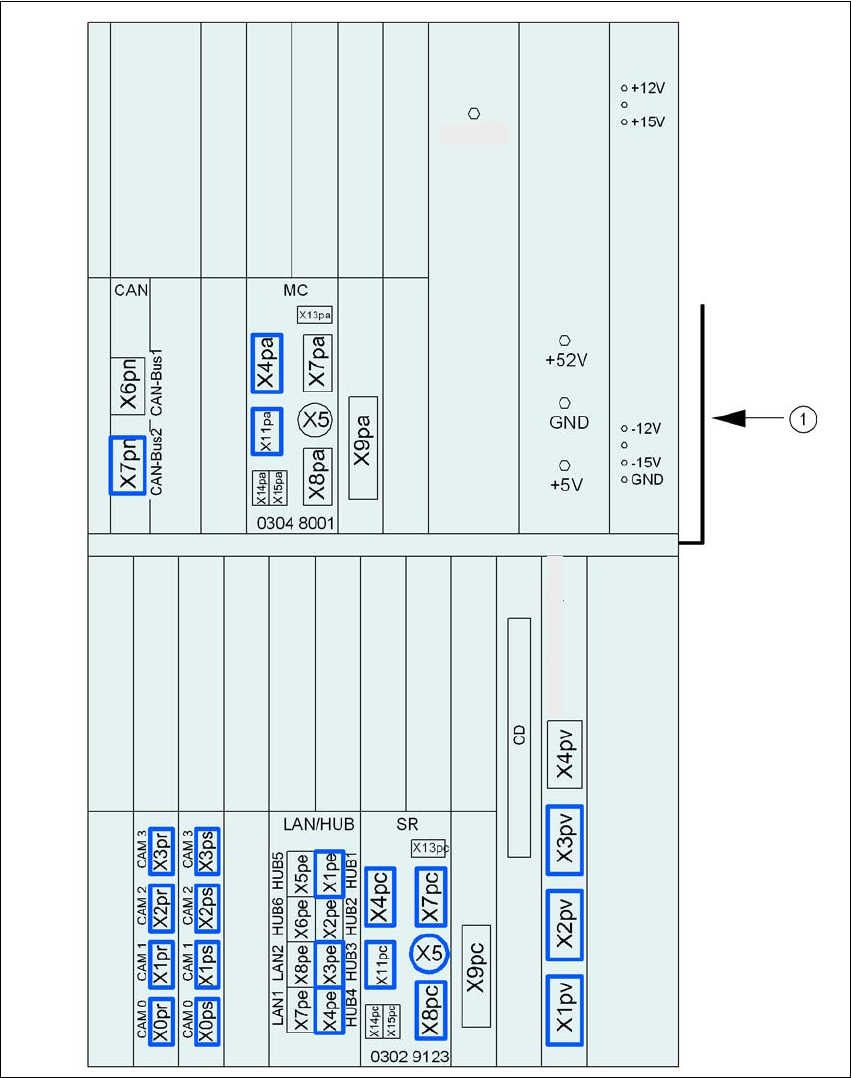

Abb. 4.3 - 18 Computereinschub, Frontseite - Stecker anschließen
(1) Kabelführungsblech
+3,3V
Videomultiplexer .
