– das Verwenden von nicht zugelassenen Bauelemente-Zuführmodulen.
– das Verwenden von nicht autorisiertem Zubehör und Zusatzmodulen.
– das Bedienen des Bestückautomaten von nicht qualifiziertem Personal.
– der Betrieb des Bestückautomaten ohne Eingreifschutz ("Dummy Feeder"), falls nicht alle
Stellplätze mit Zuführmodulen belegt sind.
– die nicht eindeutige Zuordnung der elektrischen Anschlussleitungen zu jedem Automaten so-
wie zu den installierten Optionen.
– der gleichzeitige Aufenthalt von mehr als einer Person beim Nachrüsten an einem BE-Wa-
gen-Stellplatz.
1
1.1.9 Geräuschemissionsangabe
1
1.1.10 Wichtige Hinweise zur umweltfreundlichen Entsorgung von Materialien
bzw. Maschinenteilen
Für SIPLACE-Automaten werden nur Stoffe, Materialien und Teile verwendet, die sich leicht tren-
nen und umweltfreundlich entsorgen lassen.
HINWEIS 1
Für die fachgerechte und umweltfreundliche Entsorgung der Anlage, der Betriebsstoffe und der
Verbrauchs- und Verschleißteile ist ausschließlich der Betreiber der Anlage verantwortlich.
→ Beachten Sie dazu die nationalen, gesetzlichen Bestimmungen für die Abfallentsorgung und
den Umweltschutz.
1.1.11 Elektromagnetische Verträglichkeit (EMV)
Die SIPLACE Bestückautomaten sind für den professionellen Einsatz im Industriebereich vorge-
sehen und geprüft. In anderen Umgebungen kann die elektromagnetische Verträglichkeit im Hin-
blick auf die Emission von Störsignalen nicht garantiert werden.
1.1.12 Hinweis zum Original-SIPLACE Zubehör
→ Verwenden Sie nur Originalersatzteile und autorisiertes Zubehör der Fa. SIPLACE. Die Ver-
wendung anderer Teile beeinträchtigt die Sicherheit und wird die Haftung für die daraus ent-
stehenden Folgen aufheben.
Maximale Geräuschentwicklung 75 dB (A)
Betriebsanleitung SIPLACE D3 1 Einleitung
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 1.2 Linienkonzept
23
1.2 Linienkonzept
1.2.1 Beschreibung des empfohlenen Linienkonzepts
1
Flexibilität, Modularität, Kompaktheit und hohe Leistungsdichte zeichnen das SIPLACE-Konzept
aus. Es ermöglicht eine individuelle Konfiguration einer Fertigungslinie aus gleichen und unter-
schiedlichen Modulen. Ändern sich die Produktionsanforderungen, lassen sich die einzelnen Be-
stücksysteme dank ihrer Kompaktheit schnell und ohne großen Aufwand neu kombinieren.
1

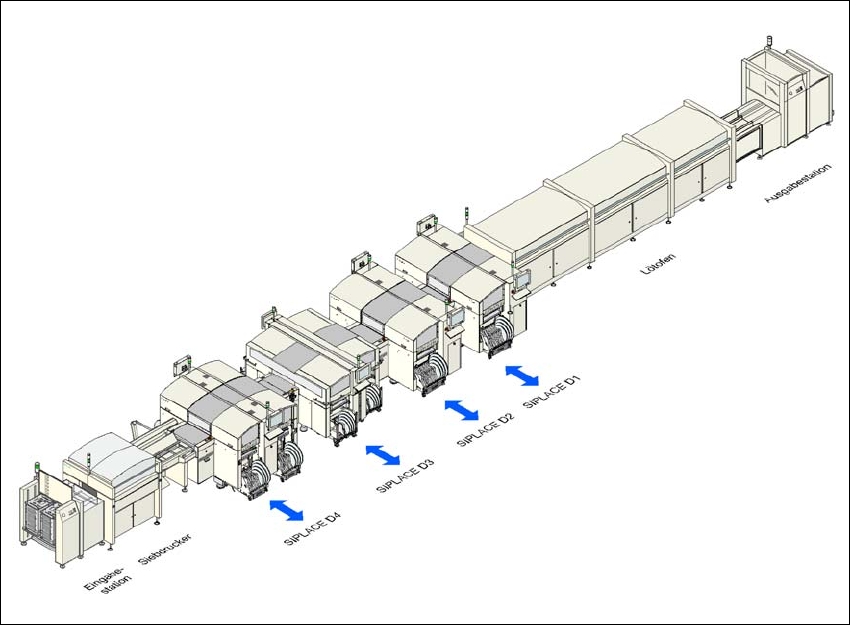

Abb. 1.2 - 1 Linienkonzept (Beispiel)
1
Die SIPLACE-Familie bietet für jede Leistungsanforderung das geeignete Bestücksystem:
SIPLACE D-Serie Automaten bestücken große IC, Flip-Chip, Bare Die und exotische Bauele-
mente (OSC). Sie decken bei sehr hoher Bestückleistung ein Bauelementespektrum von 01005
bis 85 x 85 mm² / 125 x 10 mm² ab.
1 Einleitung Betriebsanleitung SIPLACE D3
1.2 Linienkonzept Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
24
1.2.2 SIPLACE Linie und Softwarelösungen
SIPLACE bietet ganzheitliche Lösungen basierend auf modularen Software-Tools für das SMT-
Maschinen-, Linien- und Fertigungsmanagement: die SIPLACE Software Suite.
1.2.2.1 Produktdefinition, Optimierung und Liniensteuerung
Fehlerfreie Produkteinführungen in kürzester Zeit und eine optimale Nutzung der Produktionsli-
nien sind essentiell für höchste Produktionsleistungen in der Fertigung. Mit den Programmen der
SIPLACE Software Suite können Sie Produkte einfach programmieren, erstellte Programme op-
timieren und innerhalb der jeweiligen SMT-Produktionslinien ideal ausbalancieren.
1.2.2.2 Produktionsüberwachung & Prozesskontrolle
Um die gesetzten Produktionsziele zu erreichen, ist es wichtig, die Fertigungsanlagen permanent
zu überwachen und zu kontrollieren. In der SIPLACE Software Suite gibt es dafür auf die Anwen-
dergruppe zugeschnittene Monitoring-Produkte, die bei Grenzwertüberschreitungen an der Ma-
schine oder an der Fertigungslinie sofort informieren.
1.2.2.3 Rüstverifizierung & Traceability
Rüstfehler führen zu Serienfehlern. Die bedienerfreundlichen SIPLACE Software-Programme
helfen, sie zu vermeiden und gewährleisten so hohe Qualität in der Elektronikfertigung.
1.2.2.4 Die Vorteile der SIPLACE Software Suite auf einen Blick:
– Schnelle Programmierung und schnelle Fehlererkennung
– Reduktion von Wechsel- und Stillstandszeiten
– Optimale Auslastung von Produktivität der Fertigungslinie
– Echtzeitinformationen aus dem Fertigungsbereich
– Schnellste Informationsverteilung
– Optimaler Einsatz von Ressourcen
– Rechtzeitige Information, wann Produktionsmaterial nachbestellt werden muss
– Koordination von Instandhaltungsmaßnahmen
