Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen 237 4.3.16.4 Abst andsmaße der Maschine nfüße und der festen linken T ransportkant…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
236

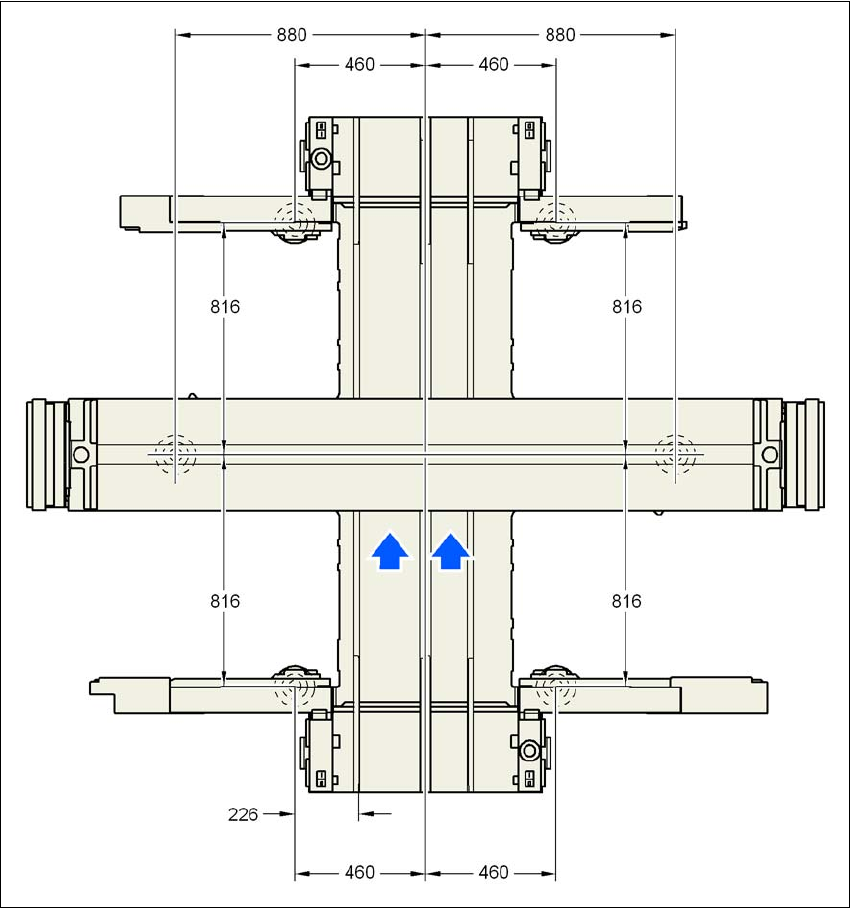

4.3.16.3 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des
LP-Doppeltransports
4
Abb. 4.3 - 24 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des LP-Doppeltransports
in Millimeter
Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
237

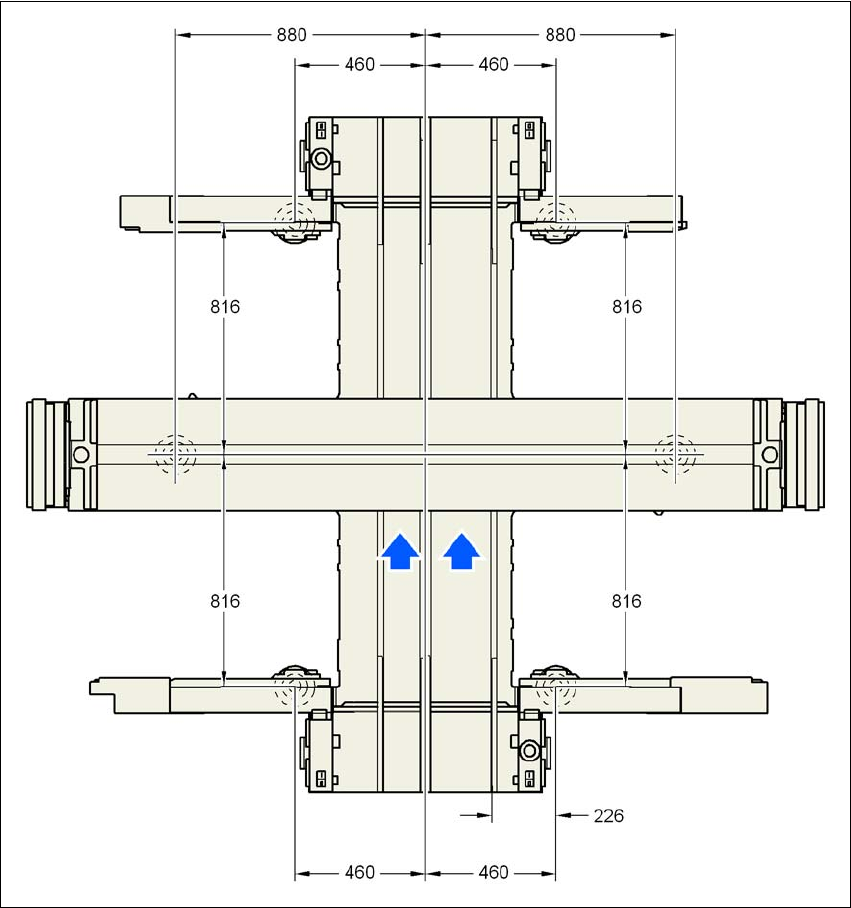

4.3.16.4 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des
LP-Doppeltransports
4
Abb. 4.3 - 25 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des LP-Doppeltransports
in Millimeter
4
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
238
4.3.16.5 Abstandsmaße der Maschinenfüße von Automat und MTC
4
4
4
4
Abb. 4.3 - 26 Abstandsmaße der Maschinenfüße von Automat und MTC in Millimeter
