Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen 239 4.3.16.6 Abst andsmaße der Maschine nfüße von Automat und WPC 4 4 4 4 Abb. 4.3…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
238

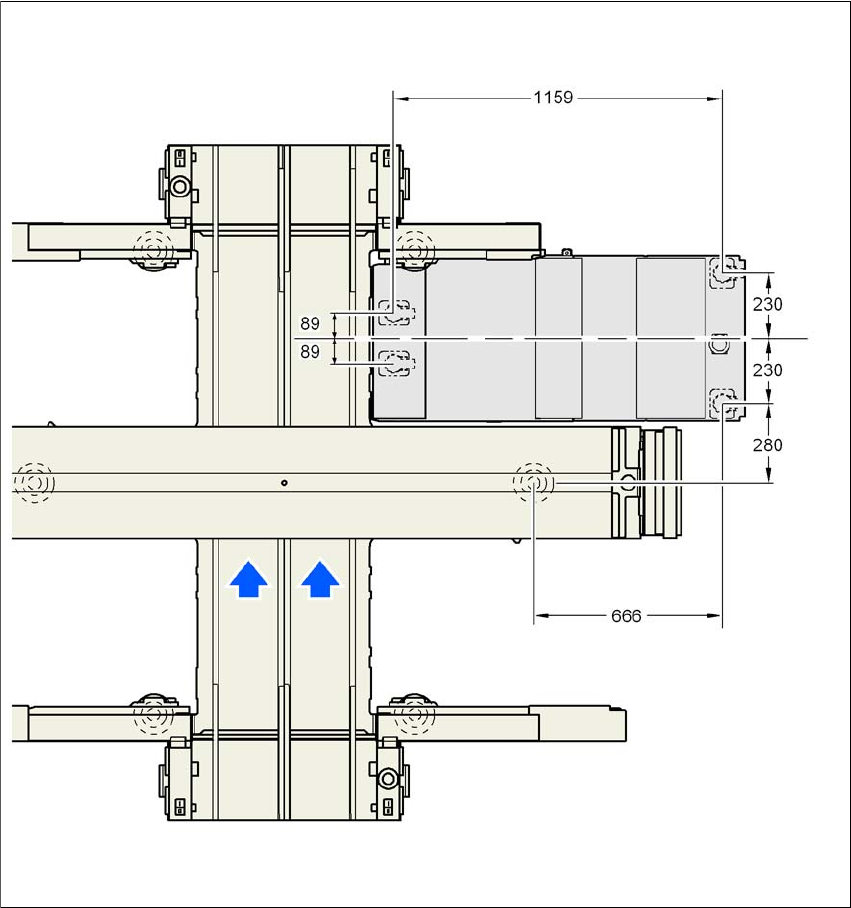

4.3.16.5 Abstandsmaße der Maschinenfüße von Automat und MTC
4
4
4
4
Abb. 4.3 - 26 Abstandsmaße der Maschinenfüße von Automat und MTC in Millimeter
Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
239
4.3.16.6 Abstandsmaße der Maschinenfüße von Automat und WPC
4
4
4
4
Abb. 4.3 - 27 Abstandsmaße der Maschinenfüße von Automat und WPC in Millimeter
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
240
4.3.17 Den Automaten in die Linie integrieren
→ Beachten Sie die Warnhinweise, die in Abschnitt 4.3.2, Seite 195 beschrieben sind.
→ Werkzeuge und Hilfsmittel finden Sie in Abschnitt 4.3.3
, Seite 196.
4.3.17.1 Gabelstapler positionieren
4
Abb. 4.3 - 28 Auflageflächen - Gabel quer zur Leiterplatten-Transportrichtung
(1) Auflageflächen für die Gabel des Gabelstaplers
→ Positionieren Sie den Gabelstapler quer zur Leiterplatten-Transportrichtung und öffnen Sie
die Gabel so weit, dass die Auflagefläche des Automaten gleichmäßig auf der Gabel auflie-
gen (siehe Abb. 4.3 - 28
).
