Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen 243 4.3.18 Den Automaten endgültig justieren → Legen Sie die Maschin enwasserwaage…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
242
4.3.17.3 Den Automaten zur Linie ausrichten
→ Positionieren Sie den Automaten mit dem Gabelstapler auf dem freien Stellplatz in der Linie.
WARNUNG 4
Senken Sie den Automaten langsam ab. Eine zweite Person kontrolliert unterdessen, dass
die Maschinenfüße alle gleichzeitig auf dem Boden aufsetzen. Ein einseitiges, schnelles Auf-
schlagen der Maschinenfüße führt zu Verformungen an der Befestigung der Maschinenfüße.
4
4.3.17.4 Den Automaten mit dem Luftkissen-Transportsystem ausrichten
→ Legen Sie die vier Luftkissen des Luftkissen-Transportsystems unter den Maschinenrahmen.
→ Heben Sie den Automaten an und richten Sie ihn zur Linie aus.
→ Kontrollieren Sie den Abstand zum Leiterplatten-Transportsystems der benachbarten Auto-
maten. Er soll zwischen 1 mm und 3 mm betragen.
→ Senken Sie den Automaten ab.
4
Abb. 4.3 - 29 Auflagepositionen für das Luftkissen-Transportsystem
(1) Auflageflächen für das Luftkissen-Transportsystem
Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
243
4.3.18 Den Automaten endgültig justieren
→ Legen Sie die Maschinenwasserwaage jeweils in X- und Y-Richtung auf die Wangen des Lei-
terplattentransports im Bestückbereich 1 (siehe Abb. 4.3 - 30
). Die Leiterplatten-Transport-
breite ist voreingestellt:
Einfachtransport 210 mm
Doppeltransport, Spur 1 100 mm
Doppeltransport, Spur 2 210 mm 4
HINWEIS: 4
Legen Sie beim Doppeltransport die Wasserwaage für die Justage in X-Richtung immer nur
auf die äußeren Wangen des Automaten.
→ Messen Sie den Abstand zwischen Oberkante des LP-Transportriemens und dem Unter-
grund. Dieser Abstand sollte 800 mm, 900 mm, 930 mm bzw. 950 mm betragen.
4
Abb. 4.3 - 30 Den Automaten in X- und Y-Richtung justieren
→ Justieren Sie mit dem Gabelschlüssel SW36 die Einstellschraube M24x2x120 (Pos. 1 in Abb.
4.3 - 31
, Seite 244) so, dass bei der geforderten Leiterplatten-Transporthöhe die Libelle der
Maschinenwasserwaage keine Abweichung vom Nullpunkt zeigt.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
244
4

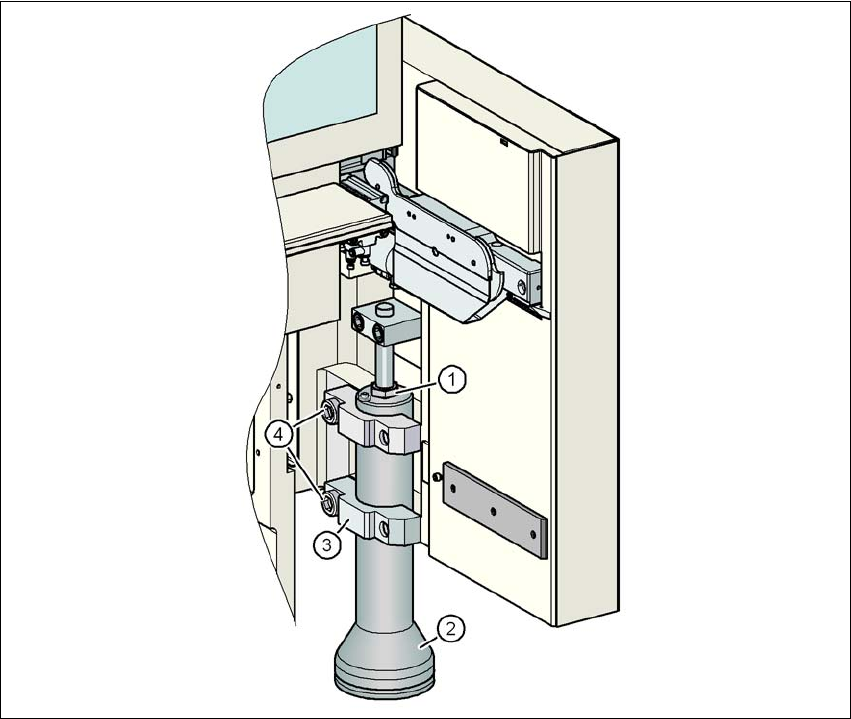

Abb. 4.3 - 31 Höhe der äußeren Maschinenfüße justieren
4
(1) Einstellschraube M24x2x120 zur Höhenjustage
(2) Äußerer Maschinenfuß
(3) Klemmstück
(4) Innensechskantschraube M24x90
→ Kontrollieren Sie die geforderte Leiterplatten-Transporthöhe.
→ Ist der Automat ausgerichtet, ziehen Sie mit dem Sechskantstiftschlüssel der Größe 19 die
Innensechskantschrauben M24x90 (Pos. 4) zum Klemmen der Klemmstücke an allen äuße-
ren Maschinenfüßen fest (Pos. 3).
→ Drehen Sie die mittleren Maschinenfüße mit dem Hakenschlüssel 135 - 145 so weit heraus,
bis diese fest auf dem Boden aufsitzen.
