4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3 4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR .605.xx Ausgabe 07/2008 DE 246 VORSICHT 4 Beim Reinigen der Führungsschiene n und Maßstäbe …
Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
245
→ Achten Sie darauf, dass Sie die mittleren Maschinenfüße nicht zu weit herausdrehen und den
Automaten dadurch dejustieren.
4
4
4
4
4
4
4

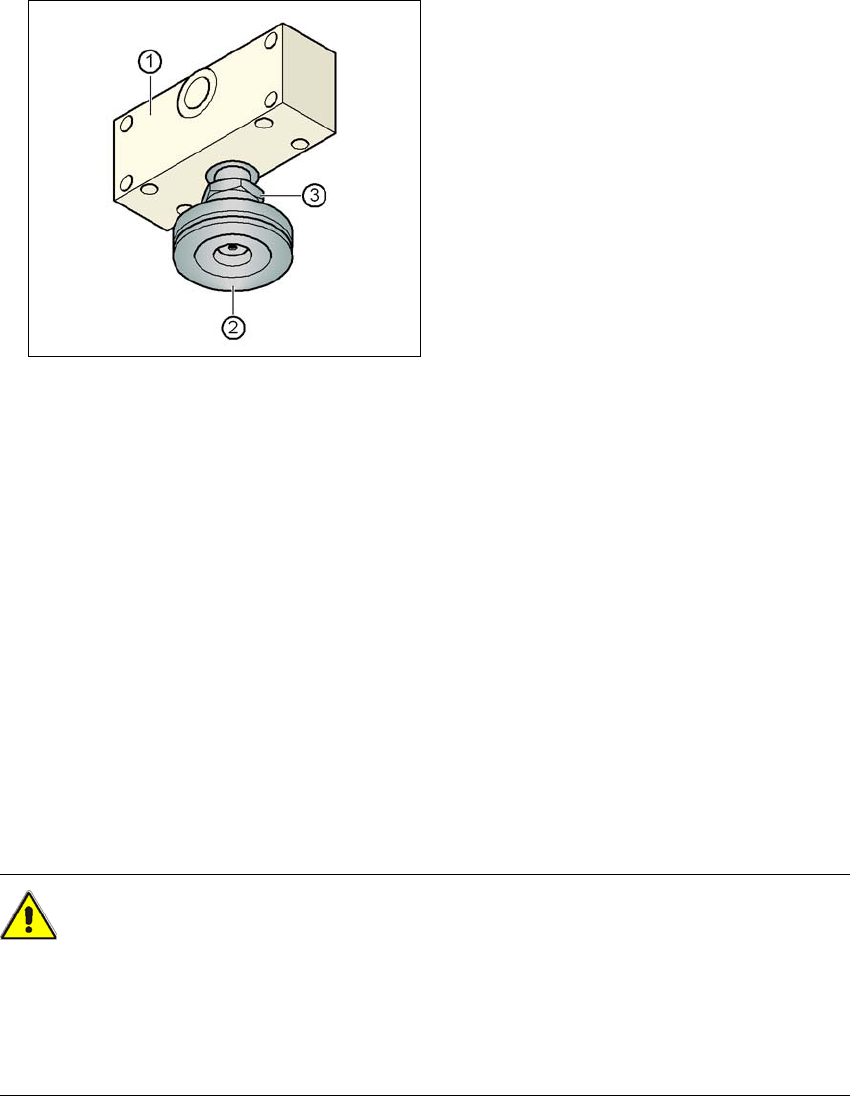

Abb. 4.3 - 32 Mittleren Maschinenfuß ausrichten und kontern
(1) Distanzstück
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
4
→ Kontrollieren Sie noch einmal die exakte Ausrichtung des Automaten mit der Maschinenwas-
serwaage.
→ Ziehen Sie mit dem Gabelschlüssel SW65 die Kontermutter M24 (Pos. 3) fest.
4.3.19 Transportsicherungen entfernen
Entfernen Sie sämtliche Transportsicherungen von den Portalachsen.
4.3.20 Korrosionsschutzmittel von den Führungsschienen entfernen
Die Automaten wurden zur Auslieferung mit einem Korrosionsschutzmittel behandelt.
VORSICHT 4
– Entfernen Sie daher den Korrosionsschutz von allen Achsen und Lagern, wenn sie bei der
Inbetriebnahme zum ersten Mal die Maschinenachsen verfahren.
– Fetten Sie alle Achsen und Lager mit dem in der Instandhaltungsanleitung beschriebenen
Fett nach.
Vermischt sich das Korrosionsschutzmittel mit dem Lagerfett der Achsen, kann dies zu einer er-
heblichen Reduktion der Lebensdauer von Lagern und Führungsschienen führen.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
246
VORSICHT 4
Beim Reinigen der Führungsschienen und Maßstäbe darf auf keinen Fall Alkohol in die Füh-
rungswagen gelangen. Alkohol zerstört das Lagerfett in den Führungswagen.
4.4 BE-Wagen an die LP-Transporthöhe anpassen
Der BE-Wagen für die S-Zuführmodule lässt sich mit wenigen Handgriffen auf folgende Leiterplat-
ten-Transporthöhen einstellen:
830 mm ± 15 mm (Standard-Höhe)
900 mm ± 15 mm
930 mm ± 15 mm
950 mm ± 15 mm (SMEMA-Höhe) 4
4.4.1 Warnhinweise
WARNUNG 4
Nur Technikern der Firma SIPLACE oder zertifizierten Personen ist es erlaubt, die BE-Wagenhö-
he zu verstellen.
→ Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
→ Nehmen Sie alle Zuführmodule von der BE-Tischplatte, wenn Sie die BE-Tisch in der Höhe
verstellen wollen.
4.4.2 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des BE-Wagens benötigen Sie folgende Werkzeuge und Hilfsmittel:
–Hammer
– Durchtreiber, 8 mm
– Ringschraube mit M12-Gewinde zum Anheben des BE-Wagen-Tisches,
DIN 580 M12-St, Artikel-Nr. 00048350-xx
– Hebevorrichtung zum Anheben des BE-Wagen-Tisches, Tragkraft mindestens 80 kg
Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.4 BE-Wagen an die LP-Transporthöhe anpassen
247
4
Abb. 4.4 - 1 BE-Wagen mit einer LP-Transporthöhe von 950 mm
(1) Bohrungen für die LP-Transporthöhen 830 - 950 mm in den Führungssäulen
(2) BE-Wagen-Tisch
4.4.3 BE-Wagenhöhe ändern
WARNUNG 4
Heben Sie alle Zuführmodule von der BE-Wagen-Tischplatte ab.
→ Schrauben Sie die Ringschraube in die M12-Bohrung (Pos. 1 in Abb. 4.4 - 2
, Seite 248) des
BE-Wagen-Tisches ein.
→ Hängen Sie den Haken der Hebevorrichtung in die Ringschraube ein (Pos. 2 in Abb. 4.4 - 2
).
