VORSICHT 4
Beim Reinigen der Führungsschienen und Maßstäbe darf auf keinen Fall Alkohol in die Füh-
rungswagen gelangen. Alkohol zerstört das Lagerfett in den Führungswagen.
4.4 BE-Wagen an die LP-Transporthöhe anpassen
Der BE-Wagen für die S-Zuführmodule lässt sich mit wenigen Handgriffen auf folgende Leiterplat-
ten-Transporthöhen einstellen:
830 mm ± 15 mm (Standard-Höhe)
900 mm ± 15 mm
930 mm ± 15 mm
950 mm ± 15 mm (SMEMA-Höhe) 4
4.4.1 Warnhinweise
WARNUNG 4
Nur Technikern der Firma SIPLACE oder zertifizierten Personen ist es erlaubt, die BE-Wagenhö-
he zu verstellen.
→ Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
→ Nehmen Sie alle Zuführmodule von der BE-Tischplatte, wenn Sie die BE-Tisch in der Höhe
verstellen wollen.
4.4.2 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des BE-Wagens benötigen Sie folgende Werkzeuge und Hilfsmittel:
–Hammer
– Durchtreiber, 8 mm
– Ringschraube mit M12-Gewinde zum Anheben des BE-Wagen-Tisches,
DIN 580 M12-St, Artikel-Nr. 00048350-xx
– Hebevorrichtung zum Anheben des BE-Wagen-Tisches, Tragkraft mindestens 80 kg
Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.4 BE-Wagen an die LP-Transporthöhe anpassen
247
4
Abb. 4.4 - 1 BE-Wagen mit einer LP-Transporthöhe von 950 mm
(1) Bohrungen für die LP-Transporthöhen 830 - 950 mm in den Führungssäulen
(2) BE-Wagen-Tisch
4.4.3 BE-Wagenhöhe ändern
WARNUNG 4
Heben Sie alle Zuführmodule von der BE-Wagen-Tischplatte ab.
→ Schrauben Sie die Ringschraube in die M12-Bohrung (Pos. 1 in Abb. 4.4 - 2
, Seite 248) des
BE-Wagen-Tisches ein.
→ Hängen Sie den Haken der Hebevorrichtung in die Ringschraube ein (Pos. 2 in Abb. 4.4 - 2
).
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
248
→ Heben Sie den BE-Wagen-Tisch etwas an, bis die Spiralspannstifte (Pos. 3 in Abb. 4.4 - 2)
frei liegen.
→ Schlagen Sie mit dem Durchtreiber die Spiralspannstifte auf beiden Seiten vorsichtig heraus.
→ Setzen Sie die Spiralspannstifte in die Bohrungen der gewünschten LP-Transporthöhe ein
(siehe Abb. 4.4 - 1
).
→ Senken Sie den BE-Wagen-Tisch langsam ab, bis die Spiralspannstifte auf den Stützklötzen
(Pos. 4in Abb. 4.4 - 2
) aufliegen.
→ Schrauben Sie die Ringschraube aus dem BE-Wagen-Tisch heraus.
4

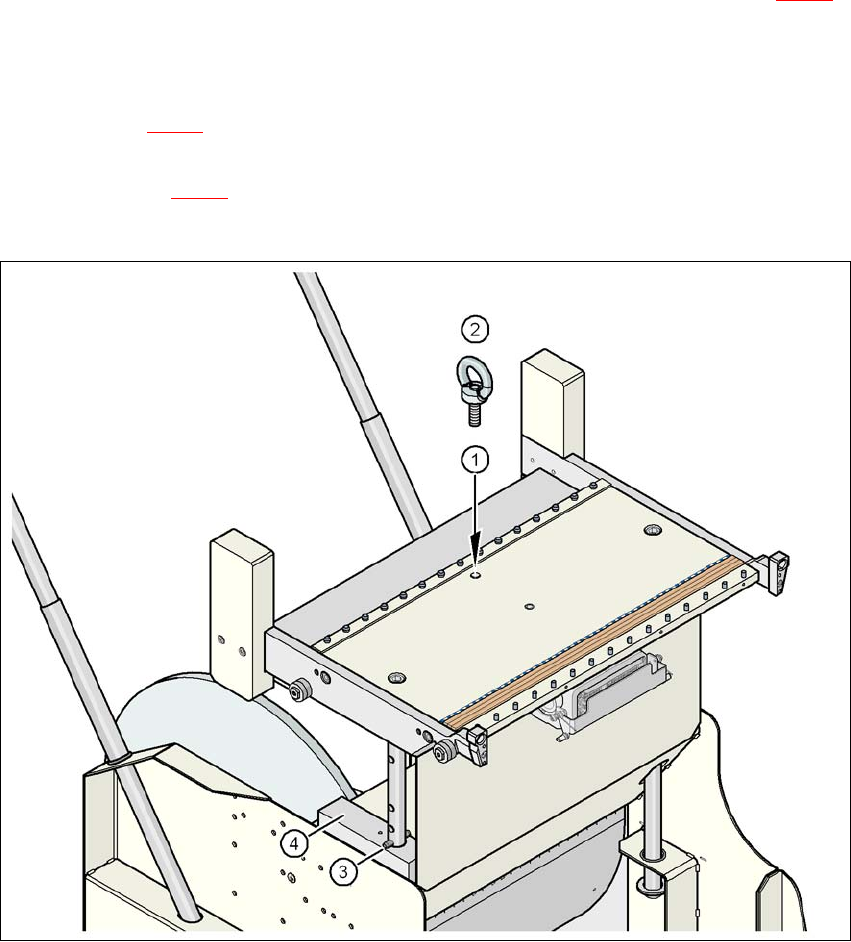

Abb. 4.4 - 2 Position der Ringschraube am BE-Wagen
(1) M12-Bohrung für Ringschraube
(2) Ringschraube DIN 580 M12-St
(3) Spiralspannstift, DIN 7343, 8x40 - St, 2 Stück
(4) Stützklotz, 2 Stück
