Betriebsanleitung SIPLACE D3 5 Aufgaben für das Bedienpersonal Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.3 Meldeleuchte für Betriebszustände beachten 261 5.3 Meldeleuchte für Betriebszustände beachten Die Meldele…
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D3
5.2 Bedien- und Anzeigeelemente Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
260
5.2.3.1 Bedienelemente an den Bedienfeldern des Automaten
Die Bedienfunktionen beider Bedienfelder sind identisch.
Bildschirm, Tastatur, Start- und Stopptaster 5
An beiden Seiten des Automaten sind jeweils ein Bildschirm und eine Tastatur angebracht.
Unterhalb der Tastatur befinden sich die Start- und Stopptaster. Werden Sie im Bildschirmdialog
aufgefordert, bestimmte Aktionen mit diesen Tastern auszulösen, erleichtert diese Anordnung
zum einen das Auslösen, zum anderen die interaktive Kontrolle dieser Aktionen.
Hauptschalter 5
Der Hauptschalter ist Bestandteil der Stromversorgung. In Leiterplatten-Transportrichtung gese-
hen ist er am linken Bedienfeld platziert. Da er ausschließlich für Service- oder Instandhaltungs-
arbeiten benötigt wird, ist er im Hinblick auf seine Bedienhäufigkeit ergonomisch angeordnet.
5.2.3.2 Bedienelemente an der Ein- und Ausgabeseite des Automaten
Die Bedienelemente an der Ein- und Ausgabeseite des Automaten sind identisch.
NOT-HALT-Taster, Start- und Stopptaster 5
An der Ein- bzw. Ausgabeseite des LP-Transport befinden sich je ein NOT-HALT-Taster und die
Start- und Stopptaster. Die Anordnung der Taster wurde so gewählt, dass diese von jeder Stelle
aus leicht und schnell erreichbar sind.
Betriebsanleitung SIPLACE D3 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.3 Meldeleuchte für Betriebszustände beachten
261
5.3 Meldeleuchte für Betriebszustände beachten
Die Meldeleuchte signalisiert Betriebszustände und Fehlfunktionen des Automaten.
5.3.1 Funktionsbeschreibung
5

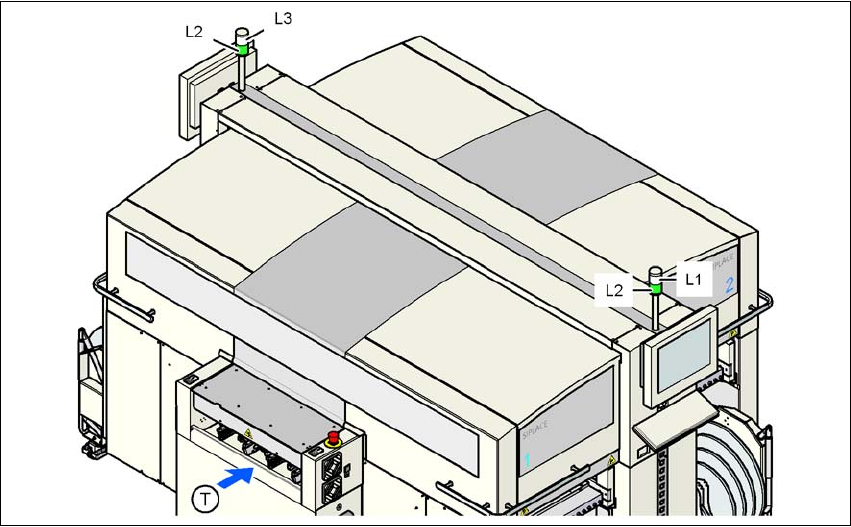

Abb. 5.3 - 1 Meldeleuchte für Betriebszustände
L1 Störlampe (weiß, rechts)
L2 Betriebsanzeigelampe (grün, beide Lampen parallel geschaltet)
L3 Störlampe (weiß, links)
T LP-Transportrichtung
5.3.2 Generelle Betriebszustände
– Betriebsanzeigelampe L2 (grün) dauernd ein
Der Automat ist in Betrieb.
– Betriebsanzeigelampe L2 (grün) blinkt
Der Automat wartet auf eine Leiterplatte im Eingabeband oder der Automat wartet, dass das
Ausgabeband frei wird.
– Rechte Störlampe L1 (weiß) blinkt
Auf der rechten Seite des Automaten sind eine oder mehrere Spuren leer. Der Automat be-
stückt noch vorhandene Bauelemente.
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D3
5.3 Meldeleuchte für Betriebszustände beachten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
262
– Linke Störlampe L3 (weiß) blinkt
Auf der linken Seite des Automaten sind eine oder mehrere Spuren leer. Der Automat be-
stückt noch vorhandene Bauelemente.
– Rechte Störlampe L1 (weiß) dauernd ein - Betriebsanzeigelampe L2 (grün) aus
Auf der rechten Seite des Automaten ist ein Fehler aufgetreten -> der Automat steht.
– Linke Störlampe L3 (weiß) dauernd ein - Betriebsanzeigelampe L2 (grün) aus
Auf der linken Seite des Automaten ist ein Fehler aufgetreten -> der Automat steht.
– Beide Störlampen L1 und L3 (weiß) dauernd ein - Betriebsanzeigelampe L2 (grün) aus
Am gesamten Automaten ist ein Fehler aufgetreten -> der Automat steht.
5.3.3 Programmierte Betriebszustandsanzeigen
In der nachstehenden Tabelle sind die in der Standardkonfiguration (Auslieferungsversion) pro-
grammierten Betriebszustandsanzeigen und deren Bedeutung für die einzelnen Lampen der Mel-
deleuchte aufgelistet.
Die in der Tabelle enthaltenen Einträge neben ’blinkt’ stehen für die Frequenz, in der die Lampe
bei einem bestimmten Ereignis blinkt. Dabei bedeutet beispielsweise der Eintrag (1, 5) folgendes:
– die erste Zahl im Klammerausdruck gibt die Zeitspanne in 100 msec-Schritten an, in der die
Störlampe eingeschaltet ist - im oben genannten Beispiel also 1 x 100 msec.
– die zweite Zahl im Klammerausdruck gibt die Zeitspanne in 100 msec-Schritten an, in der die
Störlampe ausgeschaltet ist - im oben genannten Beispiel also 5 x 100 msec.
5
L1 (weiß)
(rechte Lampe)
L2 (grün) L3 (weiß)
(linke Lampe)
Bedeutung
Zustandsanzeige
blinkt (1,10) blinkt (7,7) blinkt (1,10) Referenzlauf
unverändert blinkt (1,5) unverändert Warten bis Achsen in Position
unverändert blinkt (7,7) unverändert Warten auf Rüstungsdaten
unverändert blinkt (7,7) unverändert Warten auf Nutzendaten
unverändert blinkt (7,7) unverändert Tischsoftware laden
unverändert blinkt (7,7) unverändert Lageerkennung
unverändert blinkt (1,10) unverändert Inkpunkterkennung
unverändert blinkt (7,7) unverändert Pipettenkonfigurationstest
unverändert blinkt (7,7) unverändert Zuführmodul-Lageerkennung
unverändert blinkt (7,7) unverändert eine Spur ist leer
unverändert blinkt (7,7) unverändert keine weitere Spur vorhanden
unverändert blinkt (7,7) unverändert Nachfüllposition anfahren
unverändert blinkt (7,7) unverändert Transport initialisieren
