5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D3 5.4 Schicht wechseln Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 264 5.4 Schicht wechseln HINWEIS: 5 Ergänzende Informationen find en Sie in fo lg enden …
Betriebsanleitung SIPLACE D3 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.3 Meldeleuchte für Betriebszustände beachten
263
unverändert blinkt (7,7) unverändert Leiterplatte ins Eingabeband
blinkt (1,10) blinkt (7,7) unverändert LP im Ausgabeband entnehmen
unverändert blinkt (7,7) blinkt (1,10) LP im Ausgabeband 2 entnehmen
blinkt (1,10) blinkt (7,7) blinkt (1,10) Breitenverstellung
unverändert blinkt (1,10) unverändert Transportieren der LP
blinkt (1,10) blinkt (7,7) blinkt (1,10) beide Ausgabebänder frei
ein blinkt (1,10) ein Transportfehler
ein aus ein Serviceposition anfahren
ein Bestücken
blinkt (1,20) Warten auf Bearbeitungsdaten
Fehleranzeige
ein aus unverändert Maschinenfehler rechts
ein aus unverändert Spur leer rechts
ein aus unverändert Pipettenkonfiguration rechts
ein aus unverändert Transportfehler rechts
ein aus ein Markenfehler links und rechts
ein aus ein Markenfehler links und rechts
unverändert aus ein Spur leer links
unverändert aus ein Pipettenkonfiguration links
unverändert aus ein Transportfehler links
unverändert aus ein Maschinenfehler links
Abholfehleranzeige
unverändert unverändert blinkt (1,20) erste Spur leer links
unverändert unverändert blinkt (5,20) weitere Spuren leer links
unverändert unverändert blinkt (5,5) vorletzte Spur wird benutzt
unverändert unverändert blinkt (1,2) letzte Spur wird benutzt links
blinkt (1,20) unverändert unverändert erste Spur leer rechts
blinkt (5,20) unverändert unverändert weitere Spuren leer rechts
blinkt (5,5) unverändert unverändert vorletzte Spur wird benutzt rechts
blinkt (1,2) unverändert unverändert letzte Spur wird benutzt rechts
L1 (weiß)
(rechte Lampe)
L2 (grün) L3 (weiß)
(linke Lampe)
Bedeutung
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D3
5.4 Schicht wechseln Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
264
5.4 Schicht wechseln
HINWEIS: 5
Ergänzende Informationen finden Sie in folgenden Handbüchern bzw. auf Datenträger:
– Erste Schritte mit Stationssoftware 605.xx
– Instandhaltungsanleitung SIPLACE D3
– Teilekatalog auf der Produkt CD
5.4.1 Tätigkeiten zum Schichtwechsel
→ Spleißen Sie die Gurte rechtzeitig. Nach einem Schichtwechsel müssen dann die Zuführmo-
dule nicht sofort nachgefüllt werden. Dies minimiert erhöhte Stillstandszeiten.
→ Geben Sie wichtige Informationen bei Schichtwechsel an den nächsten Bediener weiter.
Dazu gehören beispielsweise Änderungen am Bestückprogramm. Gehen Sie hierzu auch die
Liste der in Abschnitt 5.7
, Seite 273 beschriebenen Arbeitsschritte durch.
→ Führen Sie eine Kontrolle der Rüstung durch.
Überprüfen Sie dabei, ob die Zuführmodule mit den richtigen Bauelementen bestückt sind,
sich am richtigen Stellplatz auf dem BE-Wagen befinden und die Transportschrittweite richtig
eingestellt ist.
→ Übergeben Sie die Linie so, wie Sie diese selbst bei Schichtbeginn vorfinden möchten, das
heißt:
– Die Abwurfbehälter sind geleert.
– Die Gurtabfallbehälter sind geleert. Beachten Sie dazu den Sicherheitshinweis in Ab-
schnitt 5.4.2
, Seite 265.
– Die Zuführbereiche sind vorsichtig abgesaugt.
Betriebsanleitung SIPLACE D3 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.4 Schicht wechseln
265
5.4.2 Sicherheitshinweise zum Leeren des Gurtabfallbehälters
5

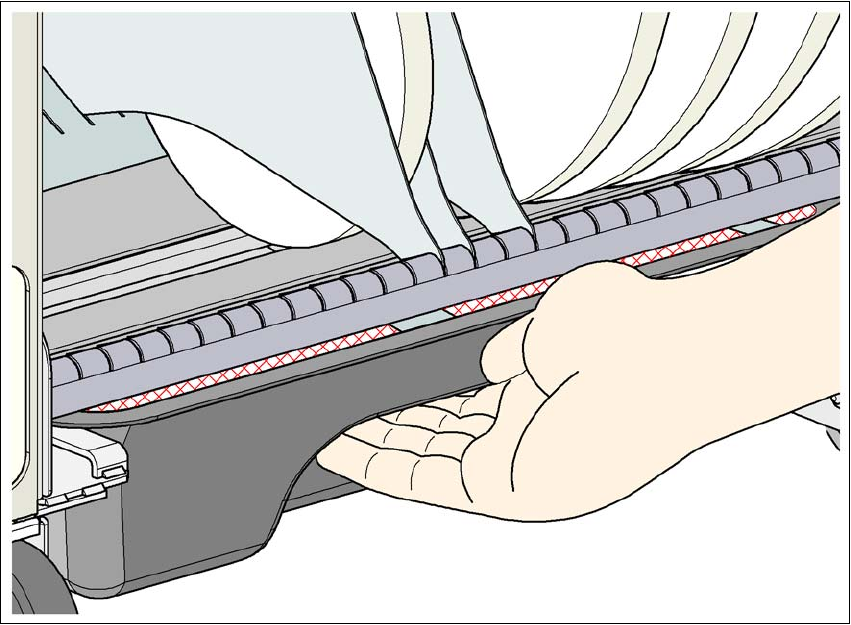

Abb. 5.4 - 1 Sicherheitshinweise zum Leeren des Gurtabfallbehälters
Der Gurtabfallbehälter muss zum Leeren aus dem BE-Wagen herausgezogen werden. Dabei be-
steht die Gefahr, dass man sich den Daumen einklemmt.
→ Zur Vermeidung dieses Risikos fassen Sie den Gurtabfallbehälter mit den Fingern an der Un-
terseite der Griffschale und legen den Daumen auf die Griffschale.
→ Bringen Sie Ihren Daumen keinesfalls in den Spalt zwischen Gurtcontainer und Gurtabfallbe-
hälter, da der Daumen sonst eingeklemmt wird.
