Betriebsanleitung SIPLACE D3 5 Aufgaben für das Bedienpersonal Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.10 BE-Wagen an- bzw. abdocken 279 → Fassen Sie den BE-W agen immer mit beiden Händen an den Griffen , wenn …
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D3
5.10 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
278
Das Sicherheitskonzept für den BE-Wagenwechsel sieht vor, dass der Bediener einen Taster
(Pos. 1, 2, 3 oder 4 in Abb. 5.10 - 1
, Seite 277) an der Ein- oder Ausgabeseite des Automaten
drückt, um den BE-Wagen an- oder abzudocken. So wird sichergestellt, dass der Bediener wäh-
rend des An- oder Abdockvorgangs immer seitlich am Automaten steht. Zudem ist das Andocken
des BE-Wagens nur bei geschlossenen Schutzhauben möglich.
5.10.2 BE-Wagen abdocken
→ Drücken Sie einen der Taster an der Ein- oder Ausgabeseite des Automaten (Pos. 1, 2, 3 oder
4 in Abb. 5.10 - 1
, Seite 277) so lange, bis der BE-Wagen abgedockt ist.
→ Schwenken Sie beide Griffe nach oben (Pos. 1 in Abb. 5.10 - 2
).
5
Abb. 5.10 - 2 BE-Wagen - Griffe zum Schieben nach oben schwenken
5
→ Ziehen Sie den BE-Wagen beidhändig an den Griffen aus dem Automaten.
5.10.3 Sicherheitshinweise zum Bewegen des BE-Wagens
WARNUNG
Zur Vermeidung von Unfällen halten Sie sich unbedingt an nachstehende Regeln, wenn Sie den
BE-Wagen bewegen.
Betriebsanleitung SIPLACE D3 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.10 BE-Wagen an- bzw. abdocken
279
→ Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren
wollen.
→ Beachten Sie, dass ein mit Zuführmodulen voll bestückter BE-Wagen ab ca. 20° Neigung
seitlich oder nach vorne kippen kann.
→ Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-
sentlich geringere Neigung hat.
→ Achten Sie darauf, nicht mit Hindernissen zu kollidieren. Bei entsprechender Geschwindigkeit
könnte der Wagen nach vorne kippen.
5.10.4 BE-Wagen andocken
HINWEIS
Kürzen Sie die Gurte am Frontende der S-Zuführmodule auf etwa 1 cm, bevor Sie den BE-
Wagen andocken.
VORSICHT
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wagen-Verfahrbereichs befindet.
→ Schieben Sie den BE-Wagen vorsichtig bis zum Anschlag in den Automaten.
HINWEIS
Schließen Sie die Schutzhauben, da das Andocken nur bei geschlossenen Schutzhauben mög-
lich ist.
→ Drücken Sie den entsprechenden Taster an der Ein- oder Ausgabeseite des Automaten (Pos.
1, 2, 3 oder 4 in Abb. 5.10 - 1
, Seite 277) so lange, bis der Wagen vollständig angedockt ist.
→ Schieben Sie die Hülse (Pos. 1 in Abb. 5.10 - 3
, Seite 280) an beiden Griffen nach oben und
schwenken Sie den Griff nach unten (Pos. 2 in Abb. 5.10 - 3
, Seite 280).
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D3
5.10 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
280
5

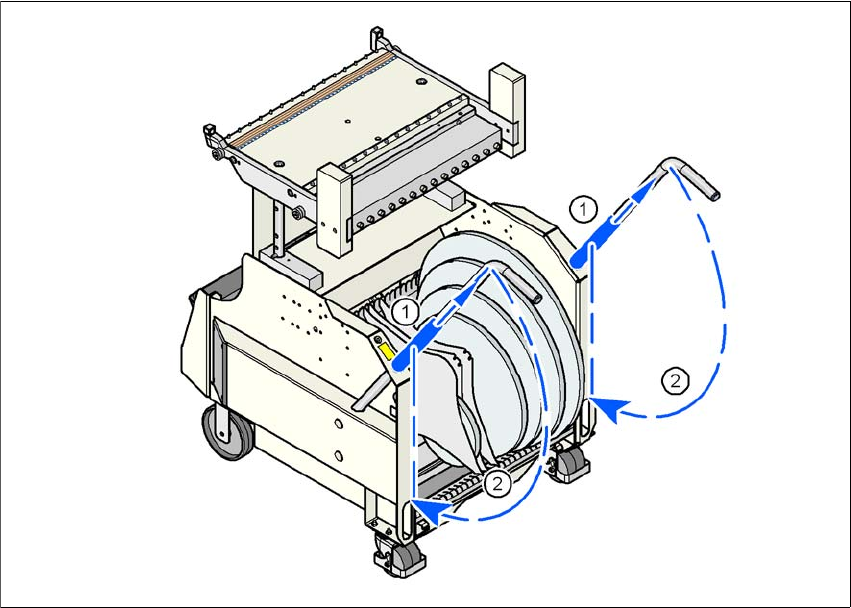

Abb. 5.10 - 3 BE-Wagen - Griffe nach unten schwenken
(1) Hülse nach oben schieben
(2) Griffe nach unten klappen
