5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D3 5.10 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 280 5 Abb. 5.10 - 3 BE-Wagen - Griffe nach unten schwenken (1) Hül se nach ob…
Betriebsanleitung SIPLACE D3 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.10 BE-Wagen an- bzw. abdocken
279
→ Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren
wollen.
→ Beachten Sie, dass ein mit Zuführmodulen voll bestückter BE-Wagen ab ca. 20° Neigung
seitlich oder nach vorne kippen kann.
→ Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-
sentlich geringere Neigung hat.
→ Achten Sie darauf, nicht mit Hindernissen zu kollidieren. Bei entsprechender Geschwindigkeit
könnte der Wagen nach vorne kippen.
5.10.4 BE-Wagen andocken
HINWEIS
Kürzen Sie die Gurte am Frontende der S-Zuführmodule auf etwa 1 cm, bevor Sie den BE-
Wagen andocken.
VORSICHT
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wagen-Verfahrbereichs befindet.
→ Schieben Sie den BE-Wagen vorsichtig bis zum Anschlag in den Automaten.
HINWEIS
Schließen Sie die Schutzhauben, da das Andocken nur bei geschlossenen Schutzhauben mög-
lich ist.
→ Drücken Sie den entsprechenden Taster an der Ein- oder Ausgabeseite des Automaten (Pos.
1, 2, 3 oder 4 in Abb. 5.10 - 1
, Seite 277) so lange, bis der Wagen vollständig angedockt ist.
→ Schieben Sie die Hülse (Pos. 1 in Abb. 5.10 - 3
, Seite 280) an beiden Griffen nach oben und
schwenken Sie den Griff nach unten (Pos. 2 in Abb. 5.10 - 3
, Seite 280).
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D3
5.10 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
280
5
Abb. 5.10 - 3 BE-Wagen - Griffe nach unten schwenken
(1) Hülse nach oben schieben
(2) Griffe nach unten klappen
Betriebsanleitung SIPLACE D3 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
281
6 Stationserweiterungen
6.1 Pipettenwechsler
Mit Pipettenwechslern lässt sich die Flexibilität der Bestückköpfe für die Verarbeitung unterschied-
licher Bauelementetypen ganz erheblich steigern. Wird aufgrund des Bestückprogramms ein Pi-
pettenwechsel nötig, so legt der Bestückkopf automatisch die alte Pipette in die Pipettengarage
zurück und holt die neue ab. Zudem können die bei der Vakuumprüfung ausgesonderten Pipetten
rasch gewechselt werden.
Das Aufnehmen von Pipetten aus einem Pipettenwechsler ist wesentlich exakter und schneller,
als dies manuell möglich wäre. Für den Bestückprozess von kleinen Bauelementen ist es unab-
dingbar, dass die radiale Exzentrizität bei der Pipettenrotation minimal ist.
6
6
6.1.1 Pipettenwechsler für den 12-Segment Collect&Place Kopf
Artikel-Nr. 00119661-xx Pipettenwechsler HF/X/D3, 12-Segment C&P Kopf
6

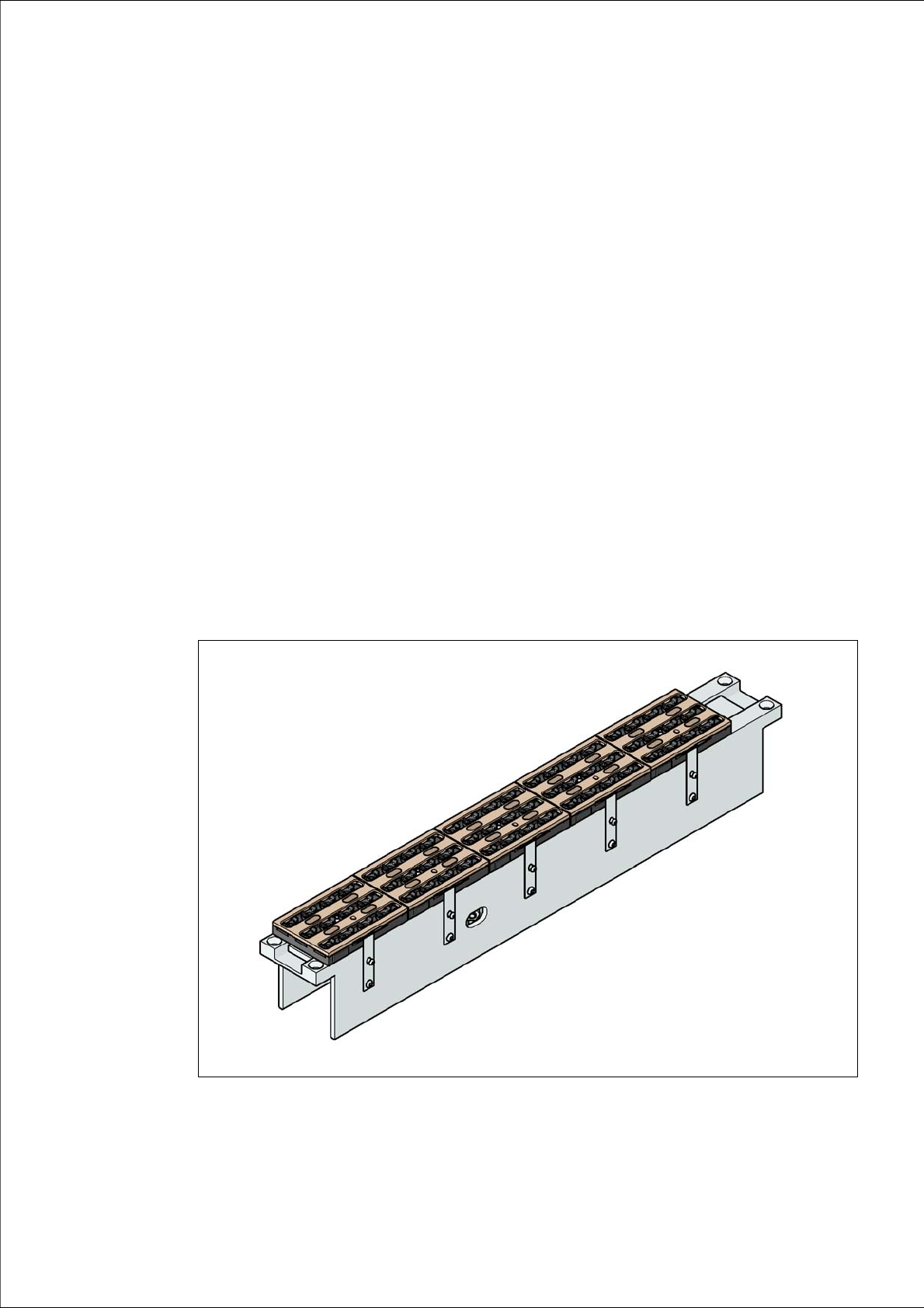

Abb. 6.1 - 1 Pipettenwechsler für den 12-Segment Collect&Place Kopf
