Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
281
6 Stationserweiterungen
6.1 Pipettenwechsler
Mit Pipettenwechslern lässt sich die Flexibilität der Bestückköpfe für die Verarbeitung unterschied-
licher Bauelementetypen ganz erheblich steigern. Wird aufgrund des Bestückprogramms ein Pi-
pettenwechsel nötig, so legt der Bestückkopf automatisch die alte Pipette in die Pipettengarage
zurück und holt die neue ab. Zudem können die bei der Vakuumprüfung ausgesonderten Pipetten
rasch gewechselt werden.
Das Aufnehmen von Pipetten aus einem Pipettenwechsler ist wesentlich exakter und schneller,
als dies manuell möglich wäre. Für den Bestückprozess von kleinen Bauelementen ist es unab-
dingbar, dass die radiale Exzentrizität bei der Pipettenrotation minimal ist.
6
6
6.1.1 Pipettenwechsler für den 12-Segment Collect&Place Kopf
Artikel-Nr. 00119661-xx Pipettenwechsler HF/X/D3, 12-Segment C&P Kopf
6
Abb. 6.1 - 1 Pipettenwechsler für den 12-Segment Collect&Place Kopf
6 Stationserweiterungen Betriebsanleitung SIPLACE D3
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
282
6.1.1.1 Beschreibung
Dieser Pipettenwechsler kann bis zu 5 Magazine mit jeweils 12 Pipettengaragen aufnehmen. Die
Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert und
mit Klammern fixiert.
6.1.1.2 Technische Daten
6
Pipettenwechsler für den 12-Segment Collect&Place Kopf
Abmessungen (Länge x Breite x Höhe) 449 x 62,7 x 77,7 mm³
Anzahl der Pipettengaragen 60
Pipettentypen 9xx
Pipettenwechselzeit ca. 2 s pro Pipette
Druckluftanschluss 0,48 MPa (4,8 bar)
Betriebsanleitung SIPLACE D3 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
283
6.1.1.3 Lage der Pipettenwechsler für den C&P12 Kopf
An den Stellplätzen 1, 3 und 4 können bis zu 2 Pipettenwechsler für den 12-Segment-
Collect&Place Kopf installiert werden (Pos. 1 und 2 in Abb. 6.1 - 2
). Dies ergibt eine Gesamt-
kapazität von 7 Pipettenwechslern mit 35 Magazinen und insgesamt 420 Pipettengaragen.
6

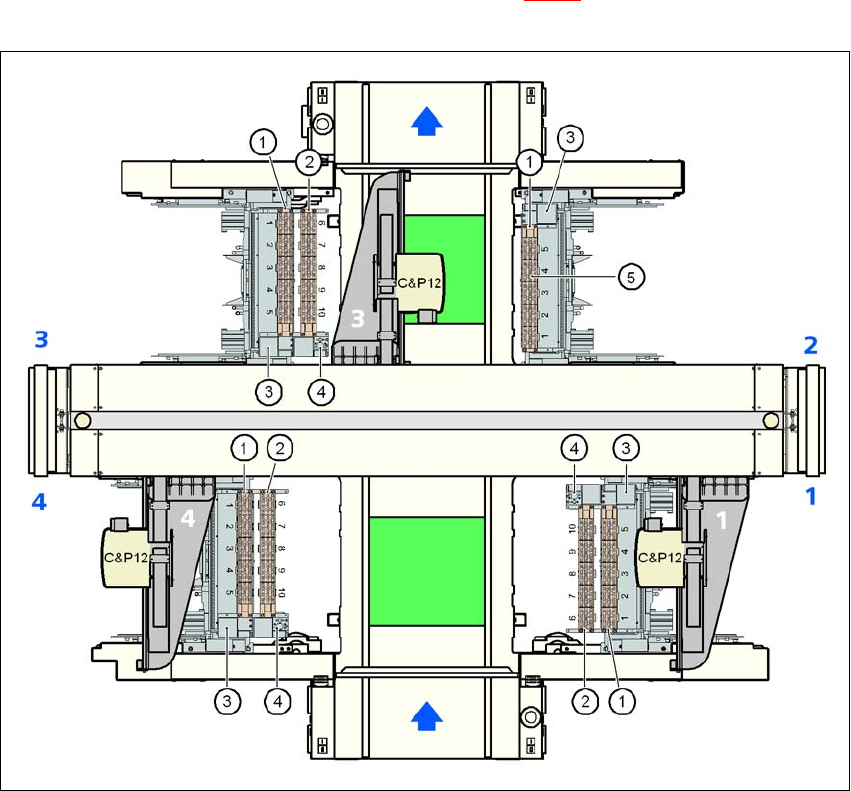

Abb. 6.1 - 2 Lage der Pipettenwechsler für den 12-Segment Collect&Place Kopf
6
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
