Betriebsanleitung SIPLACE D3 6 Stationserweiterung en Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler 285 6.1.1.5 Hinweise zur Bedienung → Füllen Sie ein Magazin zum er sten Mal mit einem bestimmten …
6 Stationserweiterungen Betriebsanleitung SIPLACE D3
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
284
6.1.1.4 Montage
Die Pipettenwechsler "Reihe 1" (siehe Abb. 6.1 - 2, Seite 283) sind jeweils an der BE-Wagen-Ein-
zugsvorrichtung befestigt. Für den Pipettenwechsler "Reihe 2" gibt es einen zusätzlichen Mon-
tagesatz. Er besteht aus der Abzugsvorrichtung und dem Abwurfbehälter für Pipetten (siehe
Abschnitt 6.1.1.8
, Seite 288).
6

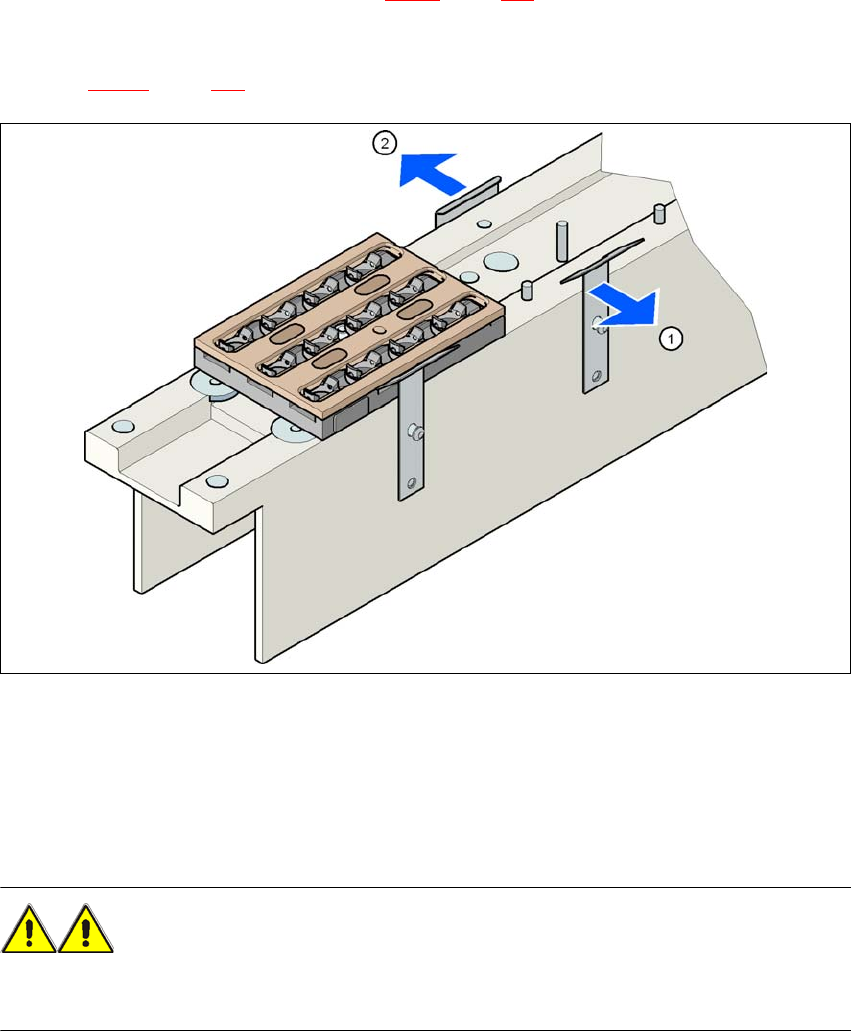

Abb. 6.1 - 3 Montageposition
(1) Federhaken zeigt zum Bediener
(2) Halteklammer zeigt zum LP-Transport
→ Richten Sie den Pipettenwechsler so aus, dass die beweglichen Federhaken immer zum Be-
diener zeigen, die Halteklammern immer zum LP-Transport.
WARNUNG 6
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler. Bei Mischkonfigu-
rationen besteht Kopfcrashgefahr!
Betriebsanleitung SIPLACE D3 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
285
6.1.1.5 Hinweise zur Bedienung
→ Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
HINWEIS 6
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur komplette
Magazine. 6
→ Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
→ Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
VORSICHT 6
Magazine dürfen nur aufgefüllt werden, wenn alle Pipetten, die sich am Collect&Place Kopf
befinden, in ihre Magazine zurückgelegt wurden. 6
→ Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
HINWEIS 6
→ Vermeiden Sie, dass Bauelemente auf Magazine fallen. Dies kann dazu führen, dass die Ver-
riegelungsplatte klemmt.
→ Vermeiden Sie auch, dass Bauelemente auf freie Stellplätze von Zuführmodulen fallen. Die
Bauelemente haften an der Magnetleiste. Durch nicht richtig auf den BE-Tisch aufgesetzte
Zuführmodule kann es zu Betriebsunterbrechungen kommen. Reinigen Sie deshalb die Ma-
gazine und freien Stellplätze regelmäßig.
6 Stationserweiterungen Betriebsanleitung SIPLACE D3
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
286
6.1.1.6 Magazin wechseln
→ Zum Entfernen des Magazins drücken Sie den Federhaken (Pos. 1 in Abb. 6.1 - 4) vom Ma-
gazin weg. Heben Sie das Magazin aus dem Träger.
6
Abb. 6.1 - 4 Magazin wechseln
(1) Federhaken
(2) Halteklammer
(3) Zentrierbohrung
(4) Langloch
(A) Federhaken vom Magazin wegdrücken
