→ Setzen Sie zunächst das Magazin mit der Seite der Zentrierbohrung (Pos. 3 in Abb. 6.1 - 10)
und dem Langloch (Pos. 4 in Abb. 6.1 - 10
) auf den Träger auf. Die beiden Noppen des Ma-
gazins müssen in die Halteklammer (Pos. 2 in Abb. 6.1 - 10
) gleiten.
→ Drücken Sie den Federhaken vom Magazin weg.
→ Drücken Sie das Magazin plan auf den Träger auf und lassen Sie den Federhaken los. Der
Federhaken muss einrasten.
6.1.2.7 Lageerkennung
Jedes Magazin des Pipettenwechslers hat eine Positionsmarke für die Lageerkennung.
6

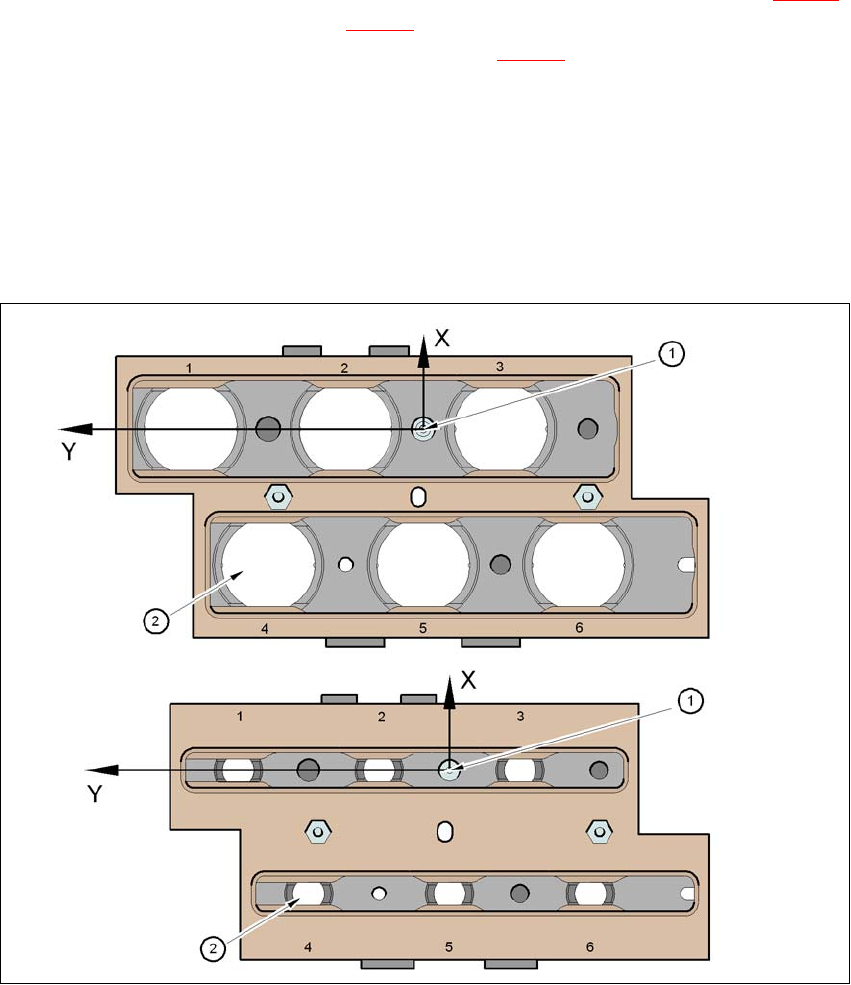

Abb. 6.1 - 11 Pipettenwechsler - Lageerkennung
(1) Positionsmarke
(2) Lage der Pipetten im Magazin zur Positionsmarke
6 Stationserweiterungen Betriebsanleitung SIPLACE D3
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
296
6.1.2.8 Pipettenwechsler "Reihe 2" für den 6-Segment Collect&Place Kopf
Artikel-Nr. 00119664-xx Pipettenwechsler 2 HF/X/D3, 6-Segment C&P Kopf
Der Pipettenwechsler "Reihe 2" kann an folgenden Stellplätzen installiert werden:
Stellplätze 1 und 4 (siehe Abb. 6.1 - 8
, Seite 291)
Das Nachrüstpaket enthält neben dem Pipettenwechsler einen Montagesatz und eine Pipetten-
abzugsvorrichtung mit Abwurfbehälter.
6
Abb. 6.1 - 12 Montagesatz für den Pipettenwechsler "Reihe 2"
(1) Montagesatz für den Pipettenwechsler "Reihe 2"
(2) Pipettenabzugsvorrichtung für Pipetten des Typs 8xx
(3) Pipettenabzugsvorrichtung für Pipetten des Typs 9xx
(4) Pipettenabwurfbehälter
Betriebsanleitung SIPLACE D3 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
297
6.1.3 Pipettenwechsler für den SIPLACE TwinHead
Artikel-Nr. 03005191-xx Magazin für 2 Pipetten
Artikel-Nr. 03001807-xx Magazin für 1 Pipette
6
Abb. 6.1 - 13 Pipettenwechsler für den SIPLACE TwinHead
6.1.3.1 Beschreibung
Dieser Pipettenwechsler kann bis zu 12 Pipettenmagazine aufnehmen. Zwei Magazintypen ste-
hen zur Verfügung: Standardmagazine und Magazine für Sonderpipetten oder Greifer. Die Maga-
zine sitzen auf einem gemeinsamen Träger. Sie sind jeweils mit zwei Zylinderstiften zentriert und
mit zwei Senkkopfschrauben fixiert.
6.1.3.2 Technische Daten
6
Pipettenwechsler für den SIPLACE TwinHead
Abmessungen (Länge x Breite x Höhe) 448 x 68 x 49 mm³
Anzahl der Pipettengaragen 16 für Standardpipetten
4 für Sonderpipetten oder Greifer
Pipettentypen 5xx, Standard
4xx mit Adapter
9xx mit Adapter
Pipettenwechselzeit ca. 2 s pro Pipette
