6 Stationserweiterungen Betriebsanleitung SIPLACE D3 6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 0 7/2008 DE 298 6.1.3.3 Lage der Pipettenwechsler für den T winHead An den S tellplätzen 1 bis 4 kann für den…
Betriebsanleitung SIPLACE D3 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
297
6.1.3 Pipettenwechsler für den SIPLACE TwinHead
Artikel-Nr. 03005191-xx Magazin für 2 Pipetten
Artikel-Nr. 03001807-xx Magazin für 1 Pipette
6
Abb. 6.1 - 13 Pipettenwechsler für den SIPLACE TwinHead
6.1.3.1 Beschreibung
Dieser Pipettenwechsler kann bis zu 12 Pipettenmagazine aufnehmen. Zwei Magazintypen ste-
hen zur Verfügung: Standardmagazine und Magazine für Sonderpipetten oder Greifer. Die Maga-
zine sitzen auf einem gemeinsamen Träger. Sie sind jeweils mit zwei Zylinderstiften zentriert und
mit zwei Senkkopfschrauben fixiert.
6.1.3.2 Technische Daten
6
Pipettenwechsler für den SIPLACE TwinHead
Abmessungen (Länge x Breite x Höhe) 448 x 68 x 49 mm³
Anzahl der Pipettengaragen 16 für Standardpipetten
4 für Sonderpipetten oder Greifer
Pipettentypen 5xx, Standard
4xx mit Adapter
9xx mit Adapter
Pipettenwechselzeit ca. 2 s pro Pipette
6 Stationserweiterungen Betriebsanleitung SIPLACE D3
6.1 Pipettenwechsler Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
298
6.1.3.3 Lage der Pipettenwechsler für den TwinHead
An den Stellplätzen 1 bis 4 kann für den TwinHead je ein Pipettenwechsler installiert werden.
Pipettenwechsler 1 an den Stellplätzen 1 und 3 (Pos. 1 in Abb. 6.1 - 14
): je 12 Magazine
Pipettenwechsler 2 an den Stellplätzen 2 und 4 (Pos. 5 in Abb. 6.1 - 14
): 10 Magazine
Dies ergibt eine Gesamtkapazität von 4 Pipettenwechslern mit 44 Magazinen und insgesamt 88
Pipettengaragen.
6
Abb. 6.1 - 14 Lage der Pipettenwechsler für den TwinHead am Automaten
(1) Pipettenwechsler 1
(2) Standardmagazin
(3) Magazin für Sonderpipetten oder Greifer
(4) BE-Abwurfbehälter
(5) Pipettenwechsler 2
HINWEIS 6
Ist an Stellplatz 4 ein MTC2 installiert, muss dort die Option "Pipettenwechsler für den TwinHead
im Bestückbereich mit 2 Portalen und angedocktem MTC2" gerüstet werden (siehe Abschnitt
6.1.3.5, ab Seite 300).
Betriebsanleitung SIPLACE D3 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler
299
6.1.3.4 Montage
Der Pipettenwechsler ist an der BE-Wagen-Einzugsvorrichtung befestigt.
6

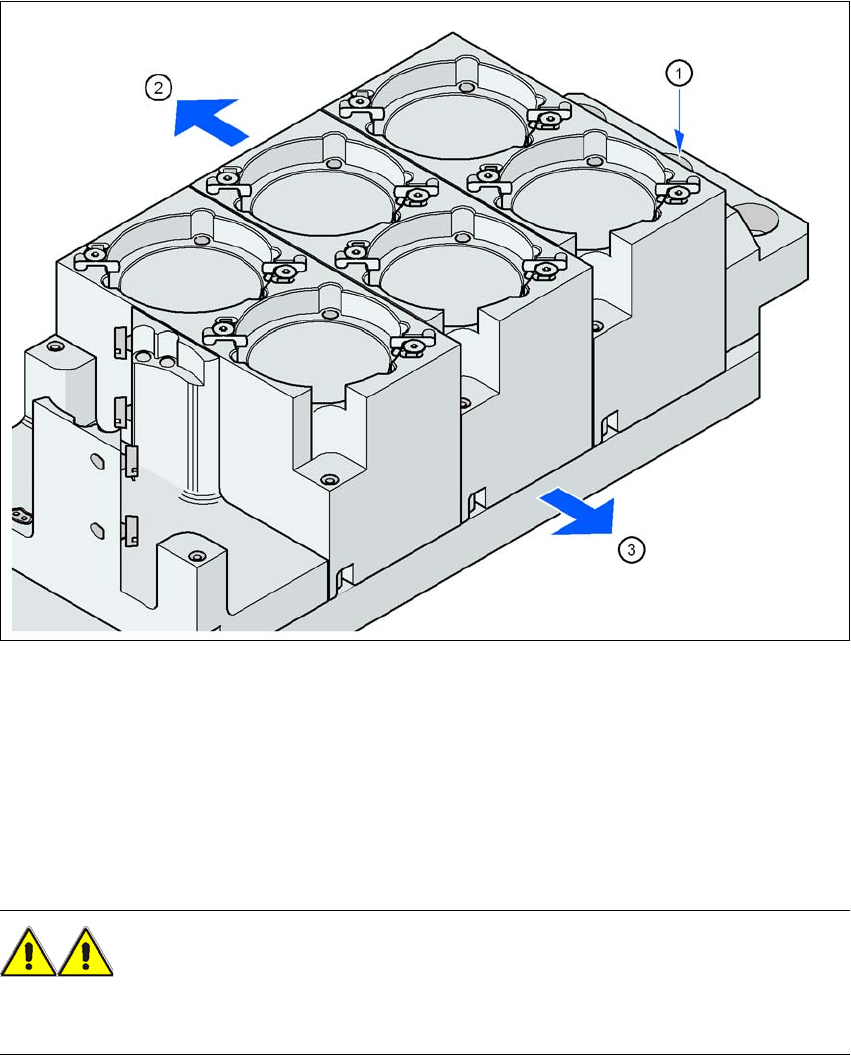

Abb. 6.1 - 15 Montageposition
(1) Markierungsbohrung
(2) Bedienerseite
(3) Pfeil zeigt in Richtung LP-Transport
6
→ Richten Sie den Pipettenwechsler so aus, dass die Markierungsbohrung (Pos. 1) vom Bedie-
ner her gesehen links liegt.
WARNUNG 6
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler. Bei Mischkonfigu-
rationen besteht Kopfcrashgefahr!
