6 Stationserweiterungen Betriebsanleitung SIPLACE D3
6.6 BE-Kamera für den TwinHead, FC-Kamera Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
316
6.6.2 Sicherheitshinweise
WARNUNG 6
Bei einem Bestückkopfwechsel vom TwinHead zum Collect&Place Kopf müssen die BE-Kame-
ras (stationär P&P, Typ 33, 55 x 45, und Typ 25, 16 x 16) des TwinHead demontiert werden,
sonst kollidiert der Collect&Place Kopf mit den Kameragehäusen.
6.6.3 Technische Daten
6
6
6
6
6.6.4 Lage der stationären BE-Kameras
Die Lage der stationären BE-Kameras und die zugehörigen Konfigurationen sind in Abschnitt
3.8.2
ab Seite 134 dargestellt.
BE-Maße 0,2 x 0,2 mm² bis 16 x 16 mm² bei Einfachmessung des Bauelements
BE-Spektrum 0201 bis SO, PLCC, QFP, Sockel, Stecker, BGA, Sonder-BE,
Bare Die, Flip-Chip, Shield
Min. Beinchenraster 0,25 mm
Min. Beinchenbreite 0,1 mm
Min. Ballraster 0,14 mm
Min. Balldurchmesser 0,08 mm
Gesichtsfeld 19,4 x 19,4 mm²
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
Betriebsanleitung SIPLACE D3 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.7 Leiterplatten-Barcodeleser
317
6.7 Leiterplatten-Barcodeleser
Artikel-Nr. 00119682-xx 1D LP-Barcode-Lesegerät
Artikel-Nr. 00119679-xx 2D LP-Barcode-Lesegerät
Artikel-Nr. 00119684-xx Montagesatz LP-Barcodeleser
6.7.1 Beschreibung
Der LP-Barcodeleser dient zum automatischen Erfassen und Dekodieren von Barcodes auf Lei-
terplatten. Er gibt das Leseergebnis über eine serielle Schnittstelle an die Transportsteuerung
weiter und von dort über den CAN-Bus an den Maschinencontroller zur Weiterverarbeitung aus.

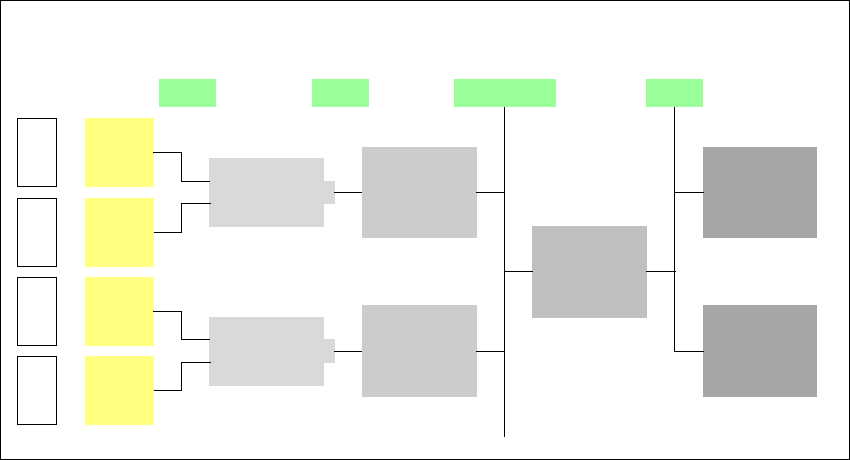

Abb. 6.7 - 1 LP-Barcode Prinzipschaltbild
6
Die LP-Barcodeleser werden an der Eingabeseite des Bestückautomaten des LP-Transport in-
stalliert. Bis zu vier Geräte lassen sich pro Automat nachrüsten. Die Barcodeleser werden so mon-
tiert, dass sich die Barcode-Etiketten an der Ober- und Unterseite der Leiterplatten an beiden
Transportspuren des Doppeltransports einscannen lassen.
Die Barcodeleser werden in zwei Varianten angeboten:
– 1D-Barcodeleser
Dieser Barcodeleser verarbeitet Strichcode. 6
– 2D-Barcodeleser
Gerätenummer
1
BC-
Leser
oben
Verteiler-
platine
Transport-
steuerung,
rechts
BC-
Leser
unten
2
3
BC-
Leser
oben
Verteiler-
platine
Transport-
steuerung,
links
BC-
Leser
unten
4
Maschinen-
kontroller
Steuer-
rechner
SIPLACE Pro-
Rechner
LANCAN-BusV-24V-24
6 Stationserweiterungen Betriebsanleitung SIPLACE D3
6.7 Leiterplatten-Barcodeleser Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
318
Dieser Barcodeleser verarbeitet Matrixcode. Matrixcode wird vorwiegend dann eingesetzt.
wenn das Platzangebot für die Barcode-Etiketten gering ist. Zudem scannt der 2D-Bar-
codeleser herkömmlichen Strichcode. 6
6

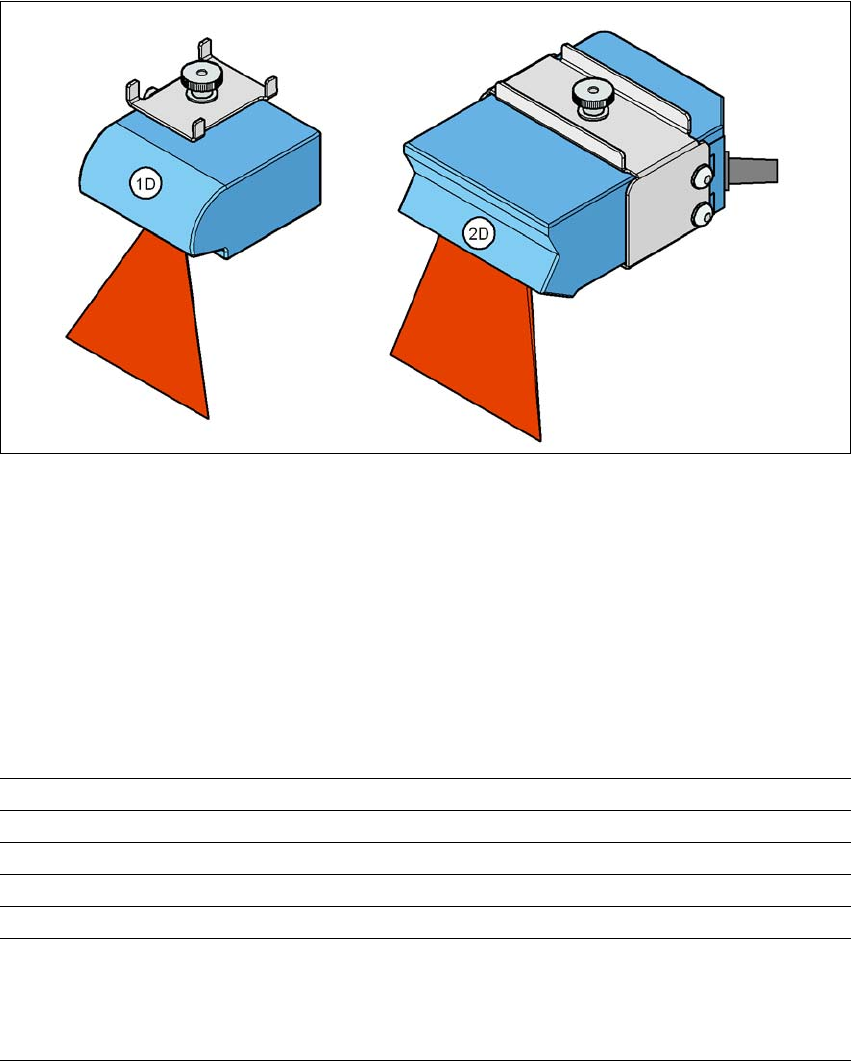

Abb. 6.7 - 2 1D- und 2D-Barcodeleser
Die LP-Barcodeleser sind mit Halterungen an der oberen bzw. unteren Profilschiene befestigt. Sie
lassen sich auf den Profilschienen beliebig positionieren und auf die Barcodeetiketten ausrichten.
Je nach Lage der Barcodestreifen kann man mit ein paar einfachen Handgriffen die Barcodeleser
so montieren, dass die Barcodestreifen längs oder quer zur Leiterplattentransportrichtung gele-
sen werden können.
6.7.2 Technische Daten - 1D-Barcodeleser
6
Laserdiode Rotlicht
Wellenlänge 670 nm
Laserklasse Klasse 2, nach DIN EN 60825-1: 2001
Scanfrequenz 400 ... 1200 Hz
Auflösung 0,15 mm ... 0,5 mm
Codearten Code 39, Code 128, Code 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(weitere auf Anfrage)
