Betriebsanleitung SIPLACE D3 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.13 Zuführmodul-Abdeckklappe
329
6.13 Zuführmodul-Abdeckklappe
Artikel-Nr. 00119610-xx Zuführmodul-Abdeckklappe HF/X/D3, für die Stellplätze 2/4
Artikel-Nr. 00119633-xx Zuführmodul-Abdeckklappe HF/X/D3, für die Stellplätze 1/3
Die Zuführmodul-Abdeckklappe wird über den BE-Zuführbereich installiert. Sie soll einen Kopf-
crash mit einem hochstehenden Niederhalter eines Zuführmoduls verhindern, der zuvor nicht rich-
tig eingerastet wurde. Zudem kann durch die Zuführmodul-Abdeckklappe ausgeschlossen
werden, dass die Frontseite von Zuführmodulen durch unsachgemäße Bedienung in den Verfahr-
bereich des Bestückkopfes gelangt.
6

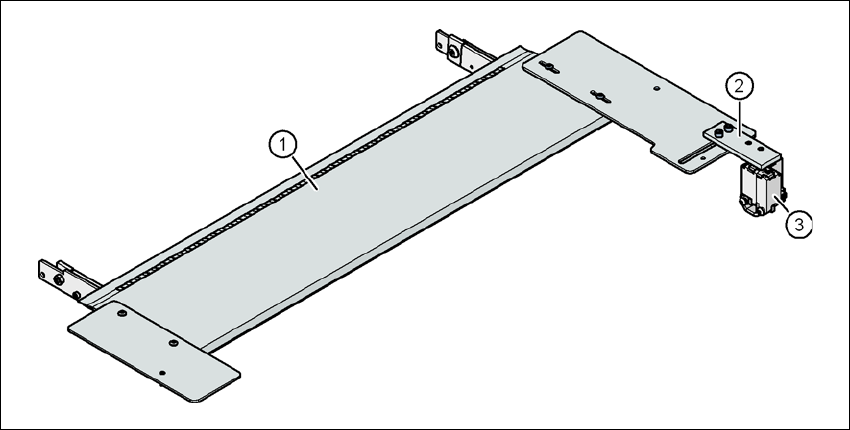

Abb. 6.13 - 1 Zuführmodul-Abdecklappe für die Stellplätze 1 und 3
(1) Zuführmodul-Abdeckklappe
(2) Mechanische Verriegelung
(3) Schalter im NOT-HALT-Kreis
Der Schalter der Zuführmodul-Abdeckklappe wird in den NOT-HALT-Kreis eingeschleift. Die Zu-
führmodul-Abdeckklappe muss mechanisch verriegelt werden. Dabei schließt der Schalter den
geöffneten NOT-HALT-Kreis.
6 Stationserweiterungen Betriebsanleitung SIPLACE D3
6.14 Bauelemente-Sensor für den C&P12 Kopf Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
330
6.14 Bauelemente-Sensor für den C&P12 Kopf
Artikel-Nr. 00118021-xx BE-Sensor für 12-Segment C&P Kopf
6
Abb. 6.14 - 1 12- Segment Collect&Place Kopf mit BE-Sensor
(1) 12-Segment Collect&Place Kopf
(2) Bauelemente-Sensor
Betriebsanleitung SIPLACE D3 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.14 Bauelemente-Sensor für den C&P12 Kopf
331
6.14.1 Beschreibung des BE-Sensors
Der BE-Sensor wird an der Gehäuseunterseite des 12-Segment Collect&Place Kopfes befestigt
(siehe Abb. 6.14 - 1
, Seite 330). Er scannt den Umriss eines Bauelements und prüft, ob sich ein
Bauelement an der Pipette befindet. Zugleich wird die Höhe des Bauelements bestimmt. Aus die-
sen Daten lässt sich ermitteln, ob das Bauelement in Normallage oder hochkant an der Pipette
haftet. Die Überprüfung der Höhe ist für Bauelemente mit einer Höhe von 0,1 mm bis 4 mm mög-
lich. Bei größeren Bauelementen wird nur die Anwesenheit des Bauelements an der Pipette über-
prüft.
Der BE-Sensor wird am SIPLACE Pro-Rechner im Gehäuseform-Editor konfiguriert.
Alle Pipetten, auch Sonderpipetten, lassen sich mit dem BE-Sensor scannen.
6.14.2 Funktionsprinzip
Um eine gültige Messung zu erhalten, müssen die folgenden zwei Bedingungen erfüllt sein:
– Die leere Pipettenspitze muss beim Kalibriervorgang vom Lichtstrahl getroffen werden.
– Die Pipettenspitze muss sich mit dem Bauelement innerhalb des Lichtstrahls befinden.
– Minimale Pipettenlänge 13 mm.
– Pipettenlänge + BE-Höhe + Toleranz < 17 mm
Unter Berücksichtigung dieser Messbedingungen lässt sich entweder die Anwesenheit oder Ab-
wesenheit eines Bauelements bestimmen oder die Bauelemente-Höhe. Die minimale Höhendif-
ferenz beträgt 100 μm.
6
Abb. 6.14 - 2 BE-Sensor, Funktionsprinzip
Inkrementalscheibe
Bauelement
Pipette
IR-LED FototransistorBE-Sensor im Querschnitt
