Betriebsanleitung SIPLACE D3 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.15 Hoch auflösende BE-Kamera für den 12-Segment C&P Kopf, Typ 29
333
6.15 Hoch auflösende BE-Kamera für den 12-Segment C&P Kopf,
Typ 29
Artikel-Nr. 00119779 Hochauflösende Kamera, C&P12, digital
6.15.1 Aufbau
6
Abb. 6.15 - 1 BE-Kamera C&P, Typ 29, 27 x 27, digital
(1) BE-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
6.15.2 Technische Daten
6
BE-Maße 0,3 x 0,3 mm² bis 18,7 x 18,7 mm²
BE-Spektrum 0201
a
bis 18,7 x 18,7mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,25 mm
Min. Balldurchmesser 0,14 mm
Gesichtsfeld 31 x 31 mm²
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
a) Mit 0201-Paket
6 Stationserweiterungen Betriebsanleitung SIPLACE D3
6.16 0201-Paket Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
334
6.16 0201-Paket
Artikel-Nr. 00119720-xx 0201-Paket für C&P12, X/D-Serie
Für die Verarbeitung von 0201-Bauelementen mit dem 12-Segment Collect&Place Kopf bieten wir
das 0201-Paket an.
Es beinhaltet:
– BE-Kamera C&P (Typ 29), 27 x 27, digital, Artikel-Nr. 00119779
– BE-Sensor für 12-Segment C&P Kopf, Artikel-Nr. 00118021
– 12 Pipetten, Typ 706/906 Vectra Keramik, Artikel-Nr. 00345031
6.17 Koplanaritäts-Lasermodul
Artikel-Nr. 00119719-xx Koplanmodul X/D-Serie
6.17.1 Sicherheitshinweise zum Sensor des Koplanaritätsmoduls
Der Sensor arbeitet mit einem Halbleiterlaser der Wellenlänge 670 nm (sichtbar/rot).
Die maximale optische Ausgangsleistung ist ≤ 1 mW.
Der Sensor ist in Laserklasse 2 eingeordnet.
– Beachten Sie beim Betrieb des Sensors unbedingt die einschlägigen Vorschriften nach VDE
0837 über "Strahlensicherheit von Laser-Einrichtungen" und die in Deutschland gültige Un-
fallverhütungsvorschrift "Laserstrahlung" (BGV B2).
– Beachten Sie darüber hinaus die Unfallverhütungsvorschriften Ihres Landes!
Am Sensorgehäuse sind folgende Hinweisschilder an Vorder- und Rückseite angebracht:
6
Abb. 6.17 - 1 Kennzeichnung der Laserklasse 2 für den Sensor
Die Laserfunktion wird durch eine LED (siehe Abschnitt 6.17.6, Seite 338) angezeigt. Trotz der
niedrigen Laserleistung ist ein direkter Blick in den Laserstrahl unbedingt zu vermeiden. Wegen
LASERSTRAHLUNG
NICHT IN DEN STRAHL BLICKEN
LASERKLASSE 2
Betriebsanleitung SIPLACE D3 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.17 Koplanaritäts-Lasermodul
335
des sichtbaren Strahls ist ein Augenschutz durch den natürlichen Lidschlussreflex der Augen ge-
geben.
WARNUNG 6
Das Gehäuse des optischen Sensors darf nur von autorisiertem Personal geöffnet werden.
Für Reparatur und Service sind die Sensoren in jedem Fall an SIPLACE zu senden.
6.17.2 Beschreibung
Mit dem Koplanaritäts-Lasermodul werden die vertikalen Verbiegungen der Anschlussbeinchen
von Bauelementen gemessen. Die Vermessung der Beinchenhöhe erfolgt berührungslos nach
dem Prinzip der Lasertriangulation.
6

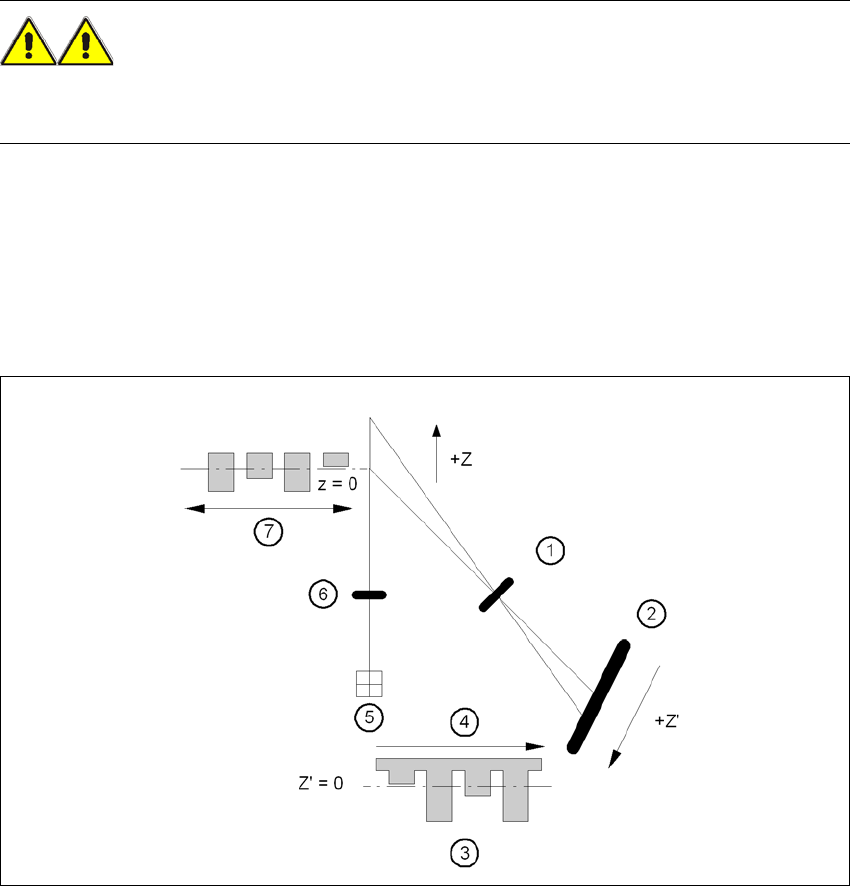

Abb. 6.17 - 2 Messprinzip Laser-Triangulation
(1) Empfängeroptik
(2) Detektor
(3) Messsignal
(4) Zeit t
(5) Laser
(6) Sendeoptik
(7) Verfahrrichtung
