00195759-0102_UM_D3_SR605_DE - 第40页
2 Betriebssicherheit Betriebsanleitung SIPLACE D3 2.2 Warnschilder Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 40 Abb. 2.2 - 2 Warnschilder W203, W204 und W210 am Automaten - T eil 2 Pos. W203, Artikel-Nr . 03009342-…
Betriebsanleitung SIPLACE D3 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.2 Warnschilder
39
2.2 Warnschilder
2.2.1 Warnschilder am Automaten
Die Warnschilder sind aus Weich-PVC-Folie gefertigt, abriebfest, lichtecht und beständig gegen
Wasser und Witterungseinflüsse. Die Gestaltung der Warnschilder entspricht den Vorgaben der
ISO 3864-2 und ANSI Z535.4.

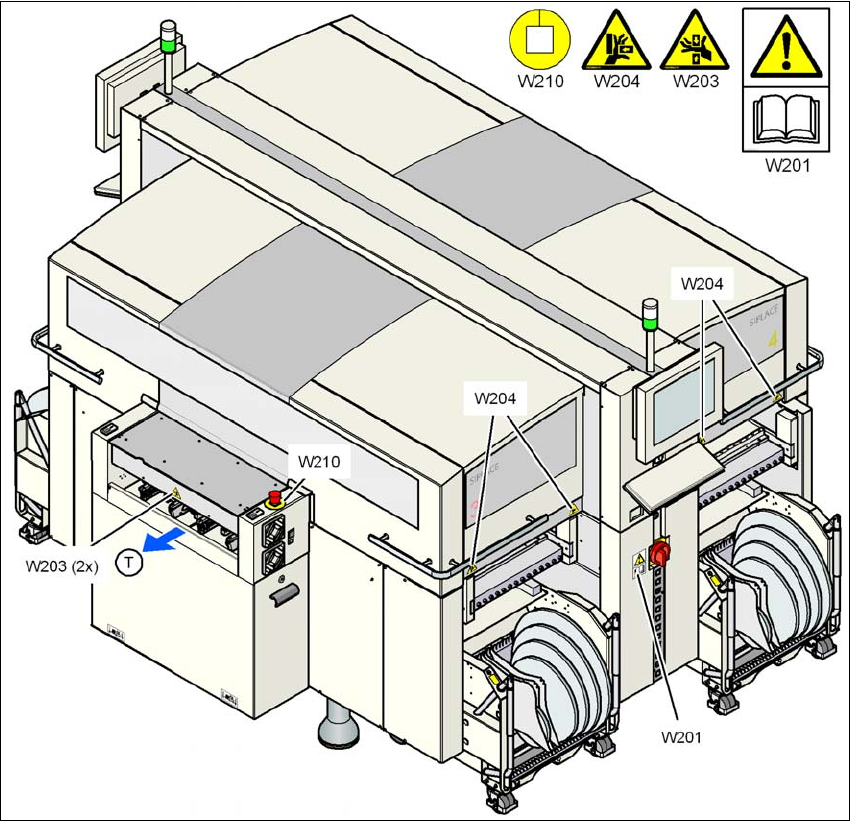

Abb. 2.2 - 1 Warnschilder W201, W203, W204 und W210 am Automaten - Teil 1
Pos. W201, Artikel-Nr. 03009338-01
Pos. W203, Artikel-Nr. 03009342-01
Pos. W204, Artikel-Nr. 03009343-01
Pos. W210, Artikel-Nr. 03009350-01
(T) LP-Transportrichtung
2 Betriebssicherheit Betriebsanleitung SIPLACE D3
2.2 Warnschilder Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
40

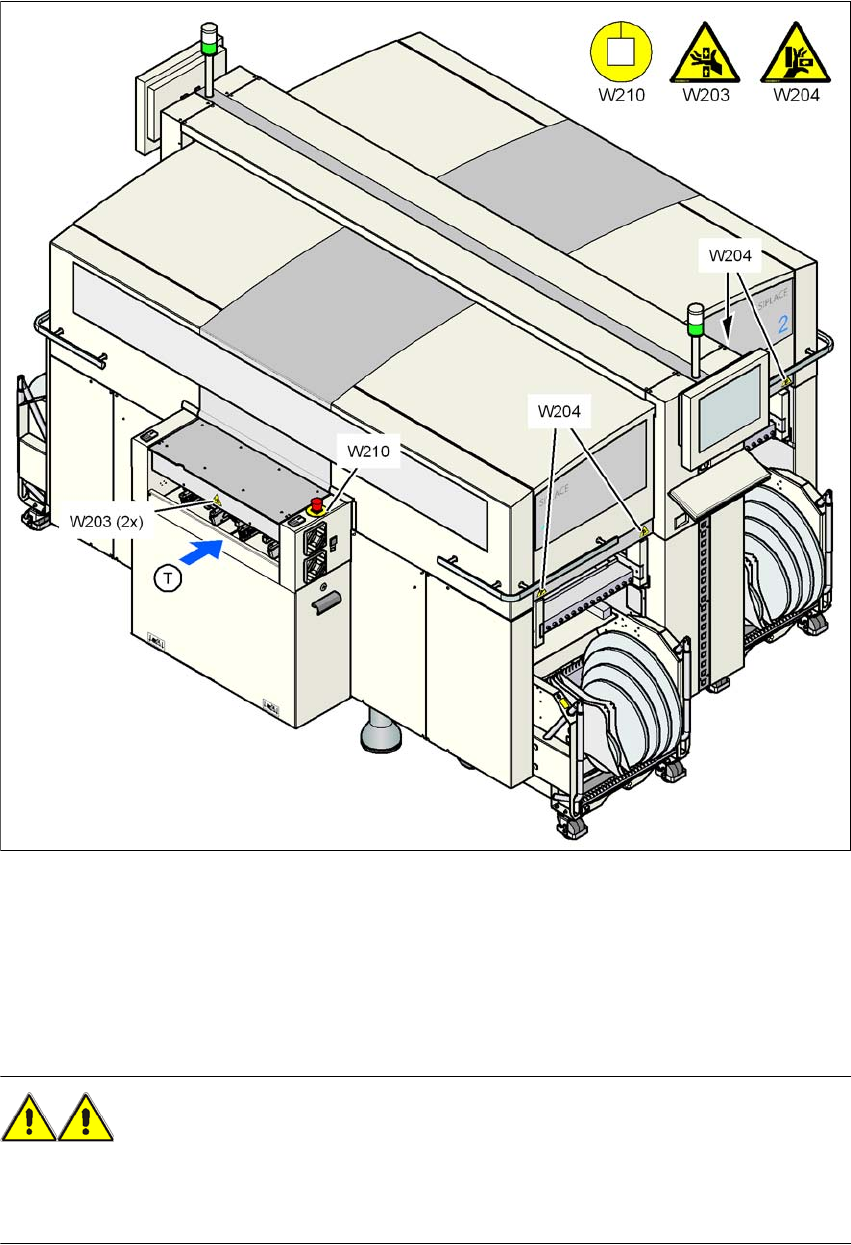

Abb. 2.2 - 2 Warnschilder W203, W204 und W210 am Automaten - Teil 2
Pos. W203, Artikel-Nr. 03009342-01
Pos. W204, Artikel-Nr. 03009343-01
Pos. W210, Artikel-Nr. 03009350-01
(T) LP-Transportrichtung
WARNUNG 2
→ Reinigen Sie die Warnschilder nicht mit scharfen Reinigungsmitteln oder Lösungsmitteln.
→ Ersetzen Sie grundsätzlich fehlende, beschädigte oder nicht mehr lesbare Warnschilder.
Betriebsanleitung SIPLACE D3 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.2 Warnschilder
41
2.2.1.1 Warnschild W201
2
Pos. W201 in Abb. 2.2 - 1, Seite 39, Artikel-Nr. 03009338-01 (Anzahl pro Automat: 1)
2.2.1.2 Warnschild W203
2
Pos. W203 in den Abb. 2.2 - 1, Seite 39 und 2.2 - 2, Seite 40, Artikel-Nr. 03009342-01 (Anzahl pro
Automat: 4)
2.2.1.3 Warnschild W204
2
Pos. W204 in Abb. 2.2 - 1, Seite 39 und 2.2 - 2, Seite 40, Artikel-Nr. 03009343-01 (Anzahl pro
Automat: 8)
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
SICHERER BETRIEB DER MASCHINE
Voraussetzung für den sicheren Betrieb der Maschine
ist die Kenntnis und Einhaltung der Betriebsanleitung
und der Sicherheitshinweise.
2
2
2
QUETSCHGEFAHR!
Eingreifen kann zu Verletzungen an Armen und
Händen führen.
Nicht in die laufende Maschine greifen
2
2
2
QUETSCHGEFAHR!
Eingreifen kann zu Verletzungen an Armen und
Händen führen.
Nicht in die laufende Maschine greifen
