00195759-0102_UM_D3_SR605_DE - 第44页
2 Betriebssicherheit Betriebsanleitung SIPLACE D3 2.2 Warnschilder Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 44 2 Pos. W202 in Abb. 2.2 - 3 , Seite 43 , Artikel-Nr . 03009341-01 (Anzahl pro Au tomat: 7) W ARNUNG 2 …
Betriebsanleitung SIPLACE D3 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.2 Warnschilder
43
2.2.2 Warnschilder an den Portalen

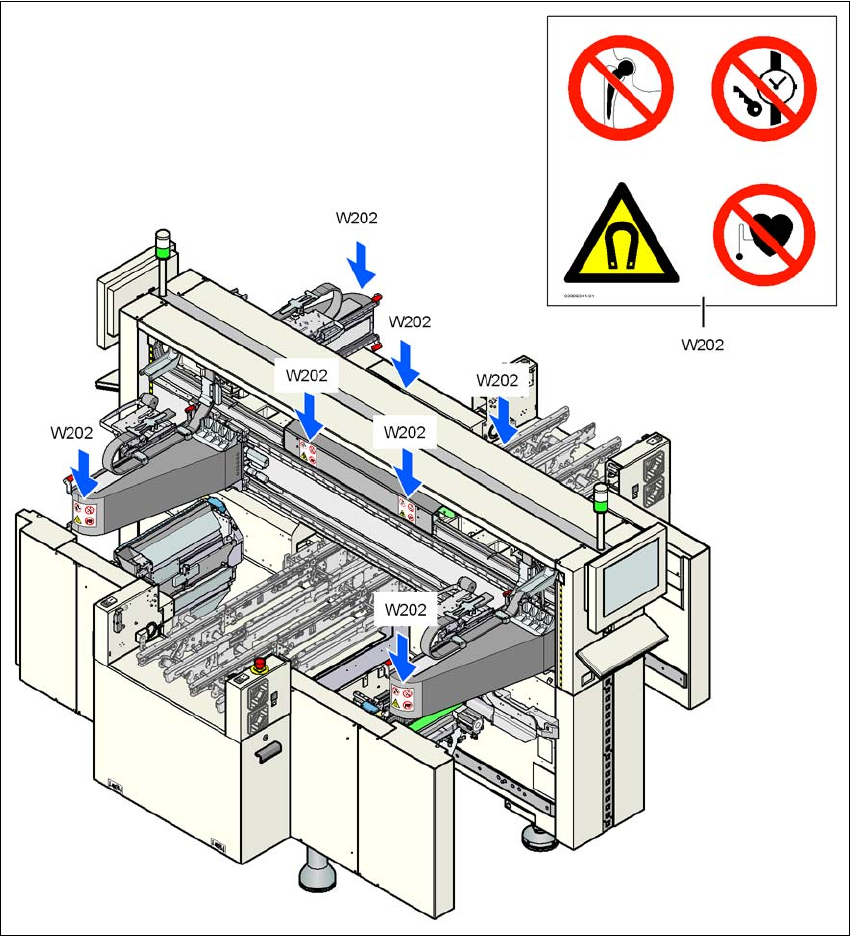

Abb. 2.2 - 3 Warnschild W202 an den Portalen
Pos. W202, Artikel-Nr. 03009341-01
2 Betriebssicherheit Betriebsanleitung SIPLACE D3
2.2 Warnschilder Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
44
2
Pos. W202 in Abb. 2.2 - 3, Seite 43, Artikel-Nr. 03009341-01
(Anzahl pro Automat: 7)
WARNUNG 2
Starke Permanentmagnetfelder innerhalb des Automaten!
GEFAHR 2
Lebensgefahr für Personen mit aktiven Implantaten (z. B. Herzschrittmacher, Insulinpumpen,
Defibrillatoren).
2
WARNUNG
Quetschgefahr für Personen mit passiven metallischen Implantaten (z.B. Platten, Schrauben).
Bei geöffneten Schutzhauben nicht in die Maschine greifen oder beugen.
Keine metallischen Gegenstände in den Gefahrenbereich bringen.
Betriebsanleitung SIPLACE D3 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.2 Warnschilder
45
2.2.3 Warnschilder an Gurtschneidgerät und Gurtabfallrutsche
2
Pos. W205 in den Abb. 2.2 - 4, Seite 45, 2.2 - 5, Seite 46 und 2.2 - 6, Seite 47
Artikel-Nr. 03009344-01 (Anzahl pro Automat: 16)
2.2.3.1 Warnschild W205 an der Oberseite
2

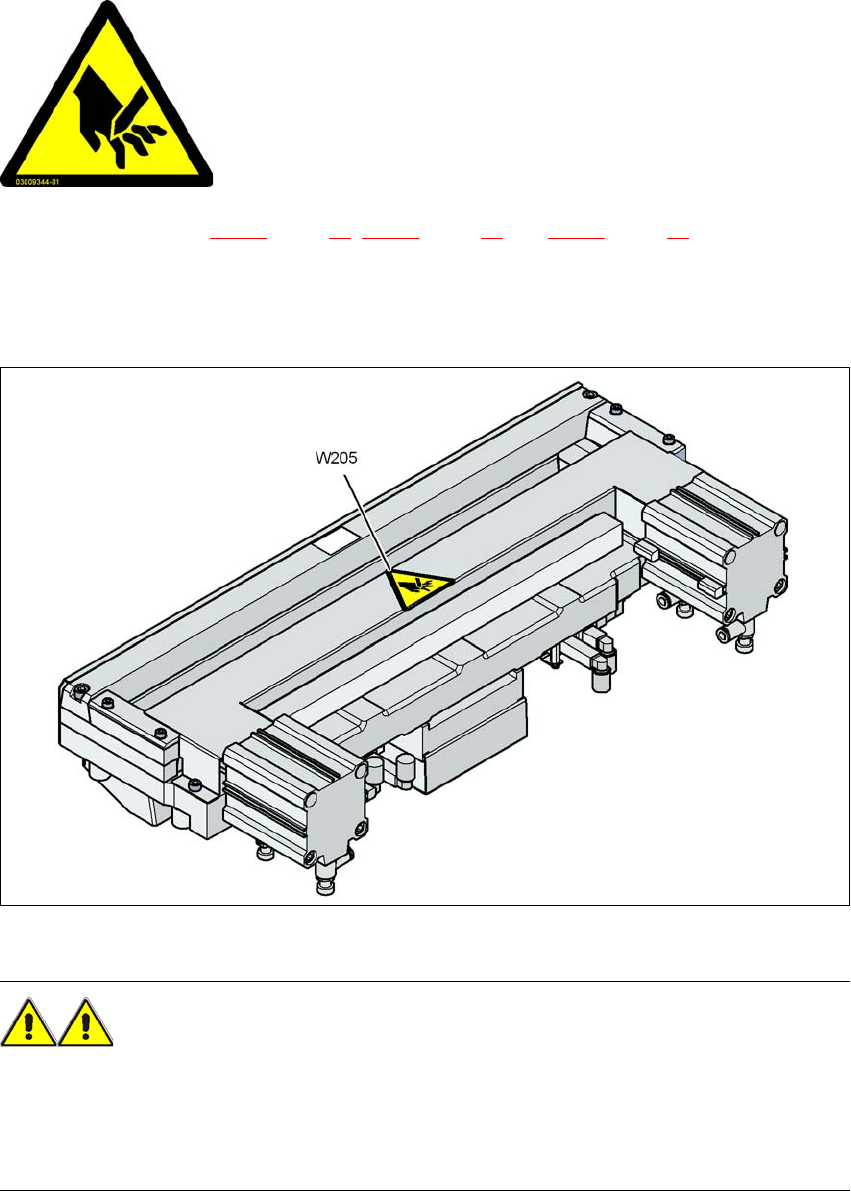

Abb. 2.2 - 4 Warnschild W205 an der Oberseite des Gurtschneidgeräts
WARNUNG 2
Wenn Sie Arbeiten am Gurtschneidgerät durchführen wollen, so trennen Sie den Automaten von
der Netz- und Druckluftversorgung.
Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.
Tragen Sie feste Schutzhandschuhe bei Arbeiten am Gurtschneidgerät. 2
2
2
2
2
2
2
2
2
SCHNEIDGEFAHR!
Auch bei ausgeschalteter Maschine besteht Schneid-
gefahr
