2.2.4.2 Warnschild W an der Abdeckung über der Stromversorgung für die
Servoverstärker

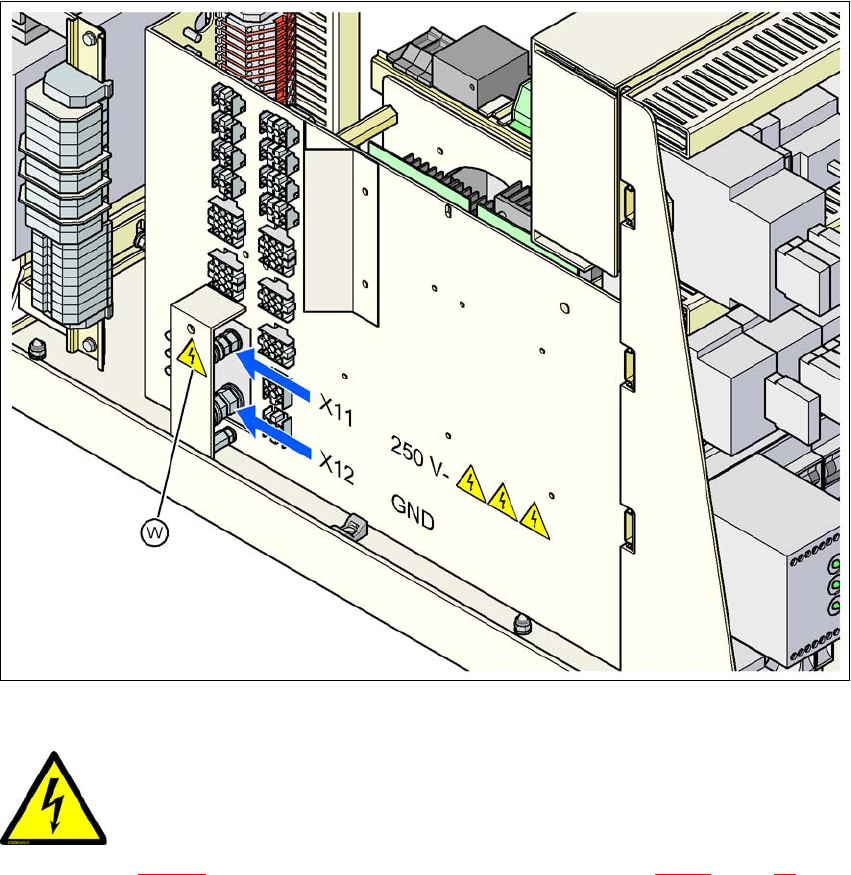

Abb. 2.2 - 10 Warnschild W an der Abdeckung über der Stromversorgung für die Servoverstärker
2
Pos. W in Abb. 2.2 - 10 (Anzahl pro Stromversorgung: 8) siehe auch Abb. 2.2 - 9, Seite 50
2 Betriebssicherheit Betriebsanleitung SIPLACE D3
2.2 Warnschilder Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
52
2.2.4.3 Warnschild W207 an der Einschaltstrombegrenzung der Stromversorgung
2

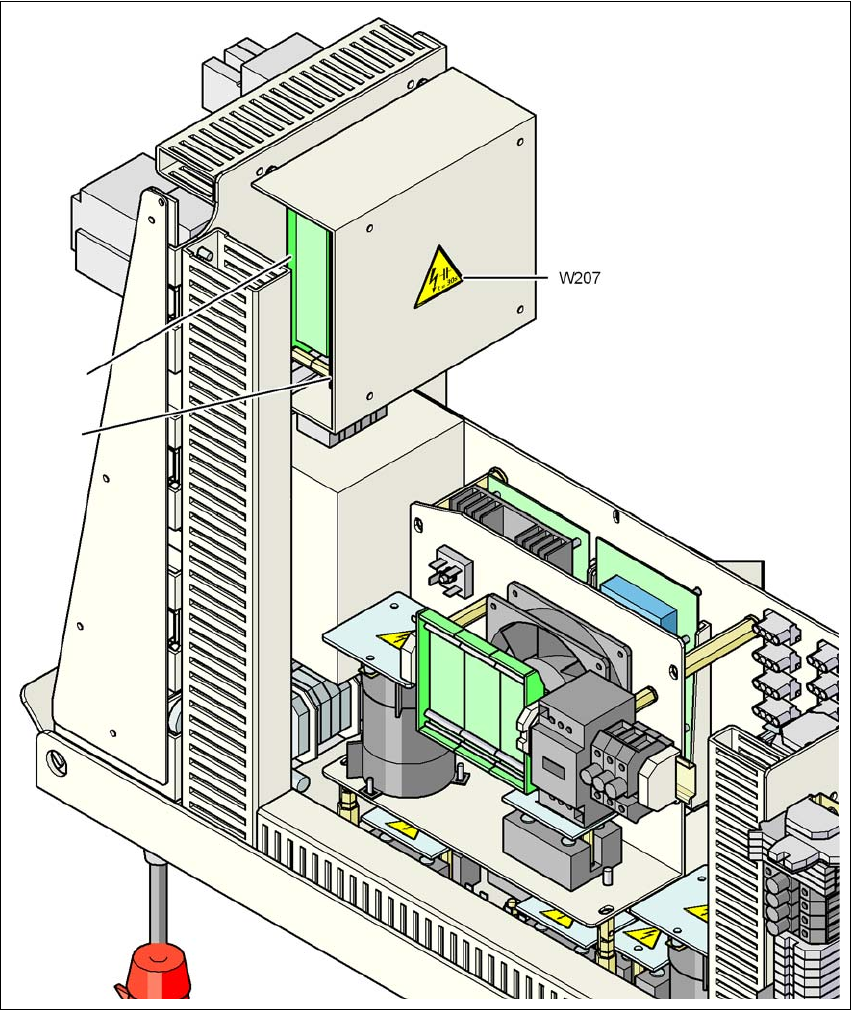

Abb. 2.2 - 11 Warnschild W207 an der Einschaltstrombegrenzung der Stromversorgung
Pos. W207, Artikel-Nr. 03009346-01
LP1 Platine, Einschaltstrombegrenzung - Transformator
LP2 Platine, Einschaltstrombegrenzung - Servo
LP2
LP1
Betriebsanleitung SIPLACE D3 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.2 Warnschilder
53
2.2.5 Warnschild am Achseinschub
2
Pos. W207 in den Abb. 2.2 - 12, Seite 53 und 2.2 - 11, Seite 53, Artikel-Nr. 03009346-01
(Anzahl pro Automat: 3)
2
2
Abb. 2.2 - 12 Warnschild W207 auf der Makrolonscheibe des Achseinschubs
Pos. W207, Artikel-Nr. 03009346-01
2
2
NETZSPANNUNG!
Hauptschalter ausschalten und 30 Sekunden abwarten, bis sich
die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
