Betriebsanleitung SIPLACE D3 2 Betriebssicherheit Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.6 Sicherheitseinrichtungen 69 2.6.2 Schalter und T aster am Automaten 2.6.2.1 Lage von Schaltern und T astern am Automat…
2 Betriebssicherheit Betriebsanleitung SIPLACE D3
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
68
Seite her verhindern. Die beiden Abdeckklappen (Pos. 3 und 4) über dem Ein- bzw. Ausgabeband
des Leiterplattentransports sichern den Zugriff zum Leiterplattentransport.
Funktion 2
Wird eine der Schutzhauben nach oben geschwenkt oder eine der Abdeckklappen am Leiterplat-
tentransport angehoben, wird die Stromversorgung der Portalachsen sofort unterbrochen. Die
Portalachsen bleiben stehen. Am Bildschirm wird die Meldung "Abdeckung schließen" ausgege-
ben.
→ Schließen Sie die Schutzhauben und drücken Sie einen der Starttaster (Pos. 1 in Abb.
2.6 - 2
), um die Bestückung fortzusetzen.
2

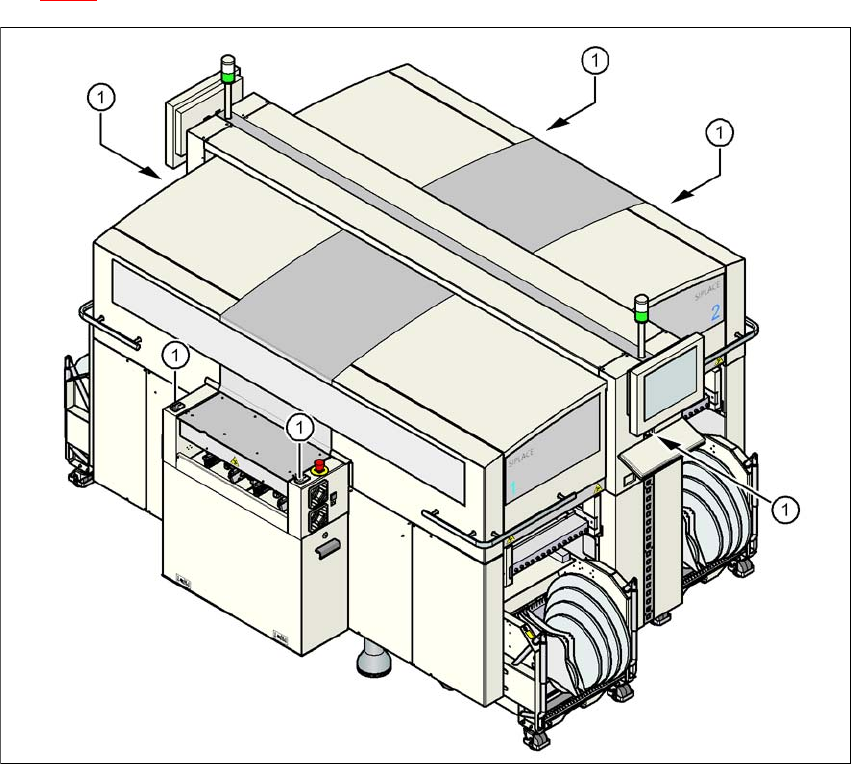

Abb. 2.6 - 2 Lage der Starttaster (weiß) am Automaten
(1) Starttaster (weiß) am Automaten
Betriebsanleitung SIPLACE D3 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.6 Sicherheitseinrichtungen
69
2.6.2 Schalter und Taster am Automaten
2.6.2.1 Lage von Schaltern und Tastern am Automaten
2

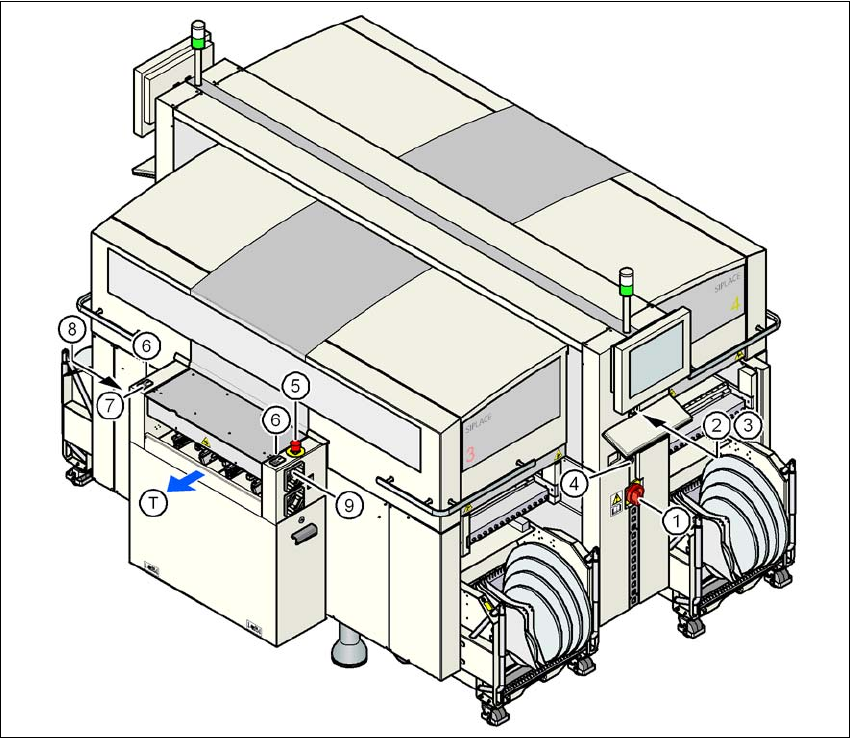

Abb. 2.6 - 3 Lage von Schaltern und Tastern - Blick auf die LP-Ausgabeseite
(1) Hauptschalter
(2) Stopptaster (schwarz) am Bedienfeld auf der Seite der Stromversorgung
(3) Starttaster (weiß) am Bedienfeld auf der Seite der Stromversorgung
(4) Bauelementezähler am Bedienfeld auf der Seite der Stromversorgung
(5) NOT-HALT-Taster an der Ausgabeseite
(6) Starttaster (weiß) an der Ausgabeseite
(7) Stopptaster (schwarz) an der Ausgabeseite
(8) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 2
(9) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 3
(T) LP-Transportrichtung
2 Betriebssicherheit Betriebsanleitung SIPLACE D3
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
70
2

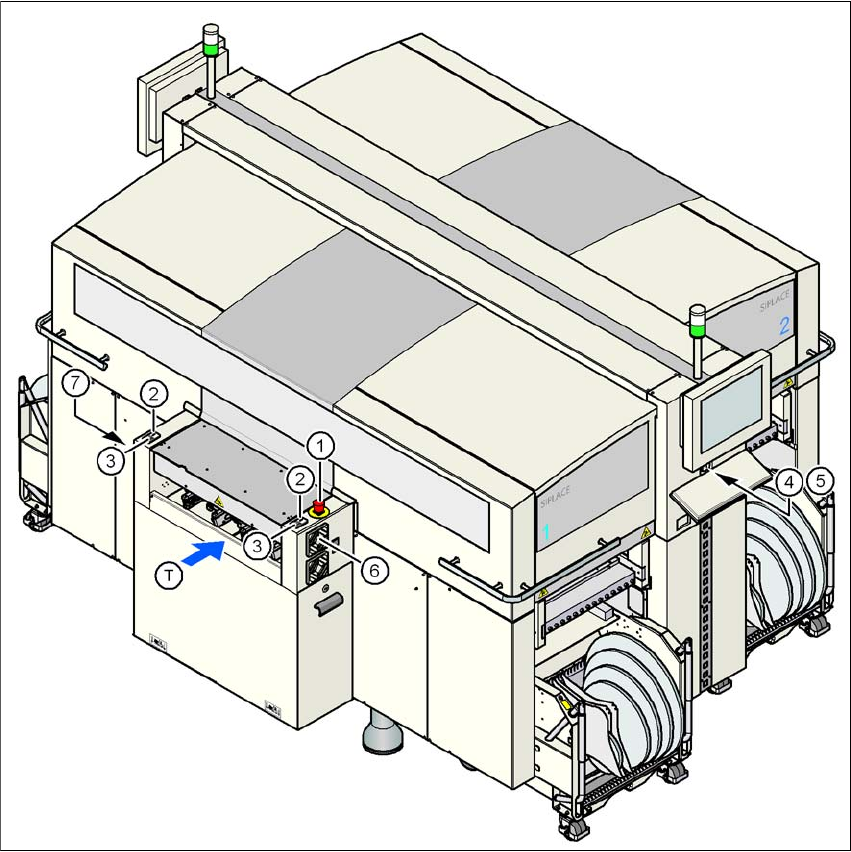

Abb. 2.6 - 4 Lage von Schaltern und Tastern - Blick auf die LP-Eingabeseite
(1) NOT-HALT-Taster an der Eingabeseite
(2) Starttaster (weiß) an der Eingabeseite
(3) Stopptaster (schwarz) an der Eingabeseite
(4) Starttaster (weiß) am Bedienfeld auf der Seite der Drucklufteinheit
(5) Stopptaster (schwarz) am Bedienfeld auf der Seite der Drucklufteinheit
(6) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 1
(7) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 4
(T) LP-Transportrichtung
