00195759-0102_UM_D3_SR605_DE - 第70页
2 Betriebssicherheit Betriebsanleitung SIPLACE D3 2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 70 2 Abb. 2.6 - 4 Lage von Schaltern und T astern - Blick auf die LP-Eingabeseite (1) NOT -HA…
Betriebsanleitung SIPLACE D3 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.6 Sicherheitseinrichtungen
69
2.6.2 Schalter und Taster am Automaten
2.6.2.1 Lage von Schaltern und Tastern am Automaten
2
Abb. 2.6 - 3 Lage von Schaltern und Tastern - Blick auf die LP-Ausgabeseite
(1) Hauptschalter
(2) Stopptaster (schwarz) am Bedienfeld auf der Seite der Stromversorgung
(3) Starttaster (weiß) am Bedienfeld auf der Seite der Stromversorgung
(4) Bauelementezähler am Bedienfeld auf der Seite der Stromversorgung
(5) NOT-HALT-Taster an der Ausgabeseite
(6) Starttaster (weiß) an der Ausgabeseite
(7) Stopptaster (schwarz) an der Ausgabeseite
(8) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 2
(9) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 3
(T) LP-Transportrichtung
2 Betriebssicherheit Betriebsanleitung SIPLACE D3
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
70
2

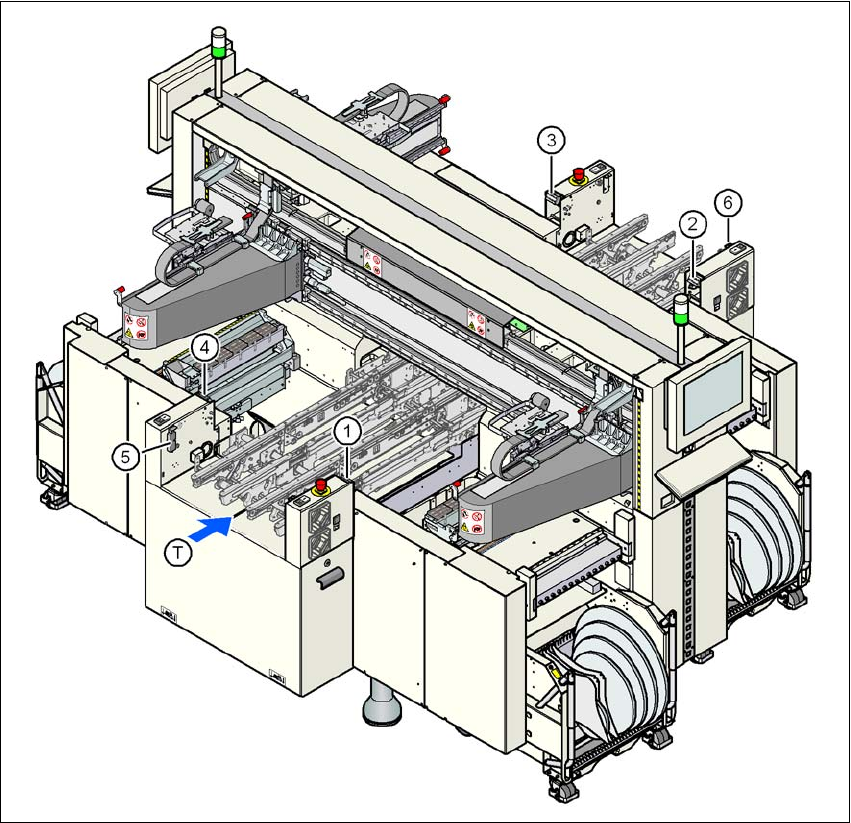

Abb. 2.6 - 4 Lage von Schaltern und Tastern - Blick auf die LP-Eingabeseite
(1) NOT-HALT-Taster an der Eingabeseite
(2) Starttaster (weiß) an der Eingabeseite
(3) Stopptaster (schwarz) an der Eingabeseite
(4) Starttaster (weiß) am Bedienfeld auf der Seite der Drucklufteinheit
(5) Stopptaster (schwarz) am Bedienfeld auf der Seite der Drucklufteinheit
(6) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 1
(7) Taster (schwarz) zum An- und Abdocken des BE-Wagens, Stellplatz 4
(T) LP-Transportrichtung
Betriebsanleitung SIPLACE D3 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.6 Sicherheitseinrichtungen
71
2.6.2.2 Lage von Schutzschaltern am Automaten
2
Abb. 2.6 - 5 Lage von Schutzschaltern am Automaten
2
(1) Schutzhaubenschalter, Stellplatz 1
(2) Schutzhaubenschalter, Stellplatz 2
(3) Schutzhaubenschalter, Stellplatz 3
(4) Schutzhaubenschalter, Stellplatz 4
(5) Schutzschalter für die Abdeckklappe an der Eingabeseite des LP-Transports
(6) Schutzschalter für die Abdeckklappe an der Ausgabeseite des LP-Transports
(T) LP-Transportrichtung
