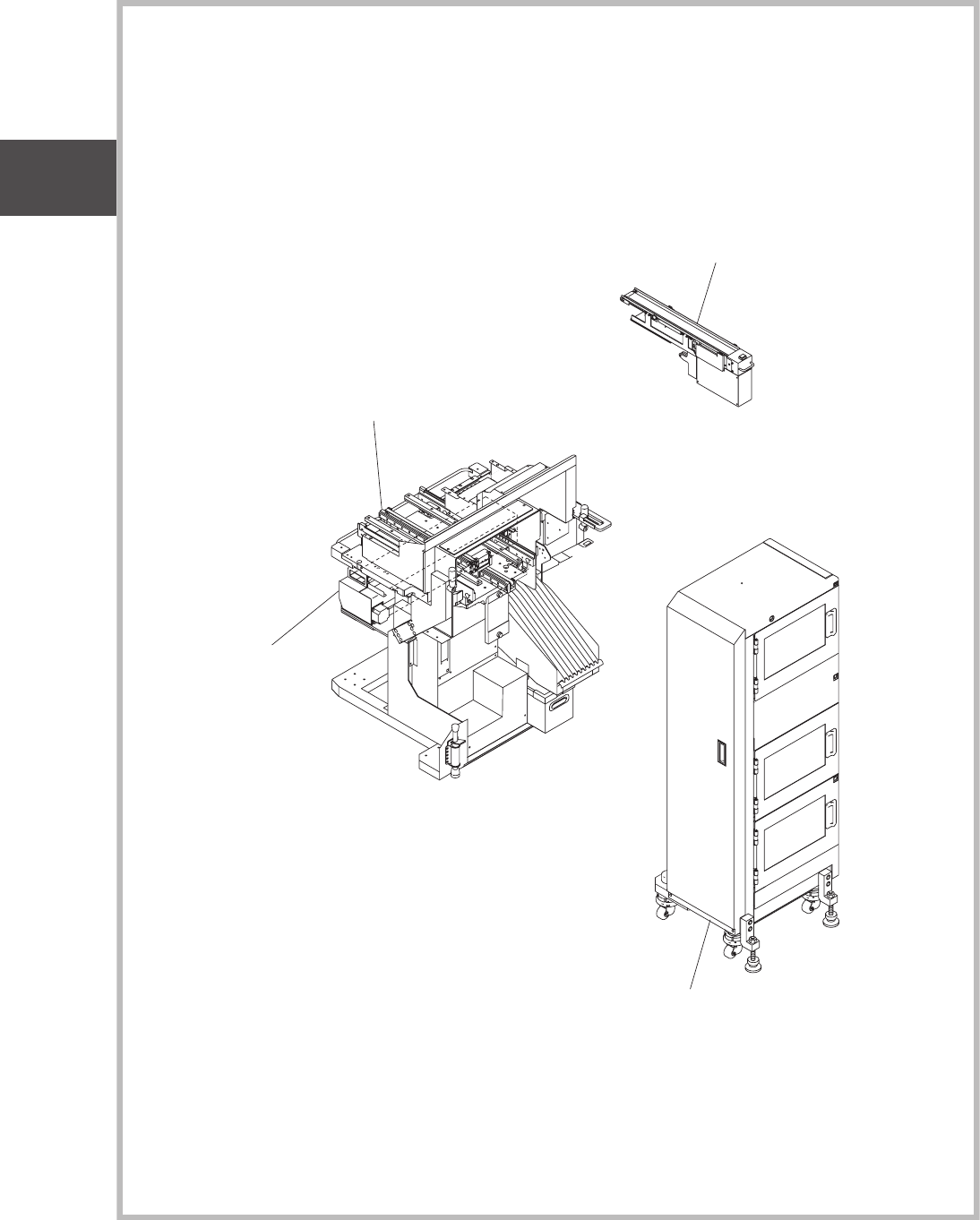

Fig. A1
型式
MODEL
1007-003
SIGMA-G5
Fig. A1
MODEL
UNIT-12
UNIT-10
UNIT-11-2
UNIT-11-1
Fig. A1-3 SIGMA-G5SC
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
240 0914F115 MGCATCH_BRACKET 2 109140512U-010
241 0914F11G MG_CATCH_UKE_R 2 109140512U-011
242 221AA030 ROHS_HEX-SCT 28 M5L12 109140512U-012
243 221HA005 WASHER 32 SW5 109140512U-013
244 221HA105 WASHER 28 FW5 109140512U-014
245 0914F11V NAME_PLATE_G5 1 109140512U-015
247 221AA029 ROHS_HEX-SCT 4 M5L10 109140512U-017
248 221HA303 ROHS_WASHER 4 SW5 109140512U-018
256 221AA044 ROHS_HEX-SCT 6 M6L20 109140512U-026
257 221HA006 WASHER 6 SW6 109140512U-027
258 221HA106 WASHER 4 FW6 109140512U-028
259 221HA304 ROHS_WASHER 2 BW6 109140512U-029
260 221AA057 ROHS_HEX-SCT 10 M8L25 109140512U-030
261 221HA007 WASHER 10 SW8 109140512U-031
262 221HA107 WASHER 10 FW8 109140512U-032
277 221AA045 ROHS_HEX-SCT 4 M6L25 1091400708-007
278 221HA006 WASHER 4 SW8 1091400708-008
279 221HA106 WASHER 4 FW8 1091400708-009
282 221AA033 ROHS_HEX-SCT 1 M5L25 1091400708-012
283 221AA031 ROHS_HEX-SCT 1 M5L16 1091400708-013
294 216A0334 COLLAR 4 1091400304-004
295 221CA010 SET_SCREW 4 SET M6L6 1091400304-005
296 0914B10D BRACKET 2 1091400304-006
2A2 221AA030 ROHS_HEX-SCT 14 M5L12 1091400304-012
2A3 221HA005 WASHER 14 SW5 1091400304-013
2A4 221HA303 ROHS_WASHER 14 BW5 1091400304-014
2B3 221AA077 ROHS_HEX-SCT 4 M12L30 1091400304-023
2B4 221HA009 WASHER 4 SW12 1091400304-024
2B5 221HA209 ROHS_WASHER 4 FWS12 1091400304-025
SIGMA-G5SA
SIGMA-G5SB
SIGMA-G5SC
SIGMA-G5SD
1104-004
Fig. A1
SIGMA-G5
Fig. A1
MODEL
Fig. A1-3
Fig. A1-4 SIGMA-G5SD
Fig. A1
型式
MODEL
1007-003
SIGMA-G5
Fig. A1
MODEL
MAIN BODY SIGMA-G5SD
GS-AS500(UNIT-14-1)
STANDARD ACCESSORIES
GS-FS100(UNIT-14-2)
FEEDER SET CABLE
GS-CO100(UNIT-1, 5)
G5 COVER UNIT
GS-CV110(UNIT-12)
RECYCLE CONVEYOR
GS-FP200(UNIT-10, 13)
JEDEC MULTI-LAYER TRAY FEEDER
GS-FC100(UNIT-2)
CART UNIT(ADDED CUTTER UNIT)
GS-FC200(UNIT-2-1)
CART UNIT(NONE CUTTER UNIT)
GS-AT100(UNIT-2-2)
CUTTER UNIT
GS-PF100(UNIT-3, 4)
PALLAT HOME
GS-HH100(UNIT-6-1)
HIGH SPEED HEAD
GS-NH200(UNIT-6-2)
HIGH SPEED NOZZLE STOCKER
GS-HM100(UNIT-9-1)
MULTI-FUNCTINAL HEAD
GS-NM200(UNIT-9-2)
MULTI-FUNCTIONAL NOZZLE STOCKER
GS-NH100(UNIT-6-3)
ADDED NOZZLE STOCKER
GS-CU100(UNIT-7)
SINGLE CONVEYOR
GS-HH150(UNIT-6-1)
HIGH SPEED HEAD
