UNIT-7: SINGLE CONVEYOR SECTION

0912-002

SINGLE CONVEYOR SECTION

CONTENTS-1

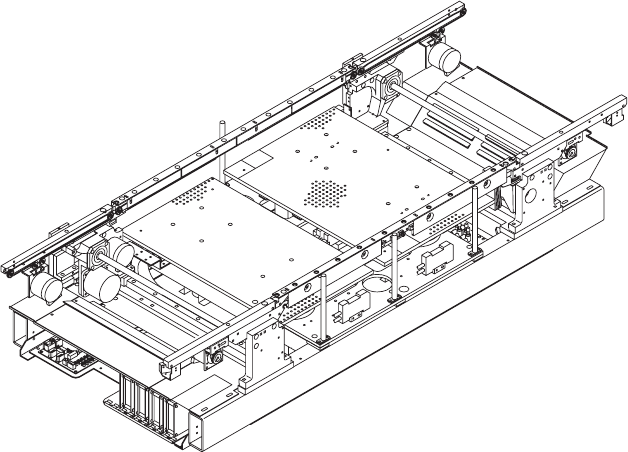

Fig. H1

シングルコンベア部

SINGLE CONVEYOR SECTION

Fig. H1-A1

全体図１

PARTS LAYOUT-1

Fig. H1-A2

全体図２

PAR

TS LAYOUT-2

Fig. H1-A3

全体図３

PAR

TS LAYOUT-3

Fig. H1-1

固定ネジ

Fixed Screw

Fig. H1-2

バックアップベース、ドライバ

Back-up Base, Driver

Fig. H1-3

ベース部

Base Section

Fig. H1-4

バックアップベース１

Back-Up Base 1

Fig. H1-5

バックアップベース２

Back-Up Base 2

Fig. H1-6

固定ベース

Fixed Base

Fig. H1-7

可動ベース

Moved Base

Fig. H1-8

固定シュート１

Fixed Chute 1

0912-002

Fig. H1

UNIT-7

Fig. H1

CONVEYOR
