Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 101 210B4501 FRAME 2 1 1 1 109200421J-001 103 213A1614 SHAFT 2 1 1 1 109200421J-003 104 21 1FD760 BRACKET 4 2 2 2 109200421J-004 105 21 1K3654 SUPPORT 2 1 1 1 109200421J-0…

100%1 / 410
Fig. C1-2
フレーム部
Frame Section
1007-003
1111
109
107
116
114
121
145
121
143
117
118
115
1
10
107
113
108
123
125
126
123
125
126
123
125
126
151
144
123
125
126
123
125
126
134
134
136
137
133
136
137
136
137
128
129
130
133
136
137
119
101
103
105
104
104
106
139
138
119
119
131
136
131
136
131
136
1
19
131
136
122
120
120
132
136
137
132
136
137
135
136
137
135
136
137
140
141
142
140
141
142
138
139
133
136
137
133
136
137
124
125
127
127
123

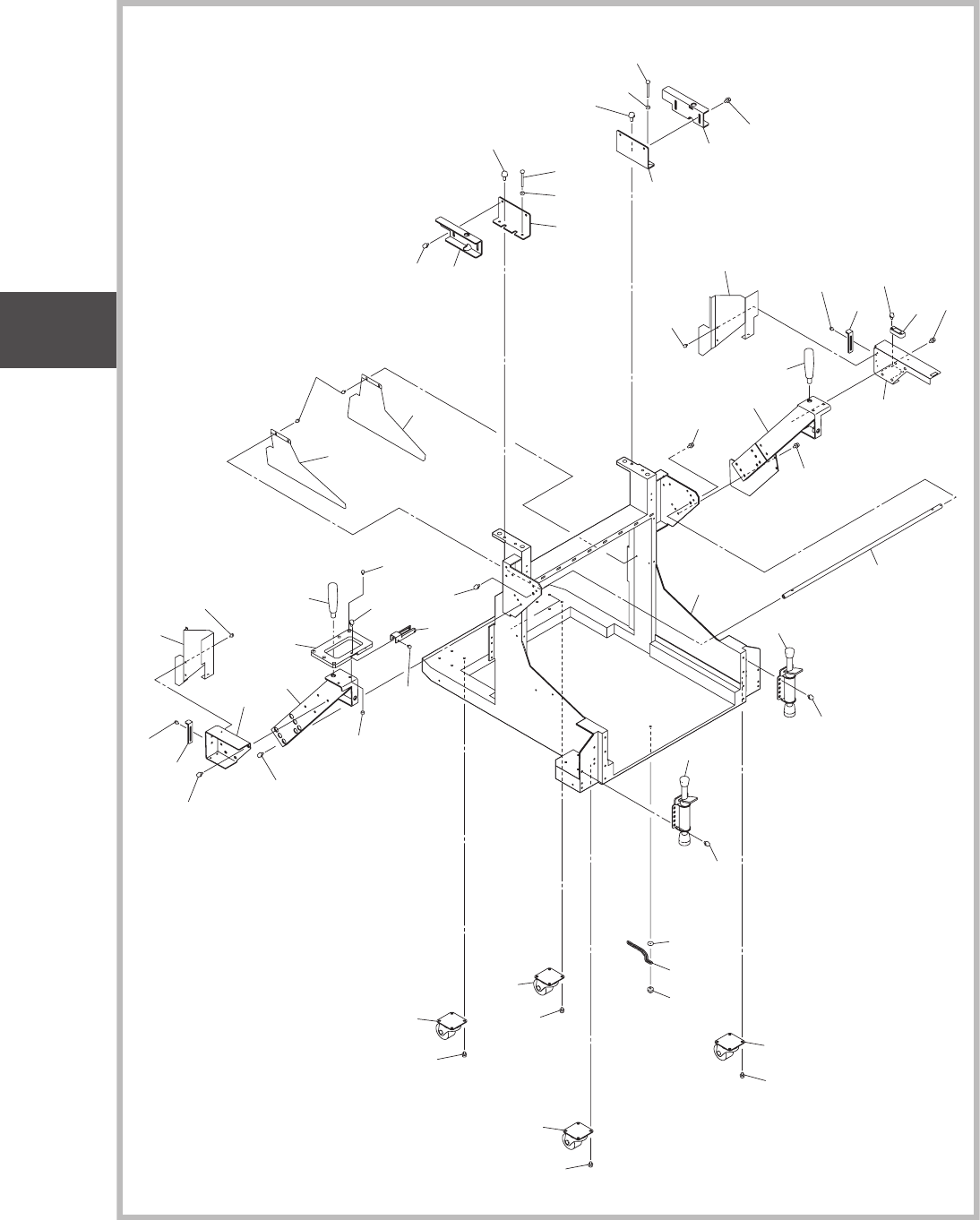

Fig. C1
カート部
CART SECTION
UNIT-2
Fig. C1
CART
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
101 210B4501 FRAME 2 1 1 1 109200421J-001
103 213A1614 SHAFT 2 1 1 1
109200421J-003
104 211FD760 BRACKET 4 2 2 2
109200421J-004
105 211K3654 SUPPORT 2 1 1 1
109200421J-005
106 211K3655 SUPPORT 2 1 1 1
109200421J-006
107 211FE029 BRACKET 4 2 2 2
109200421J-007
108 211K3699 SUPPORT 2 1 1 1
109200421J-008
109 211K3700 SUPPORT 2 1 1 1
109200421J-009
110 211AE229 COVER 2 1 1 1
109200421J-010
111 211AE230 COVER 2 1 1 1
109200421J-011
113 211FE225 BRACKET 2 1 1 1
109200421J-013
114 0920E20N BRACKET 2 1 1 1
109200421J-014
115 0920E20J SAFTY COVER 2 2 1 1 1
109200421J-015
116 0920E20H SAFTY COVER 1 2 1 1 1
109200421J-016
117 0920E217 PLATE 2 1 1 1
109200421J-017
118 212A2483 GUIDE 2 1 1 1
109200421J-018
119 226E0069 CASTER 8 4 4 4
109200421J-019
120 226J2295 MECH PARTS(CASTER) 4 2 2 2
109200421J-020
121 226D0122 GRIP 4 2 2 2
109200421J-021
122 223R0111 CHAIN 2 1 1 1
109200421J-022
123 221AA016 ROHS:BOLT_HEX-SCT 32 16 16 16
M4L8 109200421J-023
124 221AA019 ROHS:BOLT_HEX-SCT 2 1 1 1
M4L14 109200421J-024
125 221HA004 WASHER 30 15 15 15
FW4 109200421J-025
126 221HA104 WASHER 28 14 14 14
SW4 109200421J-026
127 221HA302 BW04W 6 3 3 3
BW4 109200421J-027
128 221AA029 ROHS:BOLT_HEX-SCT 4 2 2 2
M5L10 109200421J-028
129 221HA005 WASHER 4 2 2 2
SW5 109200421J-029
130 221HA105 WASHER 4 2 2 2
FW5 109200421J-030
131 221AA140 ROHS:BOLT,HEX-SCT 32 16 16 16
109200421J-031
132 221AA041 ROHS:BOLT_HEX-SCT 8 4 4 4
M6L10 109200421J-032
133 221AA042 ROHS:BOLT_HEX-SCT 32 16 16 16
M6L12 109200421J-033
134 221AA043 ROHS:BOLT_HEX-SCT 16 8 8 8
M6L16 109200421J-034
135 221AA044 ROHS:BOLT_HEX-SCT 4 2 2 2
M6L20 109200421J-035
136 221HA006 WASHER 92 46 46 46
SW6 109200421J-036
137 221HA106 WASHER 60 30 30 30
FW6 109200421J-037
138 221BA030 ROHS:BOLT_HEX 8 4 4 4
BOLT_HEX M6L50
109200421J-038
139 221FA011 NUT_HEX 8 4 4 4
M6 109200421J-039
140 221BA032 ROHS:BOLT_HEX 8 4 4 4
BOLT_HEX M8L16
109200421J-040
141 221HA007 WASHER 8 4 4 4
SW8 109200421J-041
142 221HA107 WASHER 8 4 4 4
FW8 109200421J-042
143 0920E20D BALL PLANGERS 2 1 1 1
109200421J-043
144 221FA012 NUT_HEX 2 1 1 1
M3 109200421J-044
145 0929E00K DOOR_SW_ACTUATOR 2 1 1 1
109200421J-045
Fig. C1
1104-004
Fig. C1-2
UNIT-2
Fig. C1
CART
SIGMA-G5SA
SIGMA-G5SB
SIGMA-G5SC
SIGMA-G5SD
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
Fig. C1-2
Fig. C1
1104-004
151 221E0302 BOLT 8 4 4 4 109200421J-051
UNIT-2
Fig. C1
CART
SIGMA-G5SA
SIGMA-G5SB
SIGMA-G5SC
SIGMA-G5SD
