20.1.固定デバイス(PFタイプ)(DBUF) 20.1.Fixed device(PF type)(DBUF) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 1 DBUF0010 1 COVER ｶﾊﾞｰ FE 2 K51721 2 SCREW, C/R TRUSS 小ﾈｼﾞ …
20 - 2

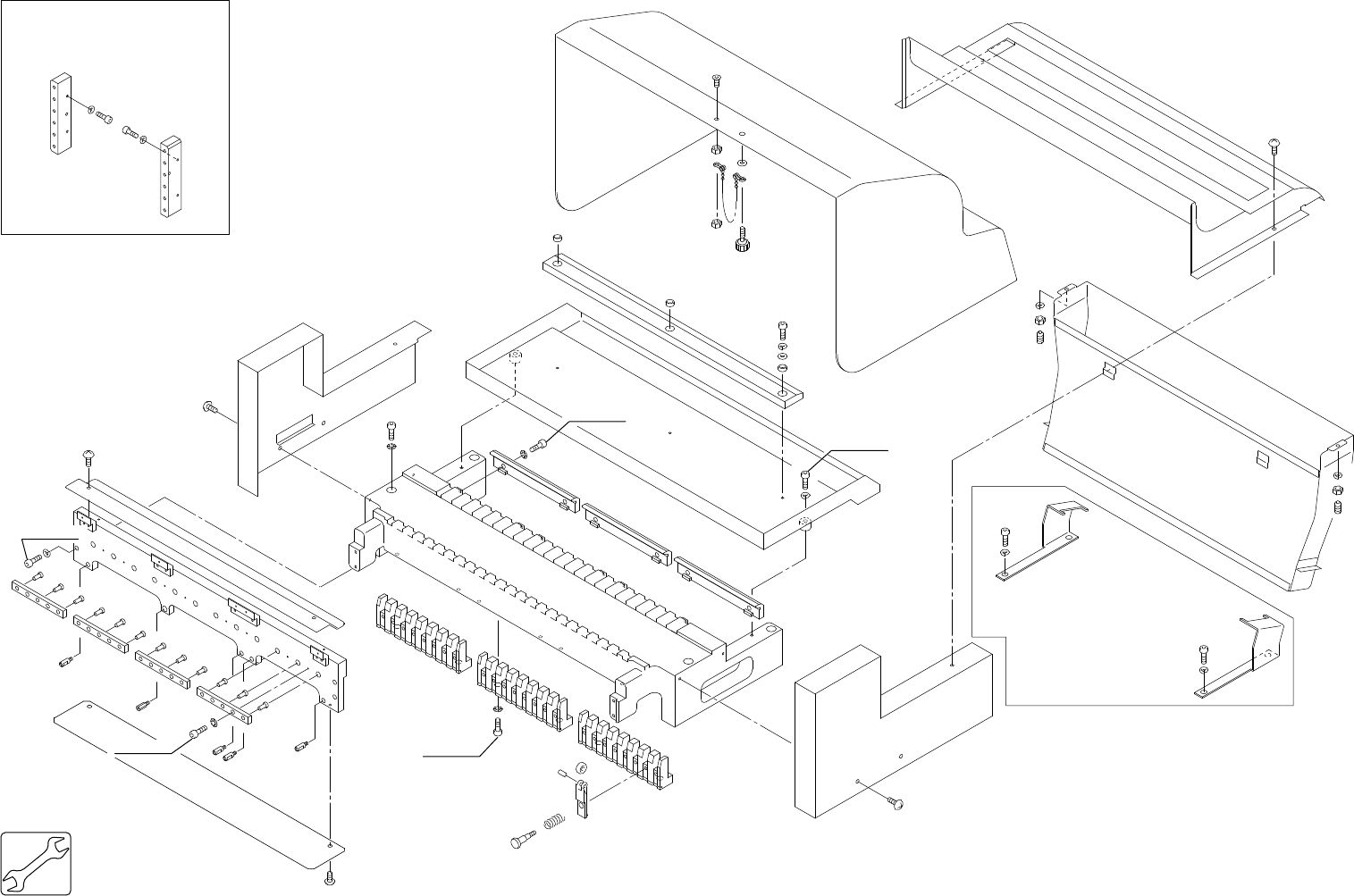

20.1.Fixed device(PF type)(DBUF)
20.1.固定デバイス(PFタイプ)(DBUF)
20.1.Fixed device(PF type)(DBUF)
20.1.固定デバイス(PFタイプ)(DBUF)
QP-341E -MM PARTS LIST
残テ−プカッタ−（オプション）付きの場合は必要ありません。
Not required during the use of the optional
Waste tape cutter
エアー供給（オプション）
Air supply(Option)
x7
LOCTITE262
LOCTITE262
ThreeBond1373B
ThreeBond1390E
ThreeBond1373B
ThreeBond1390E
1.96N･m
3.9N･m
7.8N･m
12.7N･m
7.8N･m
2.0N･m
12.7N･m
20.1.固定デバイス(PFタイプ)(DBUF)
20.1.Fixed device(PF type)(DBUF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 DBUF0010 1 COVER ｶﾊﾞｰ FE
2 K51721 2 SCREW, C/R TRUSS 小ﾈｼﾞ 十穴ﾄﾗｽ M3X5L FE
3 DBUF0073 1 DUCT ﾀﾞｸﾄ FE
4 DBUF0080 1 BASE ﾍﾞｰｽ FE
5 H5345A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M8X40L FE
6 W1014A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-8-H FE
7 DBUF0090 1 COVER, ACRYLIC ｶﾊﾞｰ ｱｸﾘﾙ PL
8 K5361T 1
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿 M5X12L FE
9 N1083A 2
NUT, HEX
ﾅｯﾄ 六角 M5 P=0.8 3種 FE
10 DBUF0100 1 COVER ｶﾊﾞｰ FE
11 K51711 2 SCREW, C/R TRUSS 小ﾈｼﾞ 十穴ﾄﾗｽ M5X6L FE
12 DBUF0110 1 COVER ｶﾊﾞｰ FE
13 K51711 2 SCREW, C/R TRUSS 小ﾈｼﾞ 十穴ﾄﾗｽ M5X6L FE
14 DBUF0120 1 CATCH PAN 受け皿 FE
15 H5302A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L FE
16 W1023A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
17 DBUF0130 1 GUIDE ｶﾞｲﾄﾞ PL
18 DBUF0140 3 COLLAR ｶﾗｰ OT
19 H5287A 3
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X8L FE
20 W1022A 3
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
21 W1043A 3 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
22 DBUF0191 1 GUIDE, TAPE ｶﾞｲﾄﾞ ﾃｰﾌﾟ FE
23 K5209A 2
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X8L FE
24 DBUF0210 1 PLATE ﾌﾟﾚｰﾄ FE
25 H5324A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X20L FE
26 W1024A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
27 DBUF0222 3 CLAMPER ｸﾗﾝﾊﾟ FE
28 H5320A 6
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X10L FE
29 W1013A 6
WASHER, CONICAL
ﾜｯｼｬ 皿
M-6-H FE
30 DBUF0230 3 GUIDE, HOLDER ｶﾞｲﾄﾞ 受け FE
31 H5299A 6
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X12L FE
32 W1012A 6
WASHER, CONICAL
ﾜｯｼｬ 皿
M-5-L FE
33 DBUF0260 4 BOLT, POSITIONING ﾎﾞﾙﾄ 位置決め FE
34 DBUF0270 1 BOLT, POSITIONING ﾎﾞﾙﾄ 位置決め FE
35 DBUF0280 12 PIN, BACKUP ﾋﾟﾝ ﾊﾞｯｸｱｯﾌﾟ PL
36 DBUF0290 4 PLATE, RETAINING ﾌﾟﾚｰﾄ 押ｴ FE
37 H5274A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M3X6L FE
38 W1010A 8
WASHER, CONICAL
ﾜｯｼｬ 皿
M-3-L FE
39 DBUF2010 1 BKT, RETAINING BKT 押え FE
40 H5340A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M8X15L FE
41 W1025A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
QP-341E-MM PARTS LIST
20 - 3
20.1.固定デバイス(PFタイプ)(DBUF)
20.1.Fixed device (PF type)(DBUF)
20.1.固定デバイス(PFタイプ)(DBUF)
20.1.Fixed device(PF type)(DBUF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
42 DBUF2020 1 BKT, RETAINING BKT 押え FE
43 H5340A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M8X15L FE
44 W1025A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
45 WSD0014 24 CLAMPER ｸﾗﾝﾊﾟ FE
46 WSD0641 24 BOLT ﾎﾞﾙﾄ FE
47 WSD0651 24 SPRING ｽﾌﾟﾘﾝｸﾞ FE
48 H4435T 24
BEARING, MINIATURE
ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ L-1150ZZ OT
49 R5025T 24
ROLLER, NEEDLE
ﾛｰﾗ ﾆｰﾄﾞﾙ ﾟ5X10 OT
50 T40437 1 CHAIE ﾁｪｰﾝ TM-178 L=60 OT
51 T3005D 1 KNOB ﾂﾏﾐ TL-112-520 OT
52 W1044A 1 WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
53 H5492A 2 BOLT, STOPPER ﾎﾞﾙﾄ ｽﾄｯﾊﾟ SGPM4-8 FE
54 W1022A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
55 N1080A 2
NUT, HEX
ﾅｯﾄ 六角 M4 P=0.7 FE
56 DBUF0360 2 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ AL
57 H5290A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X15L FE
58 W1022A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
59 DBUF0370 1 COVER WIRING ｶﾊﾞｰ ﾊｲｾﾝ FE
60 K5208A 2 SCREW, TRUSS ﾄﾗｽ 小ﾈｼﾞ M4X6L FE .
QP-341E-MM PARTS LIST
20 - 4
20.1.固定デバイス(PFタイプ)(DBUF)
20.1.Fixed device (PF type)(DBUF)
