20.2.固定デバイス(PFタイプ)(DBUF) 20.2.Fixed device(PF type)(DBUF) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 1 DBUF0020 1 BOX, DUCT BOX ﾀﾞｽﾄ OT 2 DBUF0030 1 BASE ﾍﾞｰｽ FE…

100%1 / 227
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
H=930mm
31
29
30
35
36
34
E
F
E
E
F
E
F
A
12
7
6
4
3
44
45
41
42
1
28
27
9
10
19
20
21
25
24
5
7
6
38
36
36
37
33
31
31
32
17
16
13
11
18
D
D
11
11
14
22
A
F
23
23
23
8
15
B
B
26
26
26
C
C
29
34
H=950mm
F
E
7
6
39
40
7
6
38
36
33
31
29
34
H=962mm
F
E
7
6
46
47
7
6
38
36
33
31
29
34
H=900mm
31
29
43
43
36
34
E F
36
37
31
32
H=912mm
2
X7
20 - 5

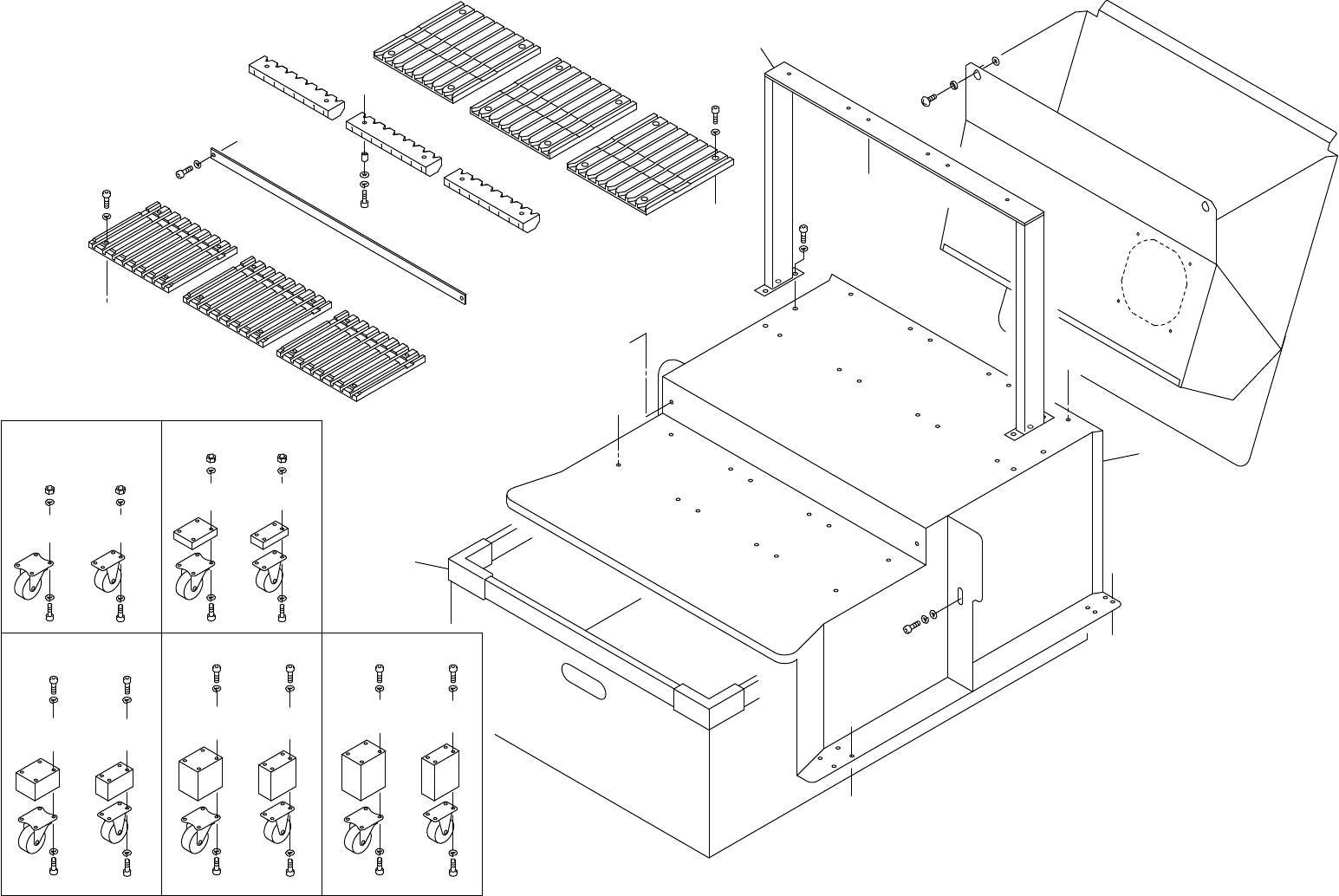

20.2.Fixed device(PF type)(DBUF)
20.2.固定デバイス(PFタイプ)(DBUF)
20.2.Fixed device(PF type)(DBUF)
20.2.固定デバイス(PFタイプ)(DBUF)
QP-341E -MM PARTS LIST
20.2.固定デバイス(PFタイプ)(DBUF)
20.2.Fixed device(PF type)(DBUF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 DBUF0020 1 BOX, DUCT BOX ﾀﾞｽﾄ OT
2 DBUF0030 1 BASE ﾍﾞｰｽ FE
3 H5341A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M8X20L FE
4 W1025A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
5 W1046A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-8 FE
6 H5298A 16
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X10L FE
7 W1023A 16
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
8 DBUF0040 1 STOPPER ｽﾄｯﾊﾟ FE
9 H5298A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X10L FE
10 W1023A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
11 DBUF0150 3 GUIDE ｶﾞｲﾄﾞ PL
12 DBUF0160 2 COLLAR ｶﾗｰ FE
13 K5209A 2
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X8L FE
14 W1041A 2 WASHER, FLAT ﾜｯｼｬ 平 1W-4 FE
15 DBUF0170 1 BKT BKT FE
16 H5320A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X10L FE
17 W1024A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
18 DBUF0180 6 COLLAR ｶﾗｰ FE
19 H5263B 6
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X16L FE
20 W1022A 6
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
21 W1043A 6 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
22 DBUF0201 1 DUCT ﾀﾞｸﾄ FE
23 DBUF0240 3 GUIDE ｶﾞｲﾄﾞ PL
24 H5298A 12
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X10L FE
25 W1023A 12
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
26 DBUF0250 3 GUIDE ｶﾞｲﾄﾞ PL
27 H5298A 12
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X10L FE
28 W1023A 12
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
29 K2179A 2 CASTER, STATIONARY ｷｬｽﾀ 固定 No.420-R-3(ﾅｲﾛﾝ車) OT
30 H5299A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X12L FE
31 W1023A 16
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
32 N1082A 8
NUT, HEX
ﾅｯﾄ 六角 M5 P=0.8 FE
33 H5298A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X10L FE
34 K2180A 2 CASTER, UNIVERSAL ｷｬｽﾀ 自在 No.420-G-3(ﾅｲﾛﾝ車) OT
35 H5299A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X12L FE
36 W1023A 16
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
37 N1082A 8
NUT, HEX
ﾅｯﾄ 六角 M5 P=0.8 FE
38 H5298A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X10L FE
39 DBUF0050 2 BLOCK ﾌﾞﾛｯｸ FE
40 DBUF0060 2 BLOCK ﾌﾞﾛｯｸ FE
41 DBUF0300 2 BLOCK ﾌﾞﾛｯｸ FE
QP-341E-MM PARTS LIST
20 - 6
20.2.固定デバイス(PFタイプ)(DBUF)
20.2.Fixed device(PF type)(DBUF)
20.2.固定デバイス(PFタイプ)(DBUF)
20.2.Fixed device(PF type)(DBUF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
42 DBUF0310 2 BLOCK ﾌﾞﾛｯｸ FE
43 H5304A 16
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X25L FE
44 DBUF0320 2 BLOCK ﾌﾞﾛｯｸ FE
45 DBUF0330 2 BLOCK ﾌﾞﾛｯｸ FE
46 DBUF0340 2 BLOCK ﾌﾞﾛｯｸ FE
47 DBUF0350 2 BLOCK ﾌﾞﾛｯｸ FE .
