20.2.固定デバイス(PFタイプ)(DBUF) 20.2.Fixed device(PF type)(DBUF) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 42 DBUF0310 2 BLOCK ﾌﾞﾛｯｸ FE 43 H5304A 16 BOLT, HEX SOCKET ﾎ…

100%1 / 227

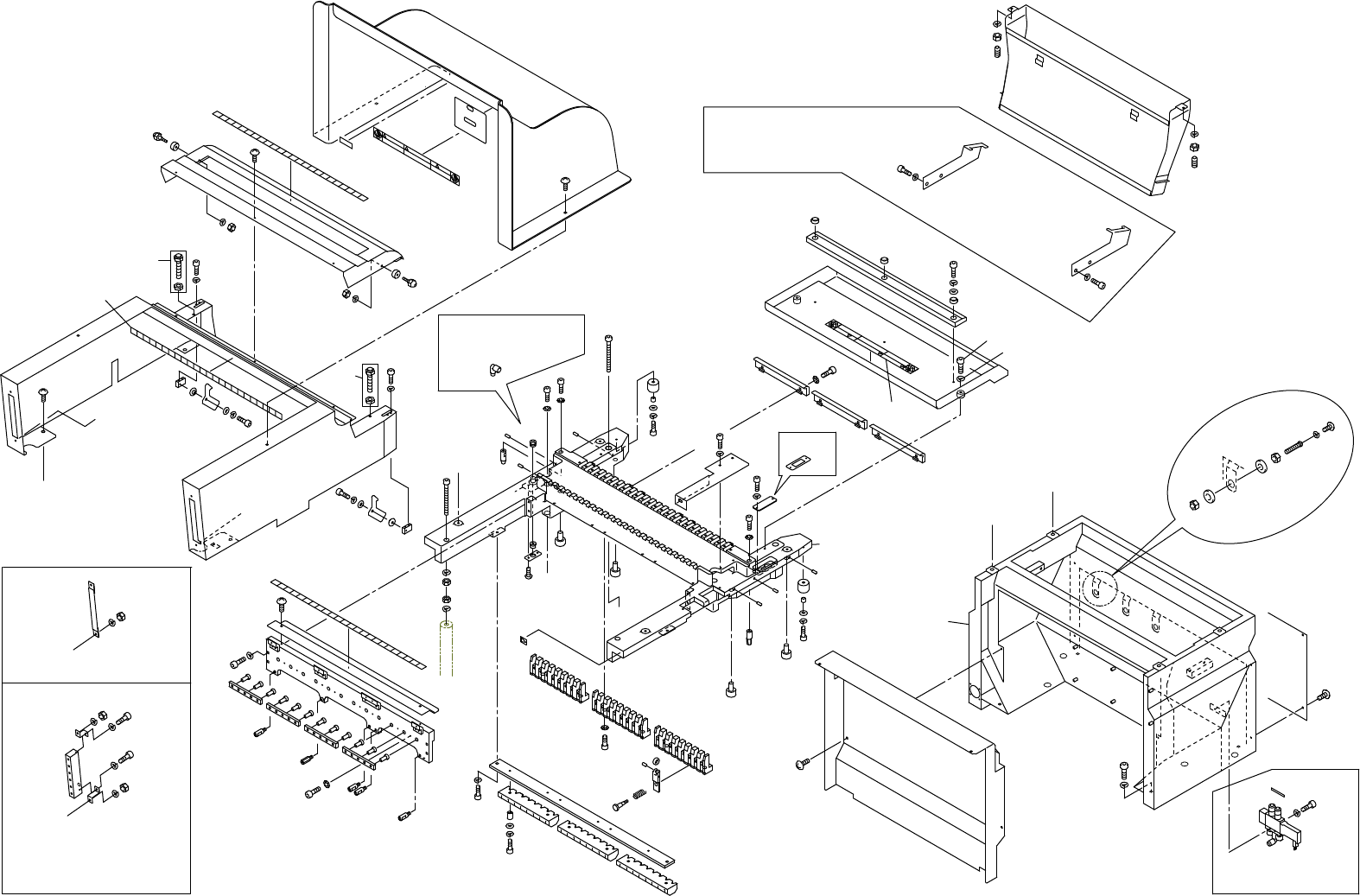

20.2.固定デバイス(PFタイプ)(DBUF)
20.2.Fixed device(PF type)(DBUF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 DBUF0020 1 BOX, DUCT BOX ﾀﾞｽﾄ OT
2 DBUF0030 1 BASE ﾍﾞｰｽ FE
3 H5341A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M8X20L FE
4 W1025A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
5 W1046A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-8 FE
6 H5298A 16
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X10L FE
7 W1023A 16
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
8 DBUF0040 1 STOPPER ｽﾄｯﾊﾟ FE
9 H5298A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X10L FE
10 W1023A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
11 DBUF0150 3 GUIDE ｶﾞｲﾄﾞ PL
12 DBUF0160 2 COLLAR ｶﾗｰ FE
13 K5209A 2
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X8L FE
14 W1041A 2 WASHER, FLAT ﾜｯｼｬ 平 1W-4 FE
15 DBUF0170 1 BKT BKT FE
16 H5320A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X10L FE
17 W1024A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
18 DBUF0180 6 COLLAR ｶﾗｰ FE
19 H5263B 6
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X16L FE
20 W1022A 6
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
21 W1043A 6 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
22 DBUF0201 1 DUCT ﾀﾞｸﾄ FE
23 DBUF0240 3 GUIDE ｶﾞｲﾄﾞ PL
24 H5298A 12
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X10L FE
25 W1023A 12
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
26 DBUF0250 3 GUIDE ｶﾞｲﾄﾞ PL
27 H5298A 12
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X10L FE
28 W1023A 12
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
29 K2179A 2 CASTER, STATIONARY ｷｬｽﾀ 固定 No.420-R-3(ﾅｲﾛﾝ車) OT
30 H5299A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X12L FE
31 W1023A 16
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
32 N1082A 8
NUT, HEX
ﾅｯﾄ 六角 M5 P=0.8 FE
33 H5298A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X10L FE
34 K2180A 2 CASTER, UNIVERSAL ｷｬｽﾀ 自在 No.420-G-3(ﾅｲﾛﾝ車) OT
35 H5299A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X12L FE
36 W1023A 16
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
37 N1082A 8
NUT, HEX
ﾅｯﾄ 六角 M5 P=0.8 FE
38 H5298A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X10L FE
39 DBUF0050 2 BLOCK ﾌﾞﾛｯｸ FE
40 DBUF0060 2 BLOCK ﾌﾞﾛｯｸ FE
41 DBUF0300 2 BLOCK ﾌﾞﾛｯｸ FE
QP-341E-MM PARTS LIST
20 - 6
20.2.固定デバイス(PFタイプ)(DBUF)
20.2.Fixed device(PF type)(DBUF)
20.2.固定デバイス(PFタイプ)(DBUF)
20.2.Fixed device(PF type)(DBUF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
42 DBUF0310 2 BLOCK ﾌﾞﾛｯｸ FE
43 H5304A 16
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X25L FE
44 DBUF0320 2 BLOCK ﾌﾞﾛｯｸ FE
45 DBUF0330 2 BLOCK ﾌﾞﾛｯｸ FE
46 DBUF0340 2 BLOCK ﾌﾞﾛｯｸ FE
47 DBUF0350 2 BLOCK ﾌﾞﾛｯｸ FE .
QP-341E-MM PARTS LIST
20 - 7
20.2.固定デバイス(PFタイプ)(DBUF)
20.2.Fixed device(PF type)(DBUF)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
20
36
49
43
104
28
83
17
18
47
17
18
108
65
66
60
61
62
107
106
107
106
6
7
72
73
35
29
87
88
88
87
122
31
30
30
31
85
84
85
84
83
70
69
57
78
79
115
116
25
26
67
40
16
15
14
13
100
33
34
44
45
15
16
96
97
98
37
23
C
C
59
59
32
114
24
27
104
89
86
86
89
91
111
112
112
113
113
82
90
90
82
91
64
63
63
63
103
21
121
74
74
74
74
75
77
77
77
77
76
56
68
101
92
102
94
93
114
114
71
71
71
59
58
5
105
105
8
19
96
97
98
22
103
103
103
Option
48
48
95
95
18
46
18
39
38
B
A
B
A
12
55
54
51
52
50
4
42
120
11
99
80
80
10
41
9
2
53
3
4
1
109
109
118
117
D
D
D
119
118
126
D
119
124
125
124
125
126
123
118
119
127
残テ−プカッタ（オプション）
Waste tape cutter(Option)
残テ−プカッタ（オプション）
Waste tape cutter(Option)
110
127
80
残テ−プカッタ−（オプション）付きの場合は必要ありません。
Not required during the use of the optional
Waste tape cutter
エアー供給（オプション）
Air supply(Option)
x11
109
128
21 - 1
21.1.PFU-3E(DBVH)
21.1.PFU-3E(DBVH)
QP-341E -MM PARTS LIST
