49.STU-2(オプション)(BHTB)
49.STU-2(Option)(BHTB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg. No. & Code No. QTY Description Rating Remarks Materials
130 K1084Z 1 COUPLER ｶﾌﾟﾗ CPP20C-10 FE .
QP-341E-MM PARTS LIST
49 - 5
49.STU-2(オプション)(BHTB)
49.STU-2(Option)(BHTB)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
x13
13
21
14
A
16
11
12
4
2
1
10
34
33
32
27
26
15
17
17
17
19
7
31
30
31
20
30
13
19
7
6
8
34
33
32
12
21
14
34
33
32
9
18
10
34
33
32
8
20
A
A
A
A
22
5
23
29
28
3
24
25
24
24
24
24
50 - 1

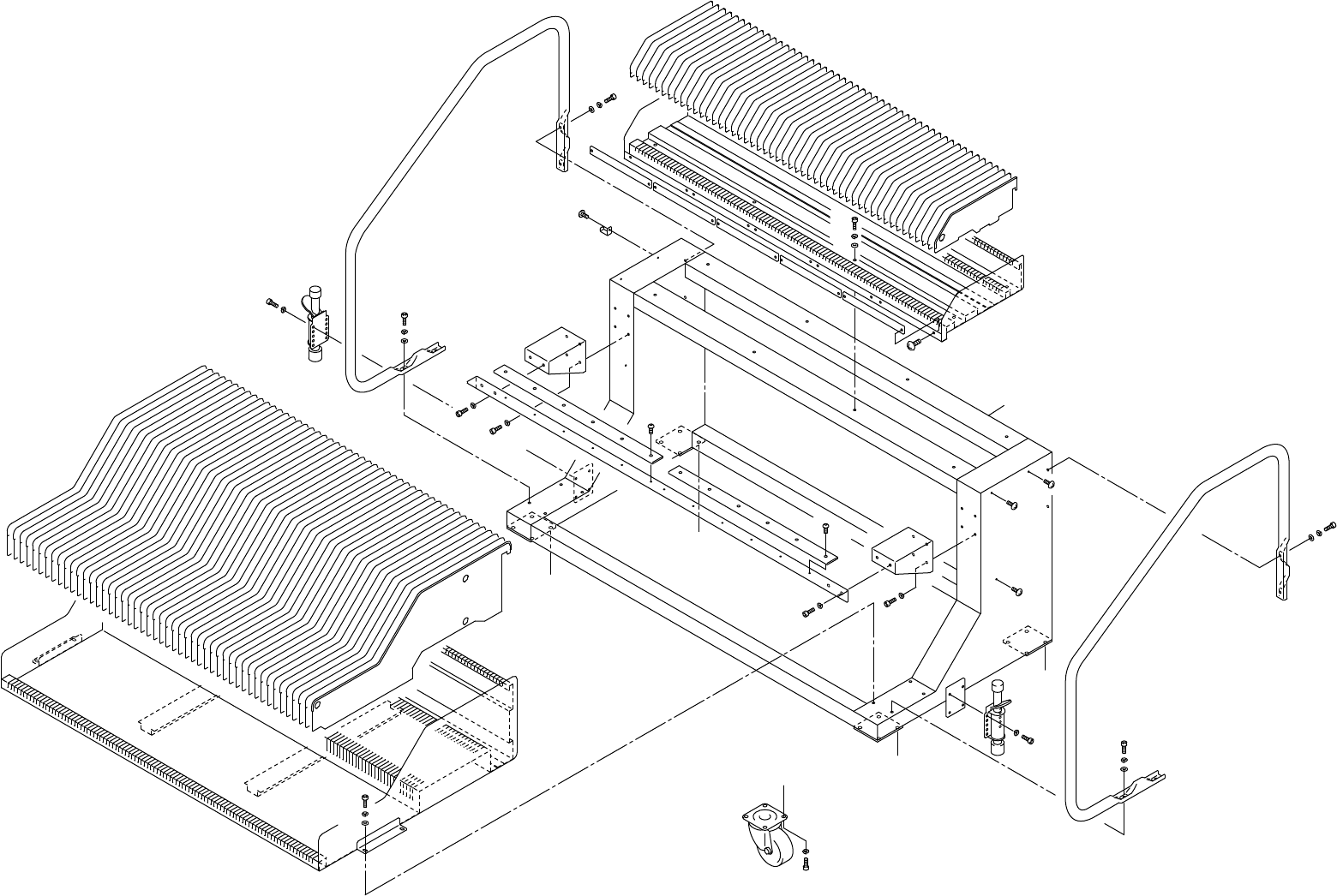

50.パワーフィーダスタンド (CGPJ)
50.Power feeder stand (CGPJ)
50.パワーフィーダスタンド (CGPJ)
50.Power feeder stand (CGPJ)
QP-341E -MM PARTS LIST
50.パワーフィーダスタンド(CGPJ)
50.Power feeder stand(CGPJ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 CGPJ3511 1 FRAME ﾌﾚｰﾑ FE
2 CGPJ3521 1 RACK ﾗｯｸ FE
3 CGPJ3530 1 RACK ﾗｯｸ FE
4 CGPJ3540 49 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り FE
5 CGPJ3550 49 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り FE
6 CGPJ3560 1 BKT, SUPPORT BKT 支え FE
7 CGPJ3570 2 PLATE, SUPPORT ﾌﾟﾚｰﾄ 支え PL
8 CGPJ3580 2 BKT BKT FE
9 CGPJ3590 3 HOOK ﾌｯｸ FE
10 CGPJ3600 2 HANDLE ﾊﾝﾄﾞﾙ FE
11 K20241 4 CASTER, UNIVERSAL ｷｬｽﾀ 自在 NO.107-ZHB OT
12 S3018N 2 STOPPER ｽﾄｯﾊﾟ 900Aﾌﾘｰﾛｯｸ OT
13 H5299A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X12L FE
14 H5321A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X12L FE
15 H5322A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
16 H5358A 16
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M10X18L FE
17 K5207A 3 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X5L FE
18 K5209A 3 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L FE
19 K52565 12
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M4X6L FE
20 W1023A 8
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
21 W1024A 8
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
22 W1026A 16
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M FE
23 W1045A 4 WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
24 CGPJ3610 5 BLOCK ﾌﾞﾛｯｸ PL
25 K5215A 10 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X10L FE
26 W1024A 8
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
27 W1045A 8 WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
28 H5322A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
29 W1024A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
30 H5322A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
31 W1024A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
32 H5322A 6
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
33 W1024A 6
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
34 W1045A 6 WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE .
QP-341E-MM PARTS LIST
50 - 2
50.パワーフィーダスタンド(CGPJ)
50.Power feeder stand(CGPJ)
