ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
x2.5
11
10
4
3
2
8
7
6
21
22
18
17
15
14
23
23
19
24
20
16
13
5
1
12
9
11 - 1

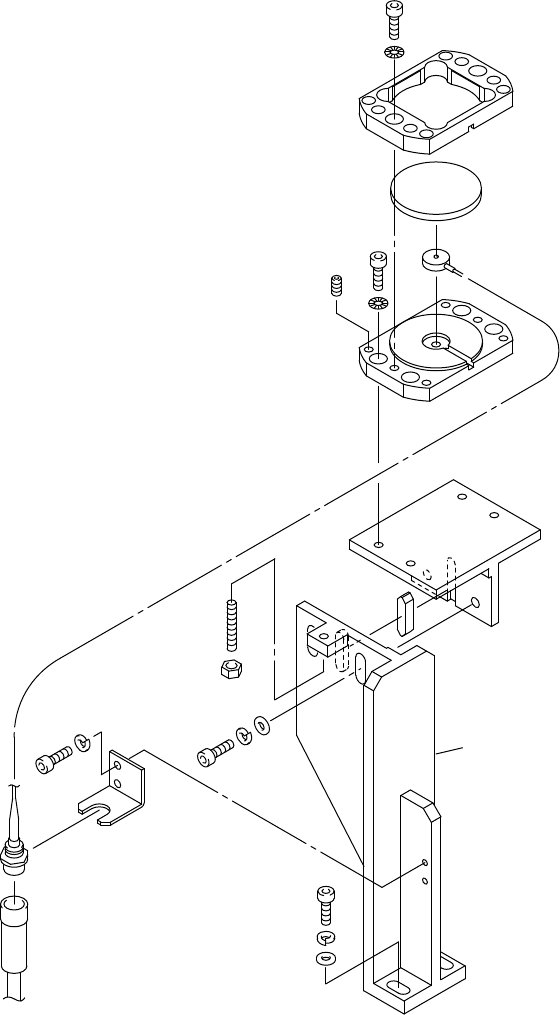

11.Pressure calibration unit(Option)(DBOP)
11.加圧キャリブレーションユニット(オプション)(DBOP)
11.Pressure calibration unit(Option)(DBOP)
11.加圧キャリブレーションユニット(オプション)(DBOP)
QP-341E -MM PARTS LIST
x2.5
LOCTITE262
LOCTITE262
ThreeBond1373B
ThreeBond1390E
ThreeBond1373B
ThreeBond1390E
1.96N･m
3.9N･m
7.8N･m
11 - 2
11.Pressure calibration unit(Option)(DBOP)
11.加圧キャリブレーションユニット(オプション)(DBOP)
11.Pressure calibration unit(Option)(DBOP)
11.加圧キャリブレーションユニット(オプション)(DBOP)
QP-341E -MM PARTS LIST
11.加圧キャリブレーションユニット(オプション)(DBOP)
11.Pressure calibration unit(Option)(DBOP)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 DBOP0010 1 BKT BKT FE
2 H5300A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L FE
3 W1023A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
4 W1044A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
5 DBOP0020 1 BKT BKT FE
6 H5301A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X18L FE
7 W1023A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
8 W1044A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
9 DBOP0030 1 BKT, RETAINER BKT 押え FE
10 H5275A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M3X8L FE
11 W1021A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
12 BHGC4150 1 KEY ｷｰ FE
13 QPT3100 1 COVER 蓋 FE
14 H5287A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X8L FE
15 W1011A 2
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L FE
16 QPT3110 1 HOLDER, SENSOR ﾎﾙﾀﾞ ｾﾝｻ FE
17 H5287A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X8L FE
18 W1011A 4
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L FE
19 N4031T 4
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M4X10L ﾏﾙｻｷ FE
20 QPT3160 1 FLOAT ﾌﾛｰﾄ FE
21 N4035A 1
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M4X20L FE
22 N1080A 1
NUT, HEX
ﾅｯﾄ 六角 M4 P=0.7 FE
23 S4060T 1 SENSOR ｾﾝｻ 350-04A OT
24 K40122 1 CABLE ｹｰﾌﾞﾙ 352-04A OT .
QP-341E-MM PARTS LIST
11 - 3
11.加圧キャリブレーション(オプション)(DBOP)
11.Pressure calibration unit(Option)(DBOP)
