维修调整要领书 13-47 Rev2.0 在操作开关 PCB ASM 的 插座上，按照下图的 式样安装 SW1 ～ SW7 按钮开关。 （ 1 ） 前部 SW1 联机 HA0 05340020 HA0053400 6A HA0055200 1B HA0053400 4A ○ ○ ○ ○ SW2 初始化 HA005 340020 H A005340060 H A00552001A HA0055200 30 ○ ○ ○ ○ SW3 开始 H…
维修调整要领书
13-46
Rev2.0
操作部件有下列 2 种类型的线路板构成。
前后装有 2 片操作开关 PCB ASM。
① 40012048 操作 PCB ASM
② 40012050 操作开关 PCB ASM

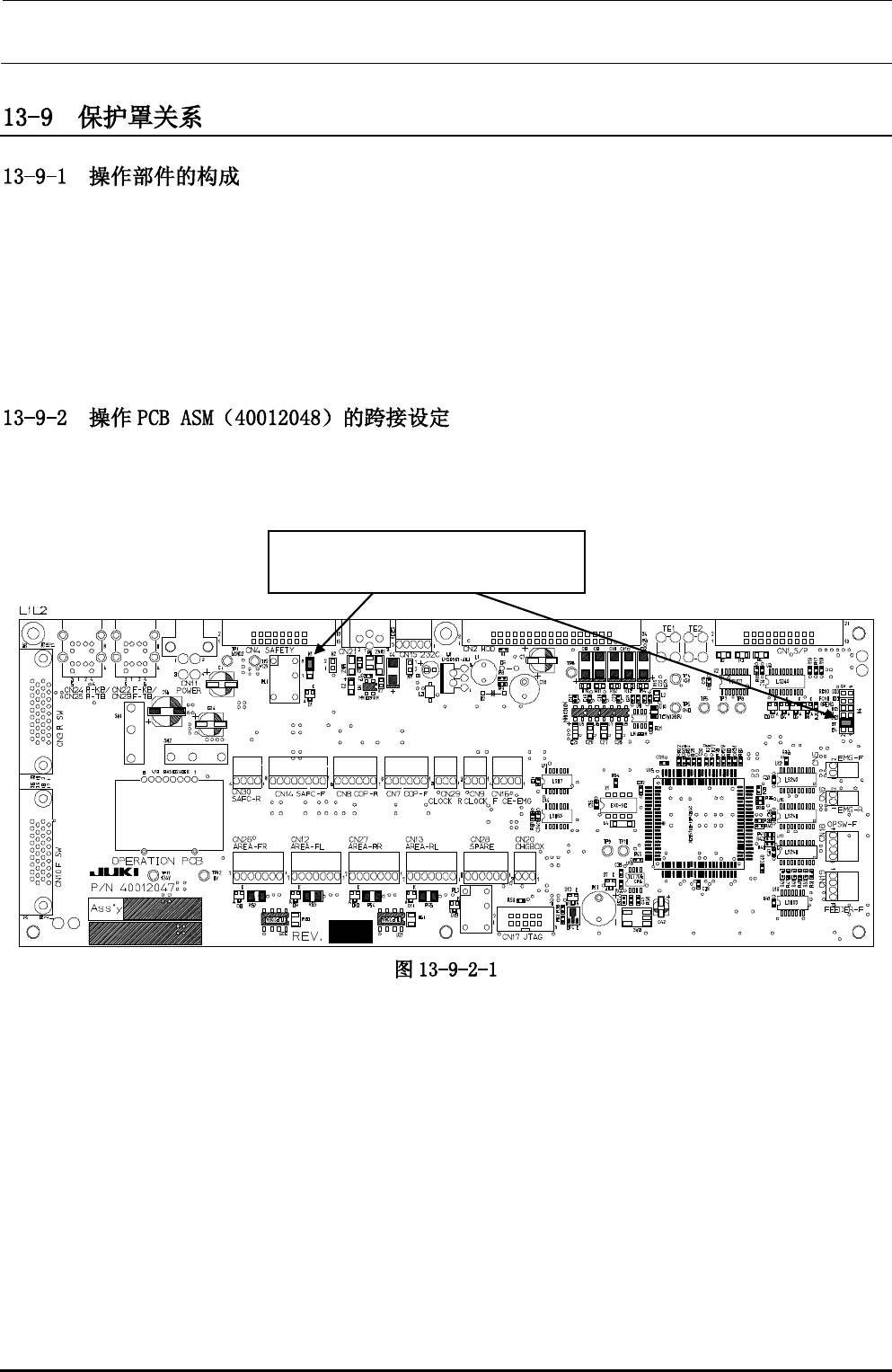

根据图 13-9-2-1，对操作 PCB ASM 的跨接设定进行确认。
确认 W1 的 2-3 之间，W4 的 3-4 之间
安装有插座，其它没有安装。
维修调整要领书
13-47
Rev2.0

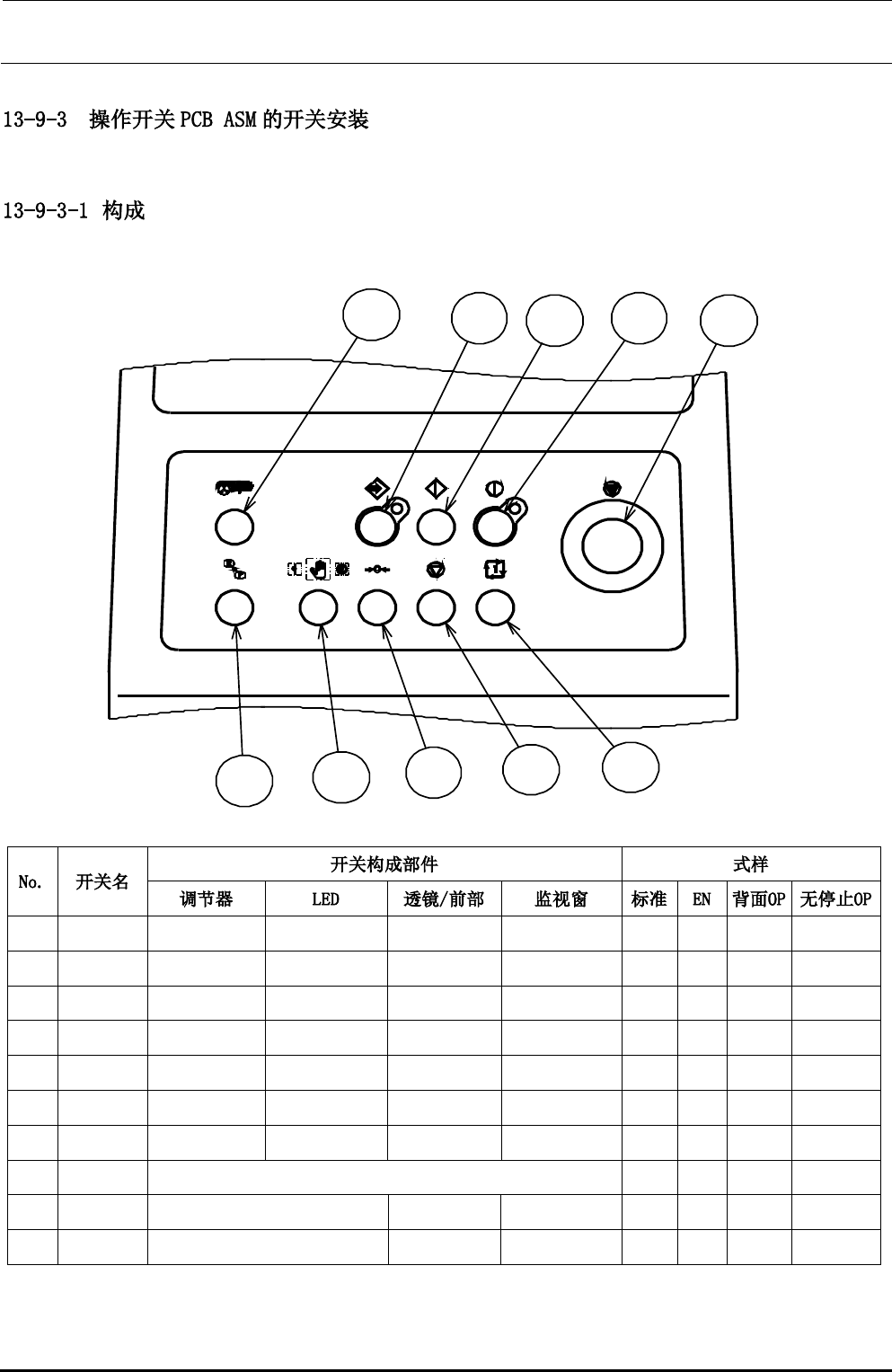

在操作开关 PCB ASM 的插座上，按照下图的式样安装 SW1～SW7 按钮开关。
（1） 前部
SW1 联机 HA005340020 HA00534006A HA00552001B HA00534004A ○ ○ ○ ○
SW2 初始化 HA005340020 HA005340060 HA00552001A HA005520030 ○ ○ ○ ○
SW3 开始 HA005340020 - HA00552001B HA005520030 ○ ○ ○ ○
SW4 停止 HA005340020 - HA005520010 HA005520030 ○ ○ ○ ○
SW5 伺服自由 HA005340020 HA005340060 HA00552001A HA00534004A ○ ○ ○ ○
SW6 循环 HA005340020 HA00534006A HA00552001B HA005520030 ○ ○ ○ ○
SW7 设置 HA005350020 - HA00535003A HA005520020 - ○ ○ ○
SW8 急停 L833E7210A0 ○ ○ ○ ○
SW9 供料可能 40002252 HA005530020 HA005530010 - - - ○
SW10 F/R选择 40002251 HA00553002A HA005530010 - - ○ -
维修调整要领书
13-48
Rev2.0

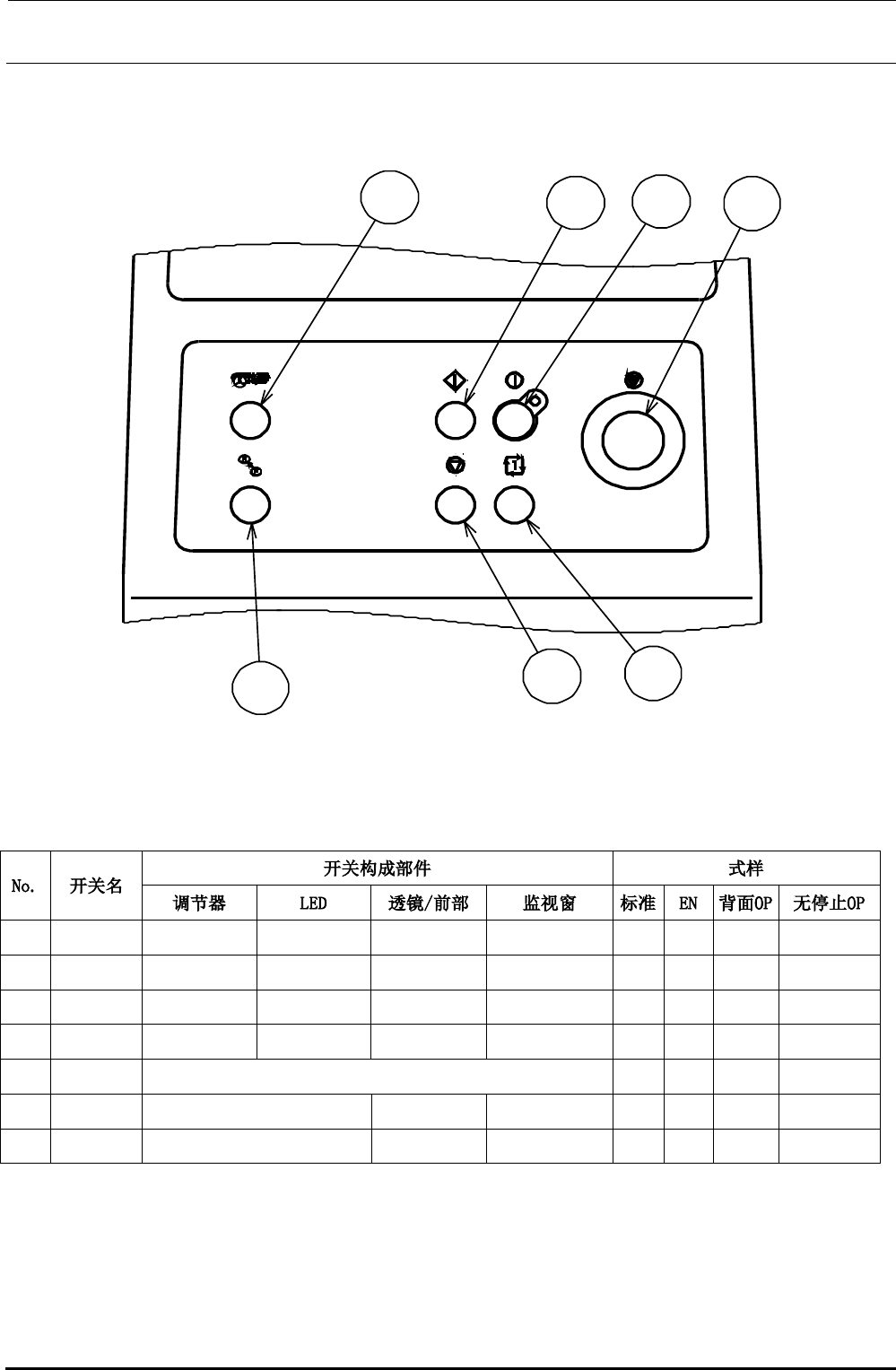

（2）后部
SW3 开始 HA005340020 - L875E921000 L875E521000 ○ ○ ○ ○
SW4 停止 HA005340020 - L875E721000 L875E521000 ○ ○ ○ ○
SW5 伺服自由 HA005340020 HA005340060 L875E821000 L875E621000 ○ ○ ○ ○
SW6 循环 HA005340020 HA00534006A L875E921000 L875E521000 ○ ○ ○ ○
SW8 急停 L833E7210A0 ○ ○ ○ ○
SW9 供料可能 40002252 L876E121000 L876E021000 - - - ○
SW10 F/R选择 40002251 L876E221000 L876E021000 - - ○ -
