维修调整要领书 1-2 Rev1.0 为提高工作效率，请取下侧面保护 罩。卸下侧面保护罩的安装 螺栓就能取下保护 罩。 1） 卸下把 YB 皮带连接器固定在 X 信号终端的 SL60630 92TN。 2） 拧松固定 YB 皮带轮支架组的 SL606209 2TN。 3） 拧松 SM6084002TN，卸下 YB 皮带轮支架组 。 4） 把夹有 YB 皮带的 SL6041292TN 卸下，更换 YB 皮带。…
维修调整要领书
1-1
Rev1.0
1）卸下皮带轮保护罩。
2）卸下同步皮带 YB。（参照 1-1-2）
3）拧松 SL6062592TN。
4）用 SM6085502TS 放松同步皮带 YM。
5）拧松 SL6062592TN，更换 YA 皮带轮支架组。
（不能只更换同步皮带 YM。请更换 YA 皮带轮支架组）
6） 按照相反的顺序进行组装。进行同步皮带 YM 与 YB 皮带的张力调整。
（调整顺序参照 1-3 页）
同步皮带 YM
车台，Y 轴车架
YBL电动机组：L808E3210A0
YBR电动机组：L808E2210A0
YＡ皮带轮支架Ｌ组
：L142E0210A0
YＡ皮带轮支架 R 组
：L142E1210A0
维修调整要领书
1-2
Rev1.0
为提高工作效率，请取下侧面保护罩。卸下侧面保护罩的安装螺栓就能取下保护罩。
1）卸下把 YB 皮带连接器固定在 X 信号终端的 SL6063092TN。
2）拧松固定 YB 皮带轮支架组的 SL6062092TN。
3）拧松 SM6084002TN，卸下 YB 皮带轮支架组。
4）把夹有 YB 皮带的 SL6041292TN 卸下，更换 YB 皮带。
5）按照相反的顺序进行组装。
※在固定 YB 皮带连接器的 SL6062092TN 上涂敷锁定漆 277 后旋紧。
6）调整 YB 皮带的张力。（参照下一页）
Y 皮带支柱（2）
YB 皮带：40000732
X 信号终端
YB 皮带连接器
YB 皮带轮支架Ｌ组：L140E4210A0
YB
皮带轮支架
R
组
：L140E5210A0
车台，Y 轴车架
维修调整要领书
1-3
Rev1.0

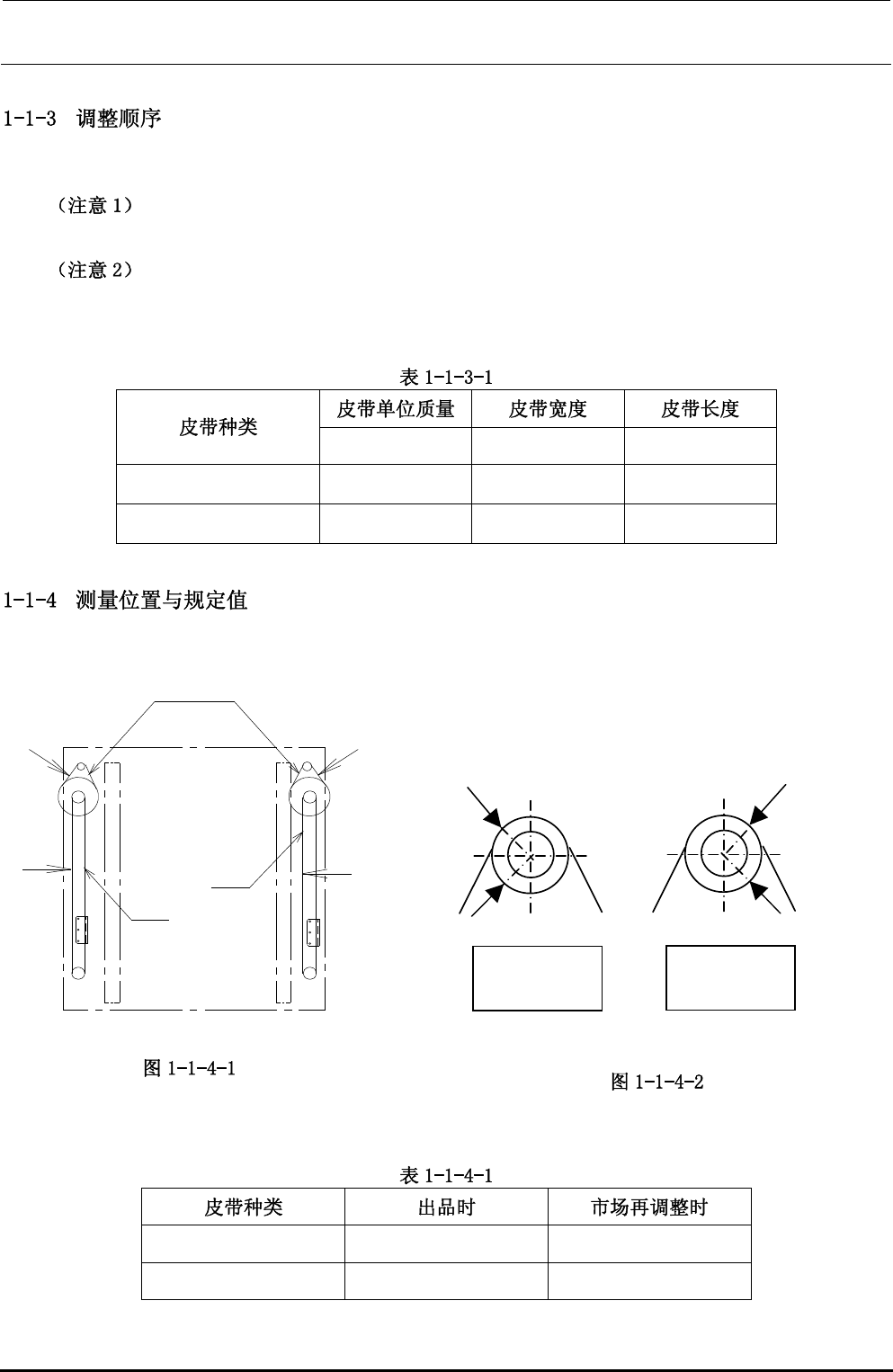

1）用 UNITTA 制的张力计测量下图箭头所指部分的张力，确认测量值在规定范围内。
皮带张力要全部用棒状物敲打皮带的中央部来进行测定，传声器应接收皮带宽度方向
中央部的振动。（皮带两端会增大 30N，须注意。）
X,Y 电动机皮带，由于其张力是随着电动机皮带轮的朝向而变化，所以应在图 1-1-4-2-
的位置测定。
2）张力计的输入值
(g/m·mm)
(mm)
(mm)
同步皮带YM
2.5
40 93
YB皮带
3.8
70
988
1）对下图所示位置进行测量。
YB皮带 1100±50N 800N以上
同步皮带YM 290±50N 160N以上
X 电动机皮带
后部
Y
轴
Y 皮带
Y
皮带
前部
皮带轮定位
螺丝位置 A
皮带轮定位
螺丝位置 B
应在定位螺丝位置 A 或 B 上进行张力测定和调整。
