维修调整要领书  10-4 Rev1.0                 2） 通过旋转螺丝取下与开关内侧相连的导线后，更换开关。             操作单元 紧急开关 ASM 正面 背面

维修调整要领书



10-3

Rev1.0

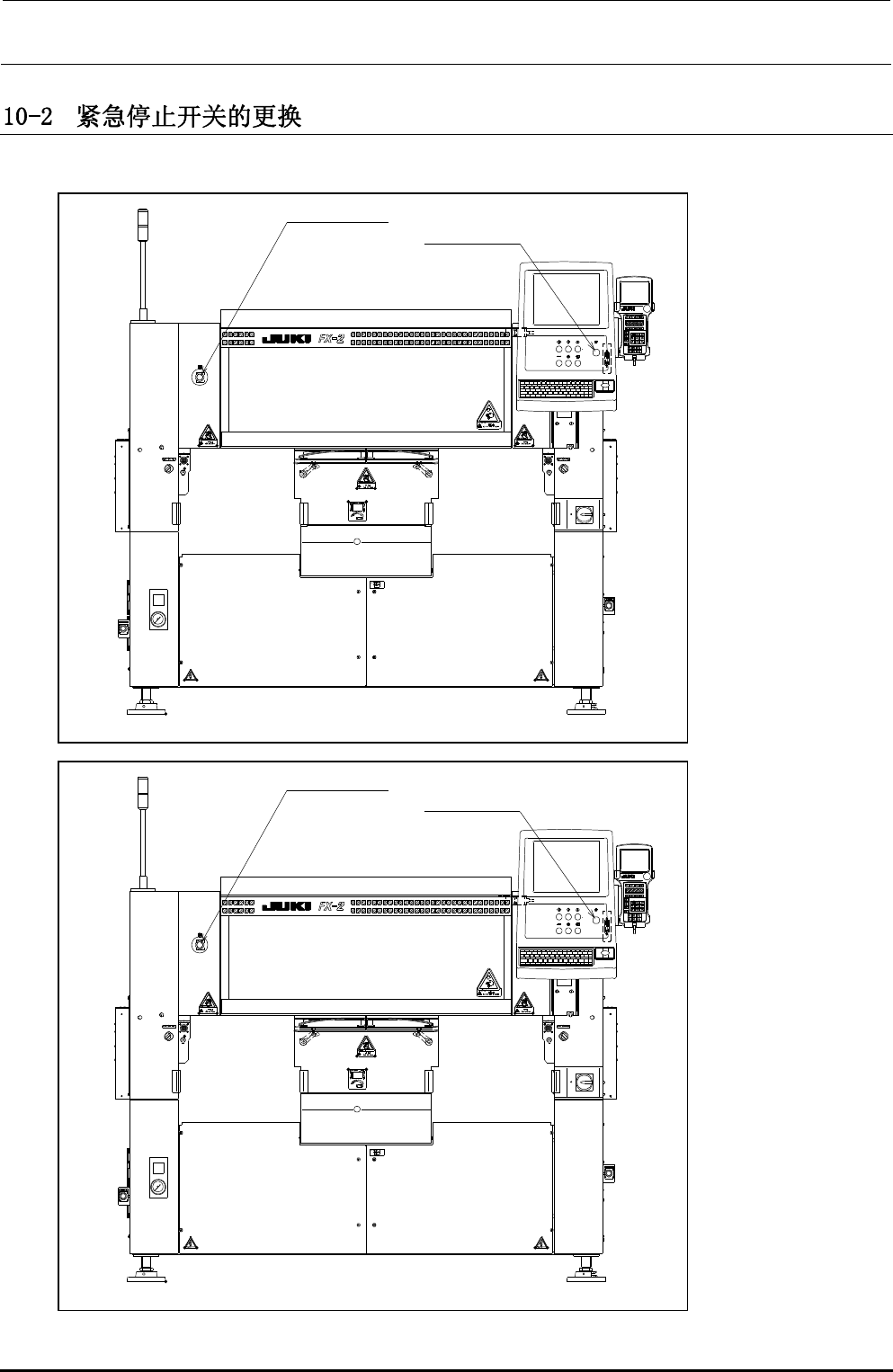

1）紧急停止开关的位置



紧急开关 ASM

维修调整要领书



10-4

Rev1.0



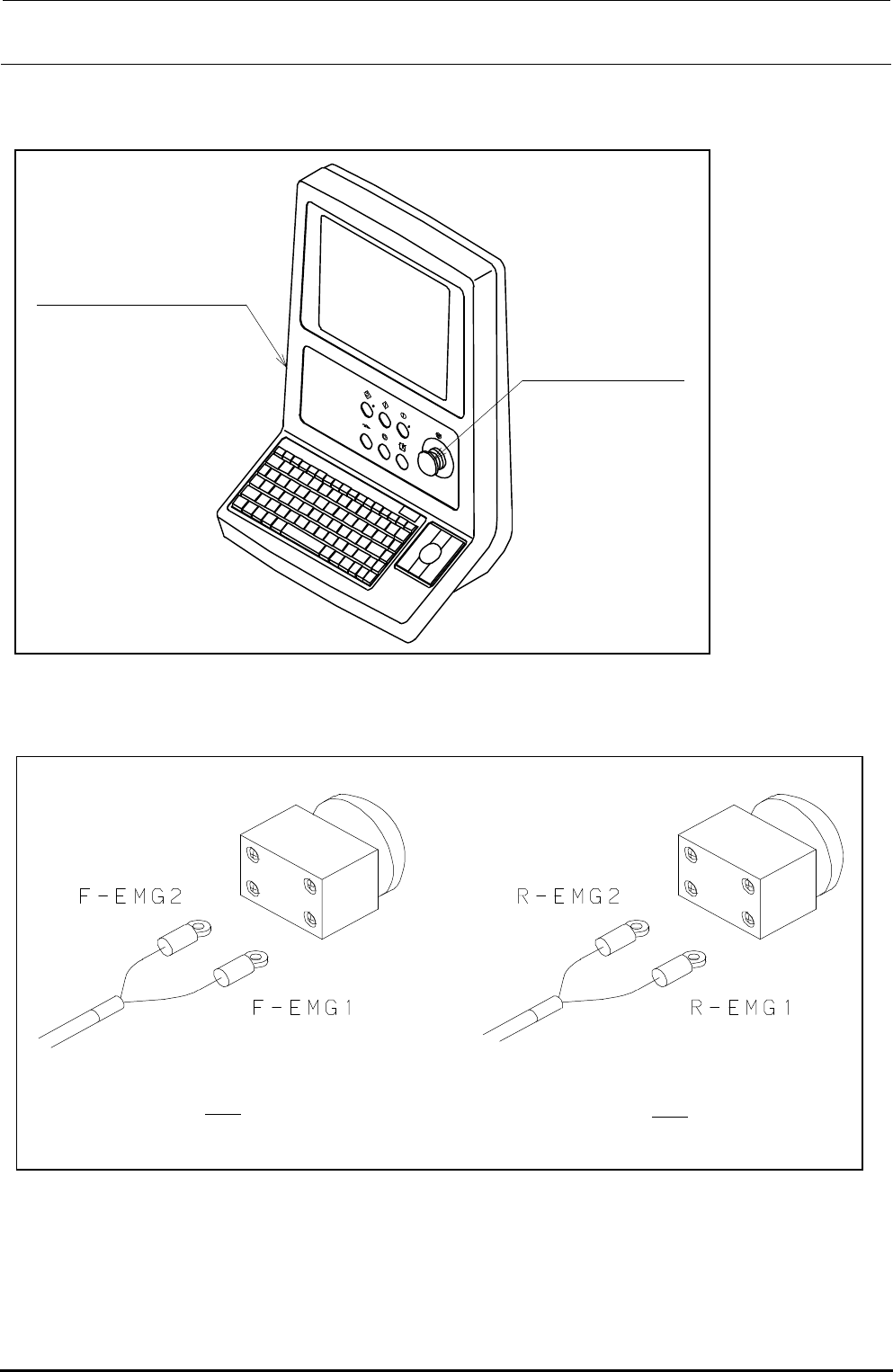

2）通过旋转螺丝取下与开关内侧相连的导线后，更换开关。



操作单元

紧急开关 ASM

正面

背面

维修调整要领书



10-5

Rev1.0



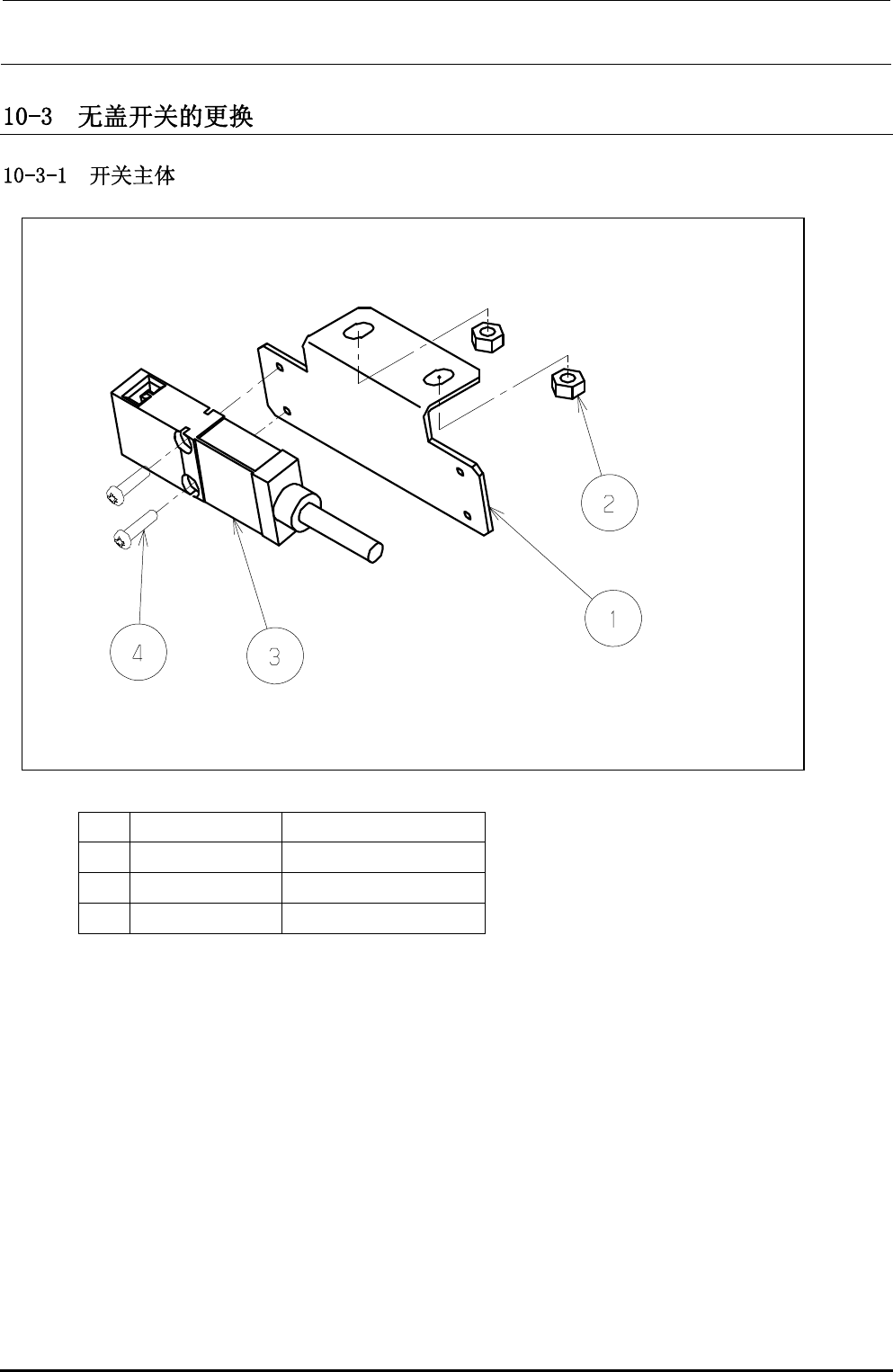

① L125E521000 安全开关支架

② NM6060001SC 六角螺母M6

③ 40002254 开关导线盖ASM

④ SM4041601SC 圆头螺钉M4×16
