维修调整要领书  11-4 Rev1.0 ⑤ RRR 支架组   ① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉M2×5 ③ L830E1210A0 FF发射器 传感器（RR-F）ASM ④ L830E7210A0 FF接收器 传感器（RR-R）ASM  ⑥ RRL 支架组   ① L212E121000 浮动传感器支架 ② SM402050…

维修调整要领书



11-3

Rev1.0

③ FLR 支架组



① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉M2×5

③ L825E6210A0

FF发射器

传感器（FL-F）ASM

④ L826E2210A0

FF接收器

传感器（FL-R）ASM



④FLL 支架组



① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉M2×5

③ L825E8210A0

FF接收器

传感器（FL-F）ASM

④ L826E0210A0

FF发射器

传感器（FL-R）ASM

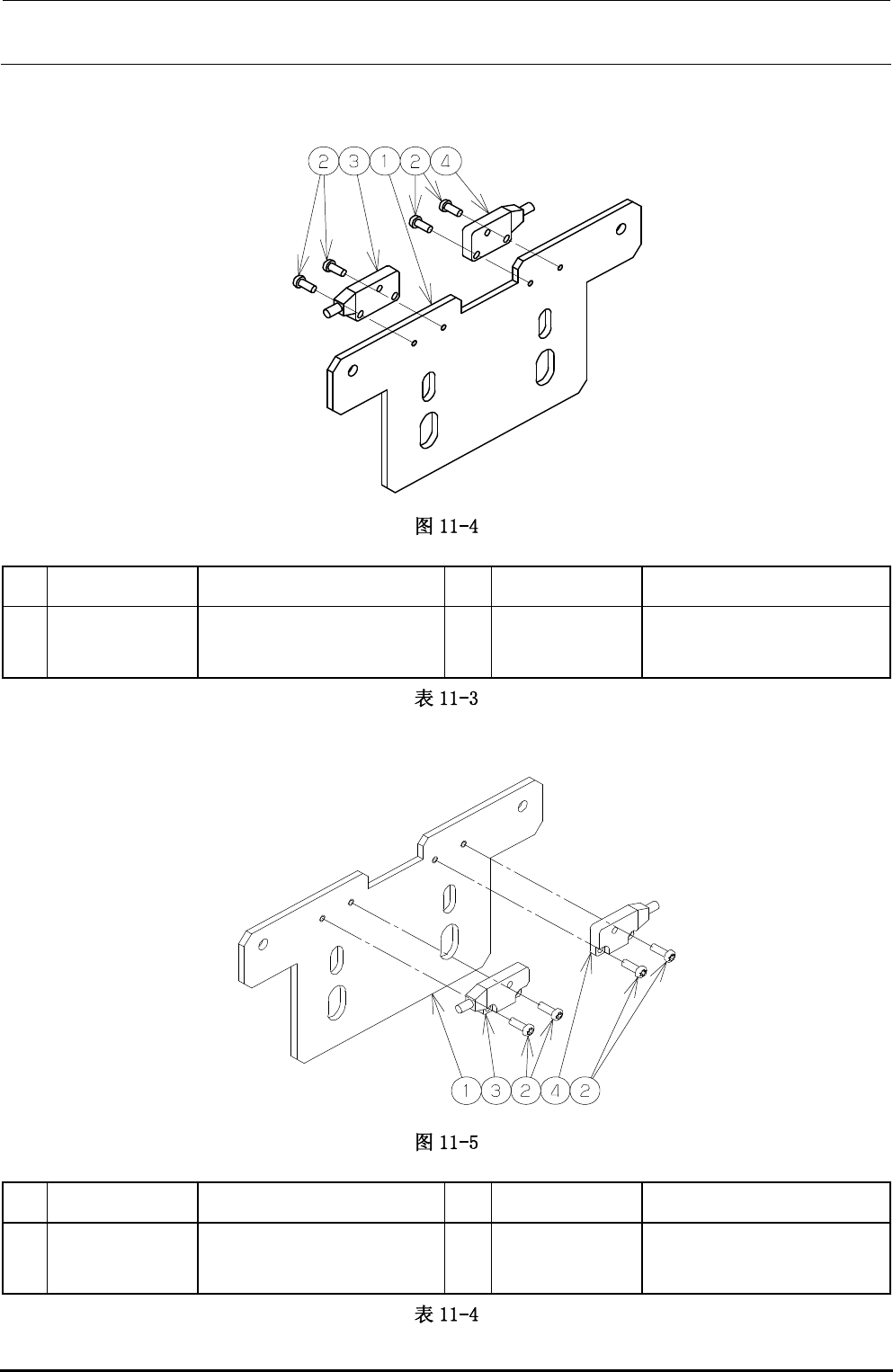

维修调整要领书



11-4

Rev1.0

⑤RRR 支架组



① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉M2×5

③ L830E1210A0

FF发射器

传感器（RR-F）ASM

④ L830E7210A0

FF接收器

传感器（RR-R）ASM



⑥RRL 支架组



① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉M2×5

③ L830E3210A0

FF接收器

传感器（RR-F）ASM

④ L830E5210A0

FF发射器

传感器（RR-R）ASM

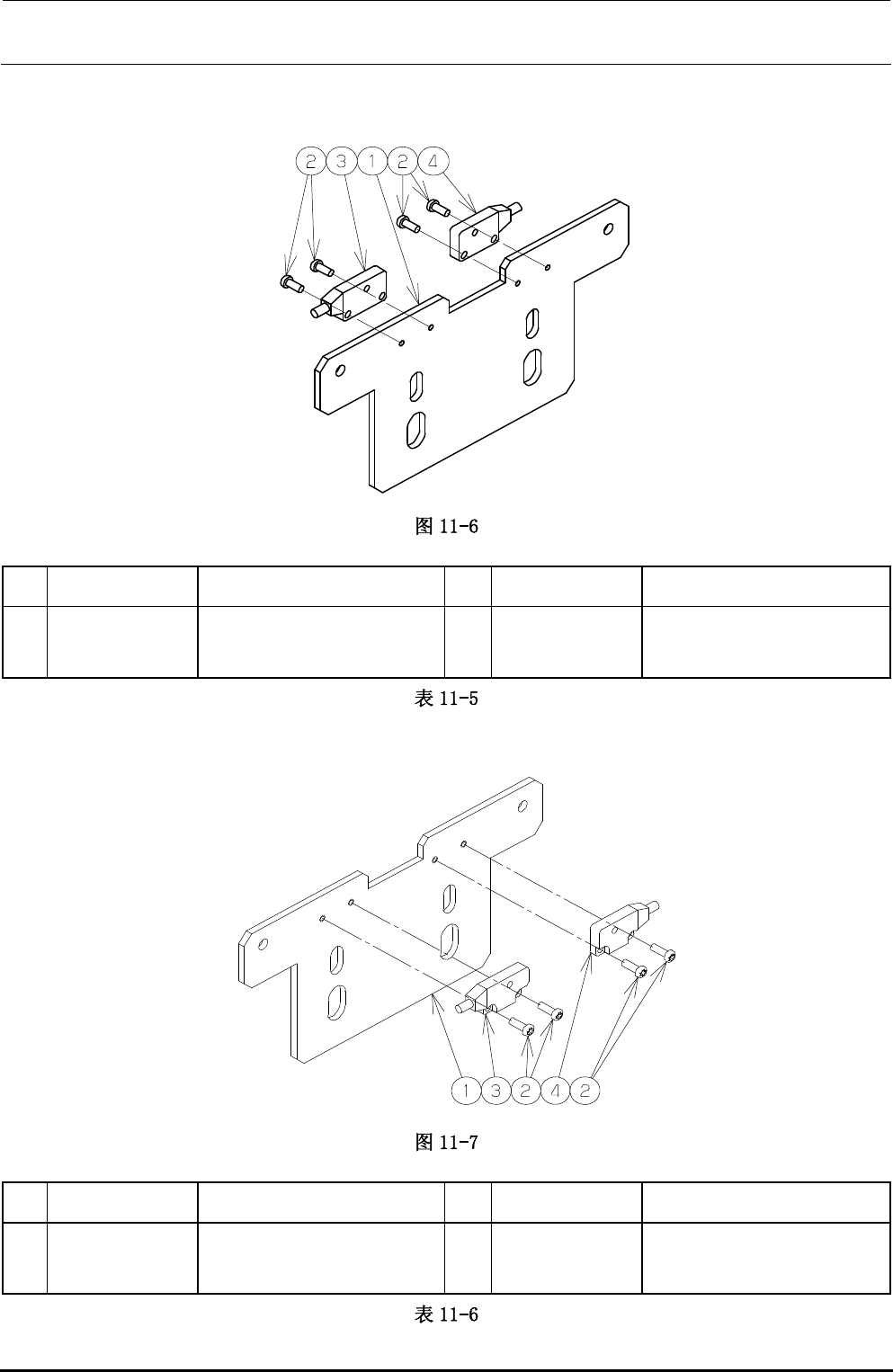

维修调整要领书



11-5

Rev1.0

⑦RLR 支架组



① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉M2×5

③ L826E4210A0

FF发射器

传感器（RL-F）ASM

④ L827E0210A0

FF接收器

传感器（RL-R）ASM



⑧RLL 支架组



① L212E121000 浮动传感器支架 ② SM4020501SC 圆头螺钉M2×5

③ L826E6210A0

FF接收器

传感器（RL-F）ASM

④ L826E8210A0

FF发射器

传感器（RL-R）ASM
