维修调整要领书 12-1 Rev1.0 ① L112E521000 软驱支架 ② E9619729000 软驱 ③ SL4030691SC 带垫片螺钉M3×6 ④ SL6061292TN 带垫圈内六角螺钉M6×12
维修调整要领书
11-6

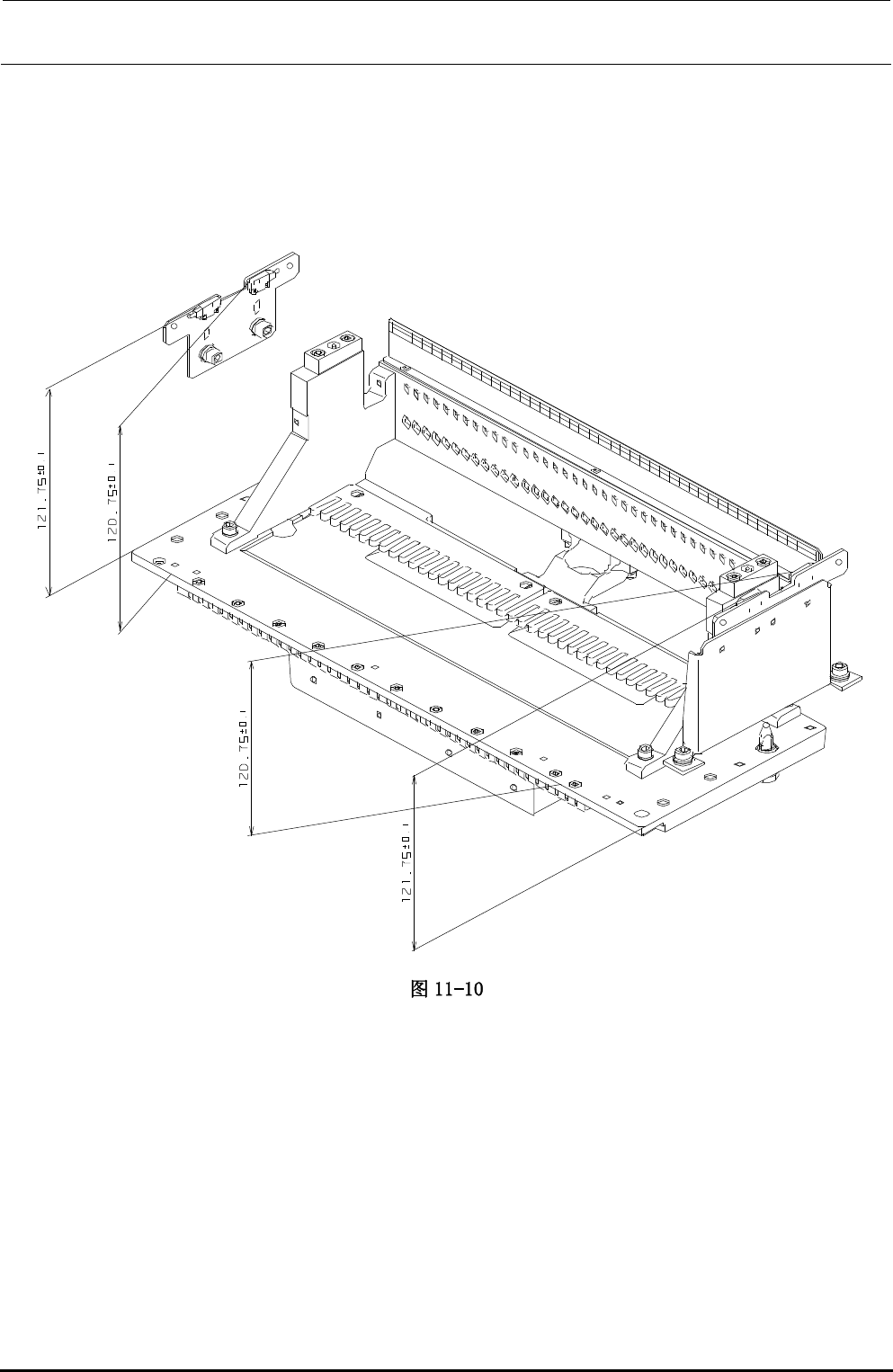

3）更换后传感器的高度调整。
调整传感器的高度，使供料器上部到跟前的传感器上部的距离为 121.75±0.1mm，到里面的传感器
上部的距离为 120.75±0.1mm，然后固定。
4）确认光轴是否吻合。
①把各个传感器的插头与所定的位置相连接，并接上主机电源。
②如果光轴相吻合，则受光侧的 LED 红绿灯都亮。
（红灯是“运行”指示灯。绿灯是“正常”指示灯。）
5）安装供料器并进行确认。
Rev1.0
维修调整要领书

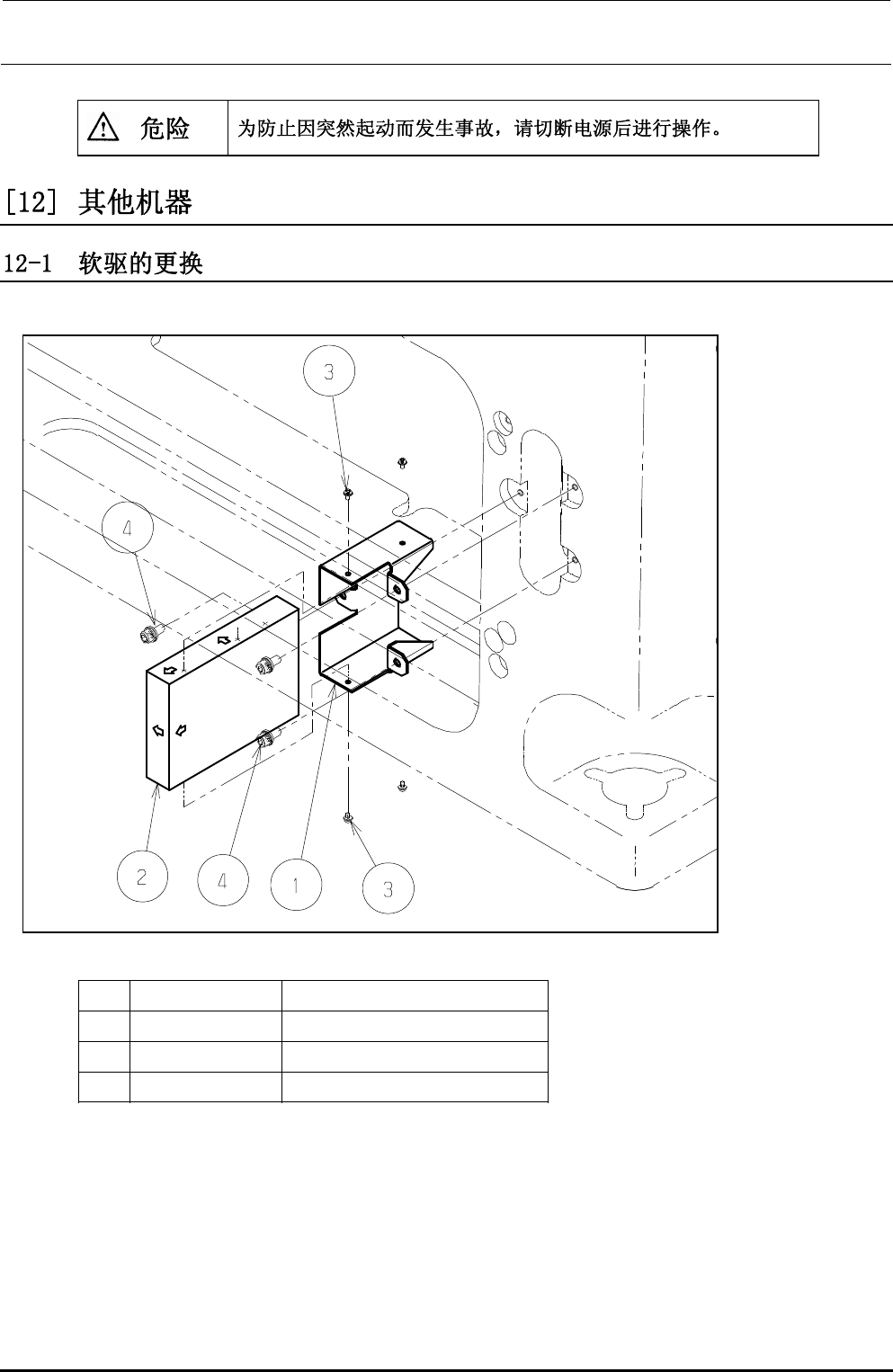

12-1
Rev1.0
① L112E521000 软驱支架
② E9619729000 软驱
③ SL4030691SC 带垫片螺钉M3×6
④ SL6061292TN 带垫圈内六角螺钉M6×12
维修调整要领书

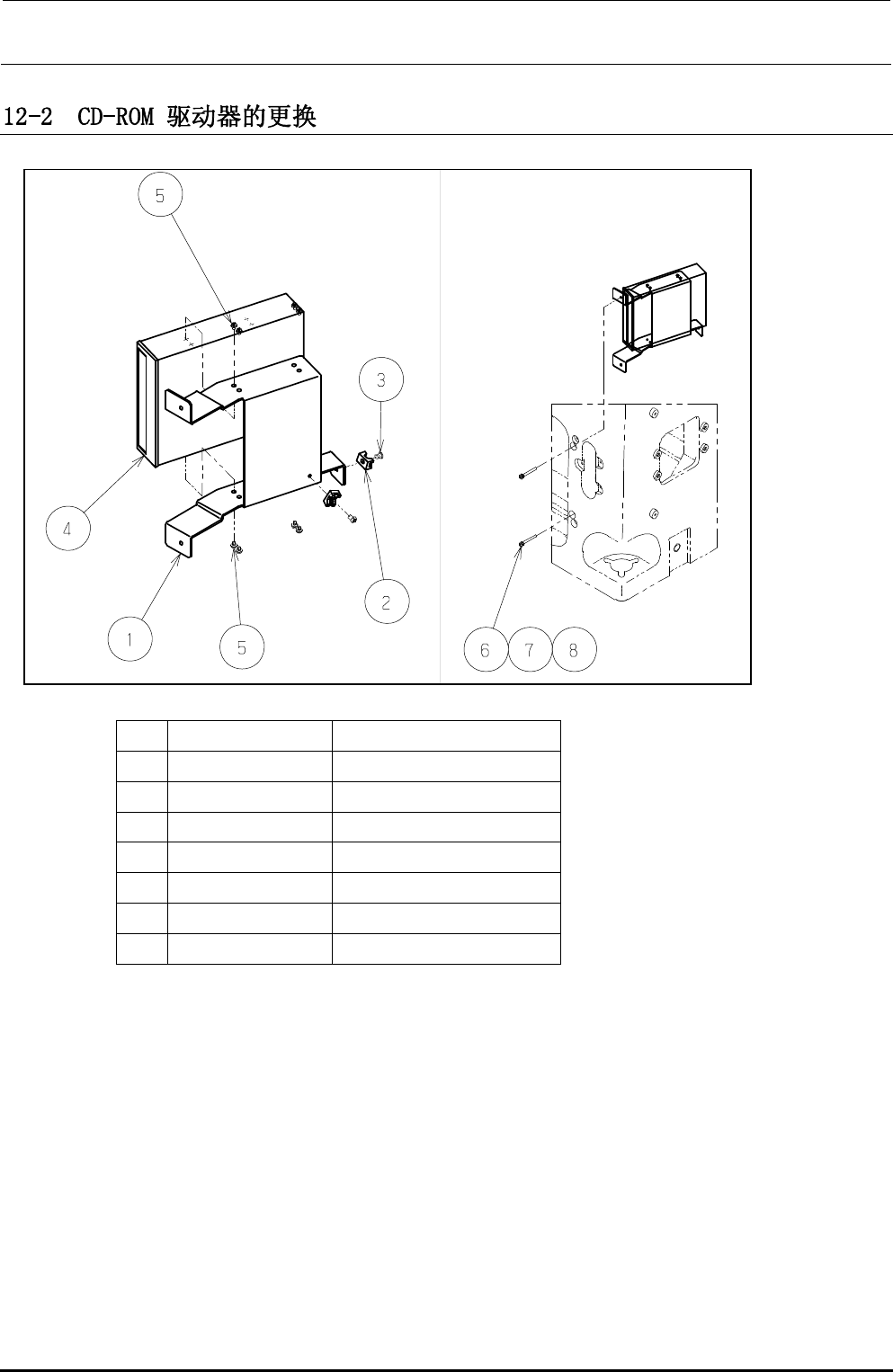

12-2
Rev1.0
① L112E621000 CD-ROM支架
② HX002940000 固定支架
③ SM4040601SC 圆头螺钉M4×6
④ 40003285 CDD（CD-ROM驱动器）
⑤ SL4030691SC 带垫片螺钉M3×6
⑥ SM6066002TN 内六角螺钉M6×60
⑦ WS0610002KN 弹簧垫圈M6
⑧ WP0641601SC 垫圈M6
