维修调整要领书 12-4 Rev1.0 采用触摸式控制屏的场合，在更换 LCD（液晶显示 ）监测器后需要进行触摸 式控制屏的设定。 1） 先按 开始 按 钮，再依次选择[程序（P）]→[Gun zeTPDD]→[校准]。 2） 于是出现触摸式控制屏的校准画 面，请根据画面指示触摸[×]的中心。 3） 于是画面转换，在别的位置显示 出[×]，请同样触摸一下。 合计触摸 4 处后，校准结束，回复 到通常的画面。 …
维修调整要领书
12-3
Rev1.0

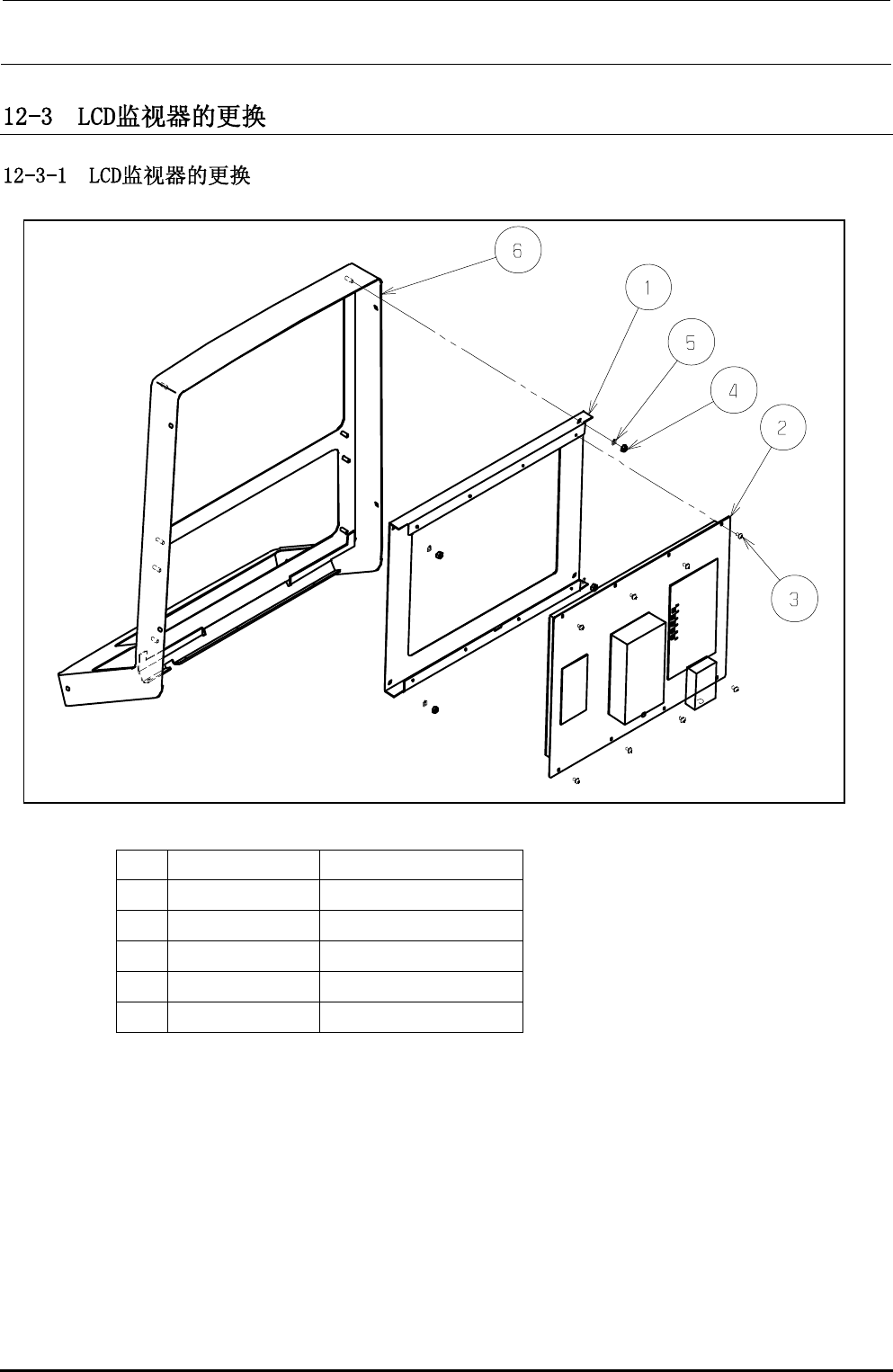

① L180E221000 LCD屏
② L910E121000 LCD
③ SL4030691SC 带垫片螺钉M3×6
④ NM6040001SC 六角螺母M4
⑤ WS0410002KN 弹簧垫圈M4
⑥ L180E121000 操作箱
维修调整要领书
12-4
Rev1.0
采用触摸式控制屏的场合，在更换 LCD（液晶显示）监测器后需要进行触摸式控制屏的设定。
1）先按开始按钮，再依次选择[程序（P）]→[GunzeTPDD]→[校准]。
2）于是出现触摸式控制屏的校准画面，请根据画面指示触摸[×]的中心。
3）于是画面转换，在别的位置显示出[×]，请同样触摸一下。
合计触摸 4 处后，校准结束，回复到通常的画面。
（不需要从新起动。）
维修调整要领书
12-5
Rev1.0
LCDBACKLIGHT 的更换请按下述要领进行。
L877E321000LCDBACKLIGHT
1）拔掉插座。
2）按住用于固定 BACKLIGHT 的压爪，拔出 BACKLIGHT。
这时请注意不要空手触摸冷阴极管。
3）装配时按逆顺序进行。
