维修调整要领书 12-7 Rev1.0 各设定项目的初始值按输入解像度 区分如下。 VGA 输入时 图像像素调整：32 （10 0000b）/相位调整： 0 8（001000b）/水平调整：32（100000b） /垂 直调整： 32（100000b） SVGA 输入时 图像像素调整：40 （10 1000b）/相位调整： 6 0（111100b）/水平调整：61（111101b） /垂 直调整： 20（010100b）…
维修调整要领书
12-6
Rev1.0

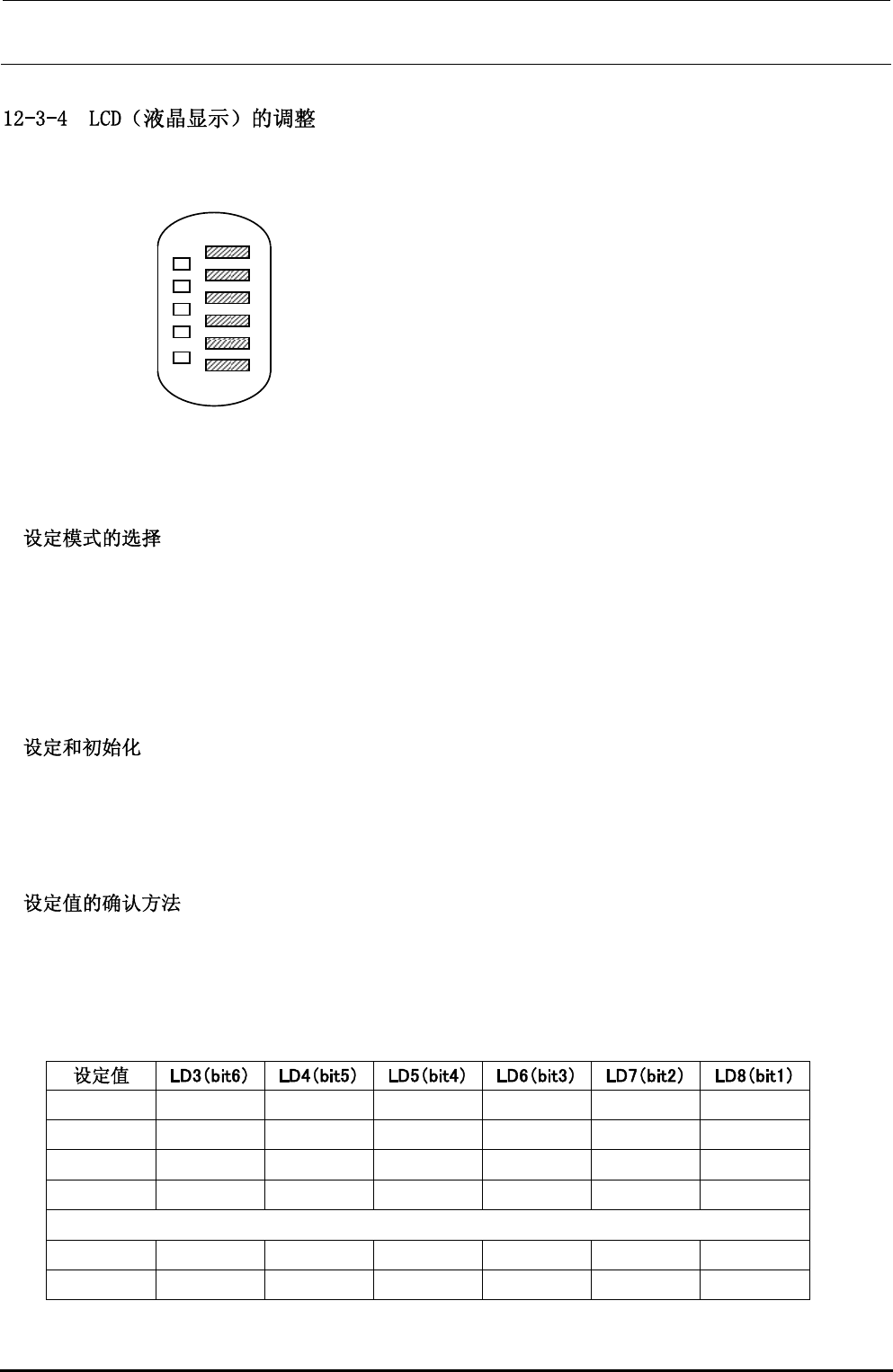

卸下操作部分背面的“OPVRCOVER”（壳盖），即可进行调整。
里面有下图所示的 5 个 SW（开关）和 6 个 LED（发光二极管）。操作这些 SW 进行调整。
〈调整方法〉
必须针对输入信号的解像度（VGA/SGVA）分别进行调整。
（VGA 是 BIOS 设定时的画面，SGVA 是 Windows 起动时的画面。）
开关 SW1 是用来选择设定项目的，每次连续按 2 秒钟，设定项目即改变一项。
1 次…图像像素调整
2 次…相位调整
3 次…水平调整
4 次…垂直调整
5 次…解除设定模式以下循环
可用设定值变更开关“SW2：UP 或 SW3：DOWN”进行调整。
同时，不论正在进行哪个项目的调整，只要把复原开关（SW4）按住一定时间（5 秒钟），所有项目均
恢复到初始值。
但用初始值不能正确显示画面，所以绝对不要进行初始化。
把选择设定用的开关 SW1 每次连续按 2 秒钟，即可选择一次设定项目。这时，若按一下设定值确认用
开关 SW5，则图像总体像素调整值、图像的闪变调整值、水平方向调整值、垂直方向调整值等各设定
值的内容就会通过发光二极管以 6 位的二进制值显示出来。
各发光二极管对设定值的显示
各发光二极管对设定值的显示状态如下表所示。
0 ○ ○ ○ ○ ○ ○
1 ○ ○ ○ ○ ○ ●
2 ○ ○ ○ ○ ● ○
3 ○ ○ ○ ○ ● ●
省略
62 ● ● ● ● ● ○
63 ● ● ● ● ● ●
注）●：点亮○：熄灭
SW1
SW2
SW3
SW4
SW5
ID3
ID4
ID5
ID6
ID7
ID8
维修调整要领书
12-7
Rev1.0
各设定项目的初始值按输入解像度区分如下。
VGA 输入时
图像像素调整：32（100000b）/相位调整：08（001000b）/水平调整：32（100000b）/垂直调整：
32（100000b）
SVGA 输入时
图像像素调整：40（101000b）/相位调整：60（111100b）/水平调整：61（111101b）/垂直调整：
20（010100b）
出厂时各设定项目的初始值按输入解像度区分如下。
VGA 输入时
图像像素调整：56（111000b）/相位调整：08（001000b）/水平调整：32（100000b）/垂直调整：
29（011101b）
SVGA 输入时
图像像素调整：40（101000b）/相位调整：60（111100b）/水平调整：46（101110b）/垂直调整：
17（010001b）
选择各项目后，如一定时间（5 秒钟）内不进行 UP/DOWN、RESET 等各开关的操作，则所设定的模式被
解除，恢复到设定模式输入等待状态。在模式被解除的同时，显示模式选择的发光二极管也熄灭。
各项目的液晶显示在出厂时均已设定好，更换液晶显示后不需要再调整，但如果显示状态难于看清时，
请检查设定值并进行调整。
VGA 模式时的显示如下图所示，形成图像蔓延显示（上面部分重复显示）。
这不是质量问题，请注意。
VGA 显示
液晶屏框
监测器表面脏污时，请用干布轻轻擦拭。若脏污不易擦掉，请使用乙醇或异丙醇（IPA）。如使用此外
的药品或化学抹布，则监测器表面可能变质，导致显示不正常。另外，如使用了不清洁的抹布，则可
能污染屏幕表面，所以请使用清洁的抹布，同时避免反复使用同一块抹布。
维修调整要领书
12-8
Rev1.0
更换 SSD 时，除下列必需的部件以外还需要 FX-2 主机工作时必要的 。
对 MS 参数等进行更新时，请从菜单栏的[文件]→[从控制数据管理]进行备份。
此外，对于 也请使用软盘等备份。
更换 SSD 时，请务必按照手册的顺序进行。
注） ： olid tate rive（固态驱动器）
① FX-2EnvironmentDisk（SSD）
FX-2 必须要有 （在 WindowsXP，RTX 等操作系统中都包含有 FX-2 的工作
环境）。
共同（日·英·中） EnvironmentDISK（FX-2） 40076179 FX-2
② FX-2 系统程序安装盘
这是 FX-2 的软件。储存着 FX-2 的所有系统程序，所有的语言使用共同的程序。
③ FlexlineDB 安装盘：部件的程序库和数据库。
