维修调整要领书  12-13 Rev1.0 FX-2 系列与 HLC 间的 通信，需进行网络的设置。在 线使用 HLC 时必 须进行设置。 <设置顺序> ① TC P/IP 设置 ② 共享文件 夹设置 ③ 用户登录 注意） 用 WindowsNT 和 WindowsXP 时的设定方法不一样。 用 WindowsNT 时，请按 12- 4-4-1 章～ 12-4-4-3 章的步骤设定，而用 Win…

100%1 / 219
维修调整要领书
12-12
Rev1.0

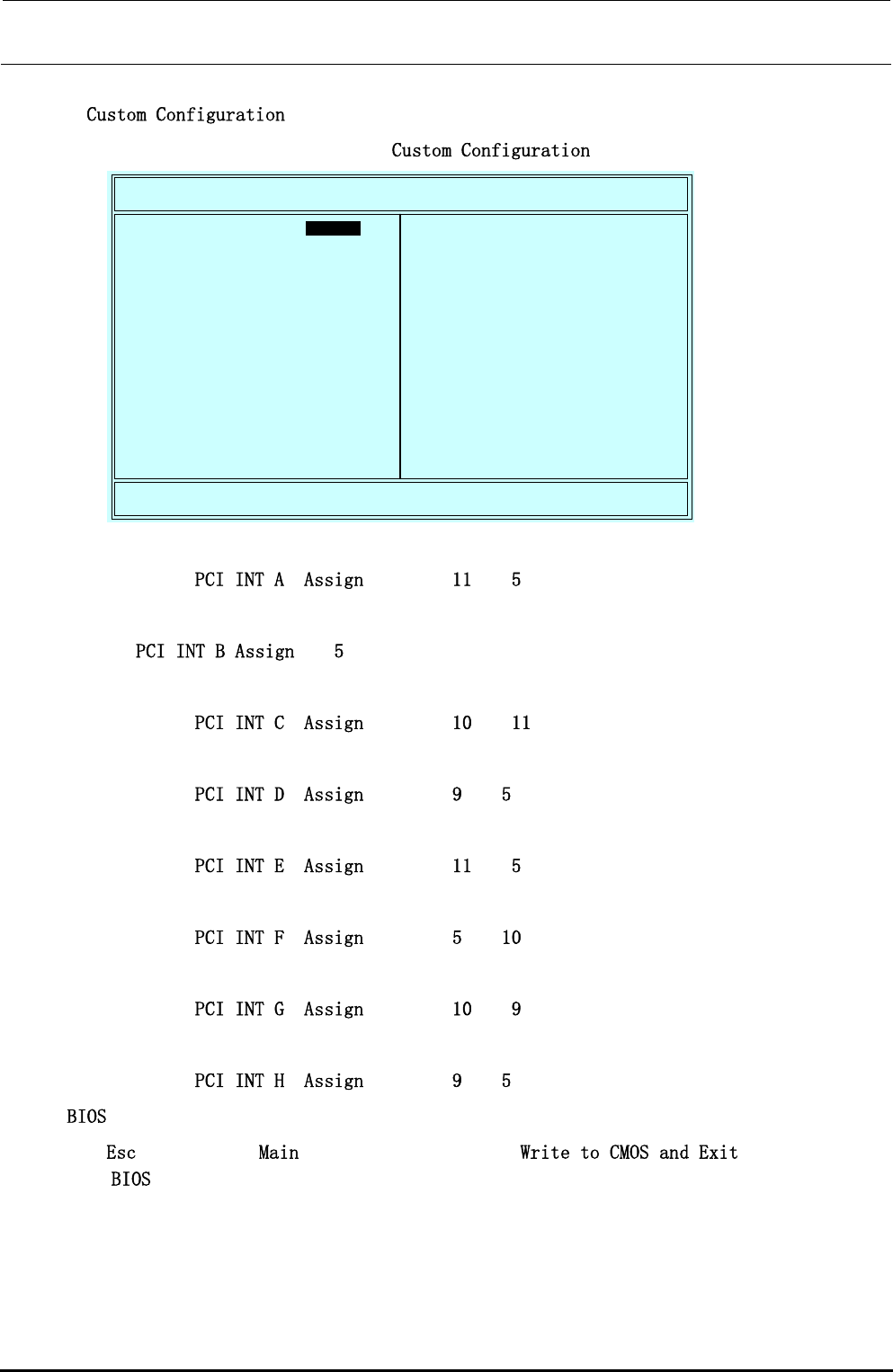

8） “ ”的变更
变成 Main 画面之后，把游标移动到“ ”，显示出以下的画面。
9） “PCIINTAAssign”的变更
请将光标置于“ ”，进行“ ”→“ ”的变更。
10）“PCIINTBAssign”的变更
请确认“ ”是“ ”。
11）“PCIINTCAssign”的变更
请将光标置于“ ”，进行“ ”→“ ”的变更。
12）“PCIINTDAssign”的变更
请将光标置于“ ”，进行“ ”→“ ”的变更。
13）“PCIINTEAssign”的变更
请将光标置于“ ”，进行“ ”→“ ”的变更。
14）“PCIINTFAssign”的变更
请将光标置于“ ”，进行“ ”→“ ”的变更。
15）“PCIINTGAssign”的变更
请将光标置于“ ”，进行“ ”→“ ”的变更。
16）“PCIINTHAssign”的变更
请将光标置于“ ”，进行“ ”→“ ”的变更。
17） 结束
按＜ ＞键，返回到 画面，按其中菜单上的“ ”之后，
保存 的设定，并结束 BIOS。
SystemBiosSetup
–
CustomConfiguration
(C)2003GeneralSoftware,Inc.Allrightreserved
↑/↓/←/→<CR>/<Tab>toselector<PgUp>/<PgDn>/+/-tomodify
<Esc>toreturntomainmenu
ParallelPort:>Enabled
ParallelPortIRQ:7
UART1:Enabled
UART1Address:3F8h
UART1IRQ:4
PrimaryIDEcabletype:
40-Wier
IDE0MOTEROFFTime:Disabled
IDE1MOTEROFFTime:Disabled
PCIINTAAssign:5
PCIINTBAssign:5
PCIINTCAssign:11
PCIINTDAssign:5
DIAGProgram:Disabled
ParallelPortAddress:378h
ParallelPortMode:Printer
UART2:Enabled
UART2Address:2F8h
UART2IRQ:3

SecondaryIDEcabletype:40-Wire
IDE2MOTEROFFTime:Disabled
IDE3MOTEROFFTime:Disabled
PCIINTEAssign:5
PCIINTFAssign:10
PCIINTGAssign:9
PCIINTHAssign:5
维修调整要领书
12-13
Rev1.0
FX-2 系列与 HLC 间的通信，需进行网络的设置。在线使用 HLC 时必须进行设置。
<设置顺序>
①TCP/IP 设置
②共享文件夹设置
③用户登录
注意）用 WindowsNT 和 WindowsXP 时的设定方法不一样。用 WindowsNT 时，请按 12-4-4-1 章～
12-4-4-3 章的步骤设定，而用 WindowsXP 时，请按 12-4-4-4 章～12-4-4-6 章的步骤设定。
1）请从开始菜单选择“控制面板”。
2）请双击“网络连接”图标。
维修调整要领书
12-14
Rev1.0
3）于是显示“网络连接”的对话框。请从其中选择“LocalAreaConnection”图标，击鼠标右键，
选择“属性（R）”。
4）显示[本地连接的属性]对话框。请在这对话框内选择①“InternetProtocol(TCP/IP)”，按②[属
性(R)]按钮。
①
②
