维修调整要领书 12-14 Rev1.0 3） 于是显示“网络连接”的对话框 。请从其中选择“LocalArea Connection”图标， 击鼠标右键， 选择“属性（R）”。 4） 显示[本地连接的属性]对话框。 请在这对话框内选择①“Intern et Protocol ( TCP/IP)”， 按② [ 属 性(R)] 按钮。 ① ②
维修调整要领书
12-13
Rev1.0
FX-2 系列与 HLC 间的通信，需进行网络的设置。在线使用 HLC 时必须进行设置。
<设置顺序>
①TCP/IP 设置
②共享文件夹设置
③用户登录
注意）用 WindowsNT 和 WindowsXP 时的设定方法不一样。用 WindowsNT 时，请按 12-4-4-1 章～
12-4-4-3 章的步骤设定，而用 WindowsXP 时，请按 12-4-4-4 章～12-4-4-6 章的步骤设定。

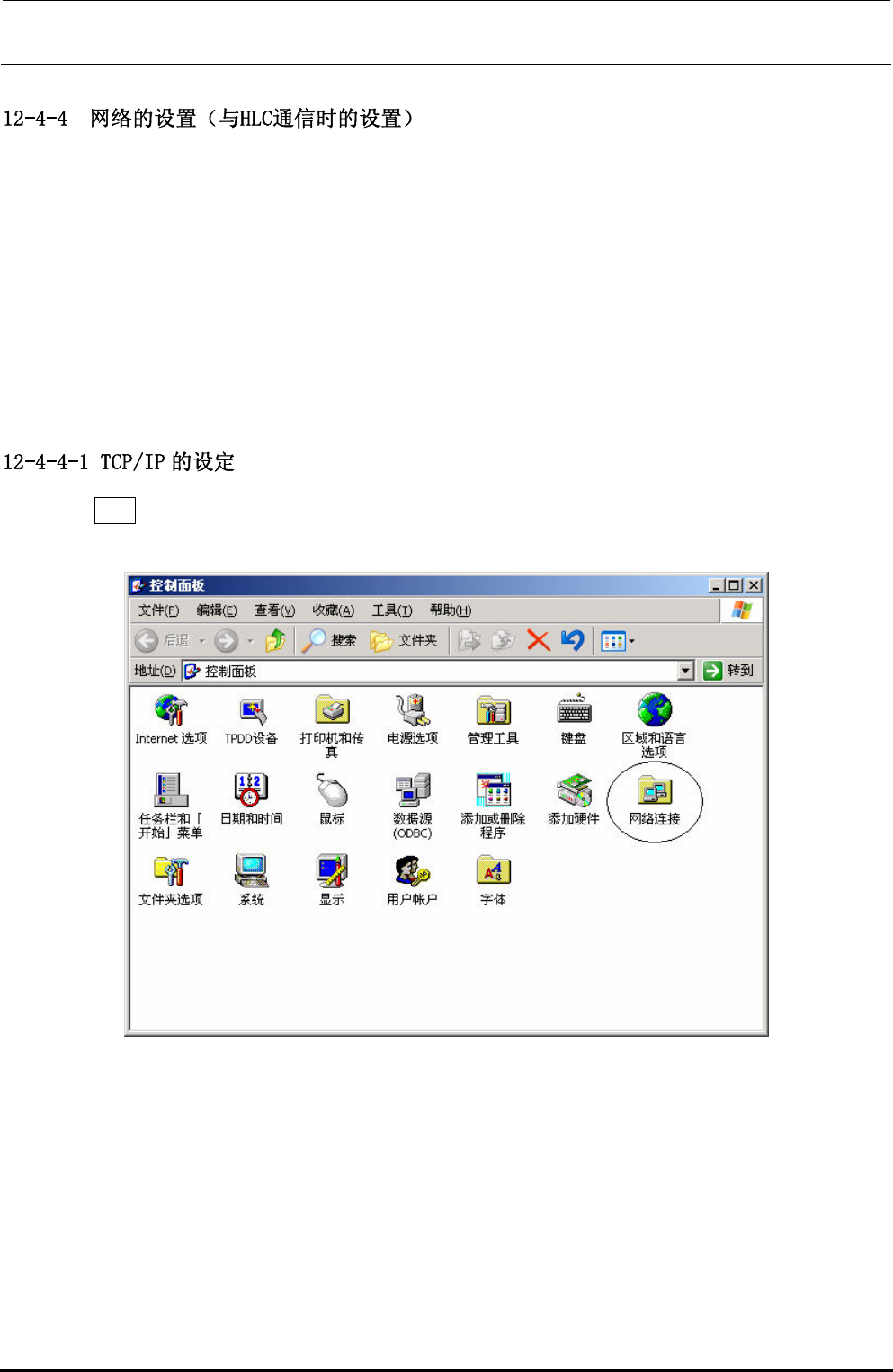

1）请从开始菜单选择“控制面板”。
2）请双击“网络连接”图标。
维修调整要领书
12-14
Rev1.0

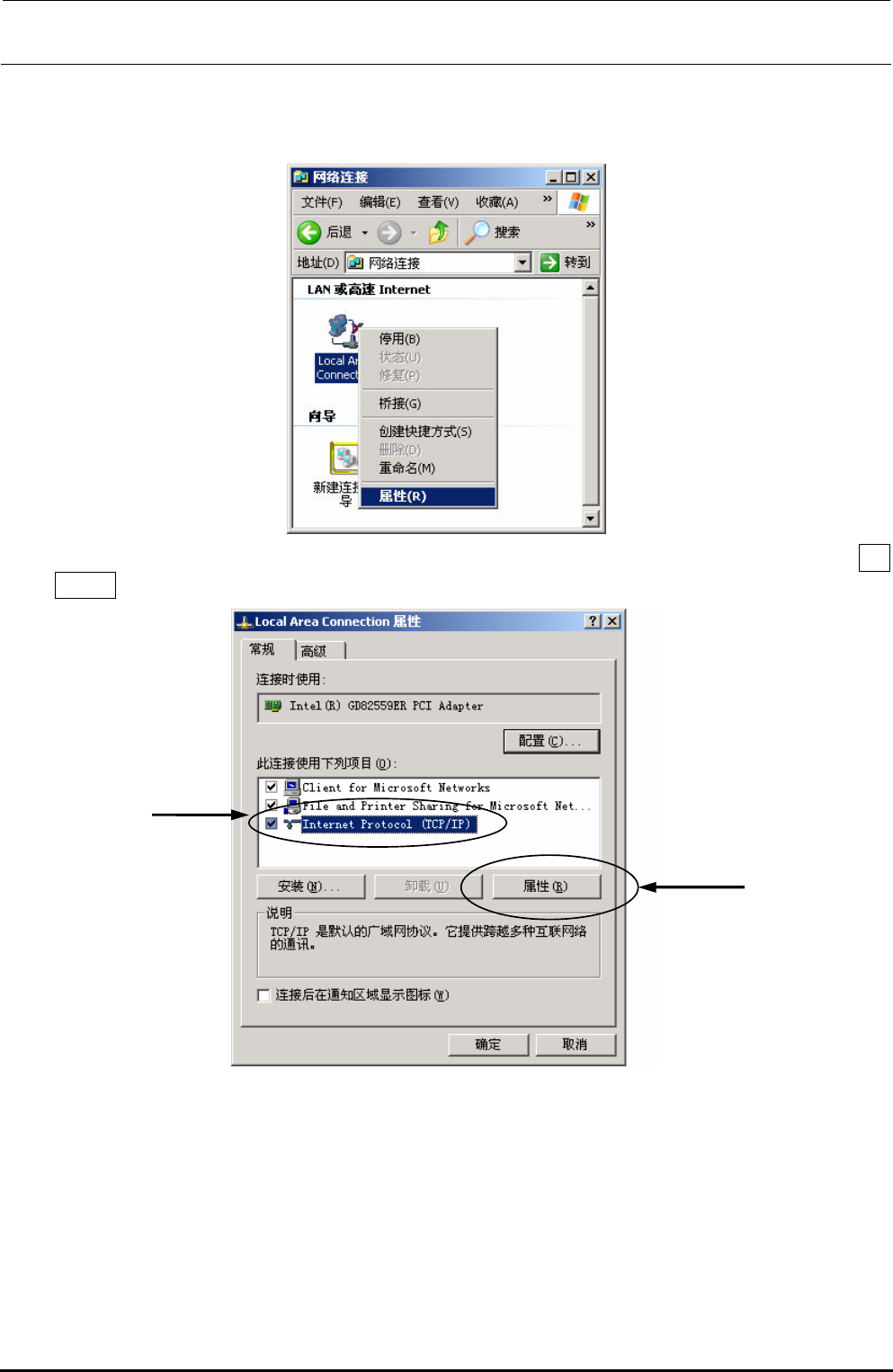

3）于是显示“网络连接”的对话框。请从其中选择“LocalAreaConnection”图标，击鼠标右键，
选择“属性（R）”。
4）显示[本地连接的属性]对话框。请在这对话框内选择①“InternetProtocol(TCP/IP)”，按②[属
性(R)]按钮。
①
②
维修调整要领书
12-15
Rev1.0

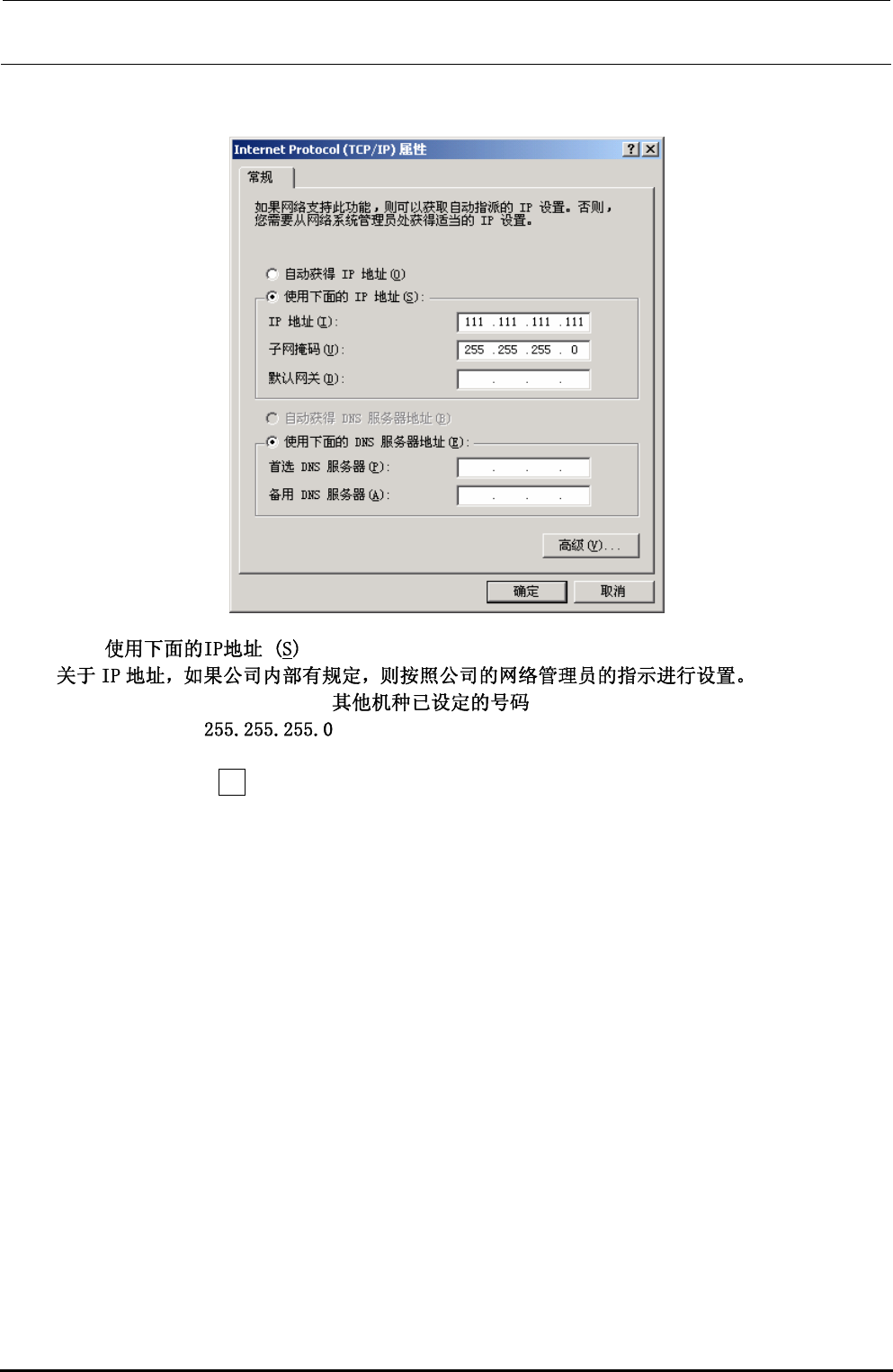

5）于是显示[InternetProtocol(TCP/IP)属性]的的对话框。
选择“ ”,输入[IP地址]和[子网掩码]。
若无指定，请设
定号码，但不要用与 HLC 连接的 。此处，设置为[111.111.111.111]。
子网掩码处输入[ ]。此外，如果有必要的话，请按照公司内网络管理员的指示，对
[默认网关]、[DNS 服务器]等进行设置。
设定结束后，请按 OK 键。
