维修调整要领书 1-5 Rev1.0 1） 与 1-1-1 同步皮带 Y M 的更换要领相同。 1） 与 1-1-1 同步皮带 Y M 的更换要领相同。 1） 与 1-1-2YB 皮带的更换要领相 同。 1） 与 1-1-1 同步皮带 YM 的更换要领相同。
维修调整要领书
1-4
Rev1.0
1）同步皮带 YM

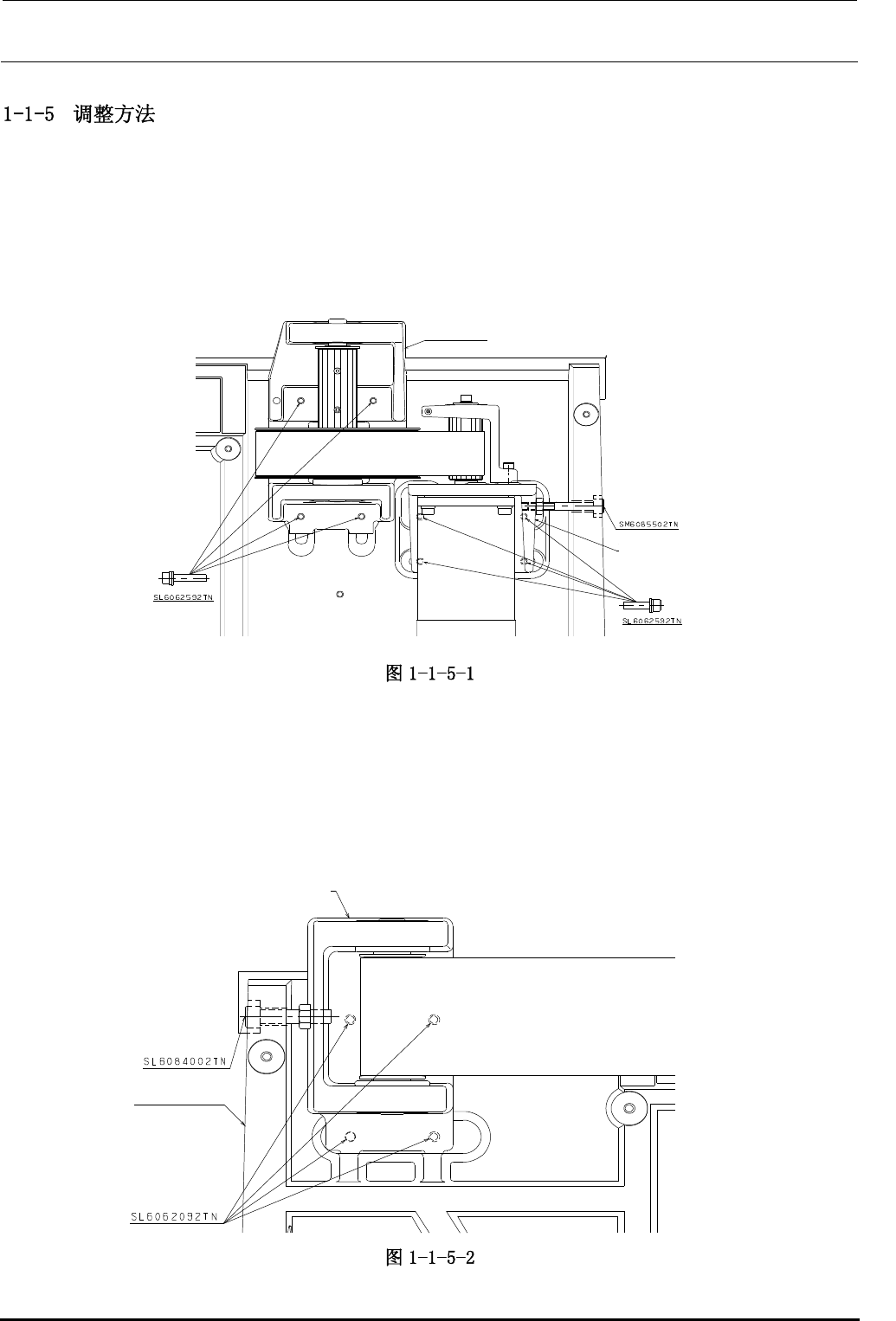

1.拧松固定 YB 电动机支架的 SL6062592TN。
2.用 SM6085502TN 调整张力。
3.拧紧 SL6062592TN。
2）YB 皮带
1.拧松固定 YB 皮带轮支架的 SL6062092TN。
2.用 SL6084002TN 调整张力。
3. 拧紧 SL6062092TN。
同步皮带 YM
YBL电动机组：L808E3210A0
YBR电动机组：L808E2210A0
YA 皮带轮支架 L 组：L142E0210A0
YA 皮带轮支架 R 组：L142E1210A0
YB 皮带轮支架Ｌ组：L140E4210A0
YB 皮带轮支架 R 组：L140E5210A0
车台，Y 轴车架
YB 皮带：40000732
维修调整要领书
1-5
Rev1.0
1） 与 1-1-1 同步皮带 YM 的更换要领相同。
1） 与 1-1-1 同步皮带 YM 的更换要领相同。
1） 与 1-1-2YB 皮带的更换要领相同。
1）与 1-1-1 同步皮带 YM 的更换要领相同。
维修调整要领书
1-6
Rev1.0
1）从支架上取下磁性膜贴装头。
2）取下旧的磁性膜。
3）进行磁性膜粘贴面以及磁性膜的完全脱脂处理。
注意 1：更换前，把磁性膜放置在装置旁边 1 个小时以上，等装置温度与磁性膜温度相等时进行更
换。
注意 2：脱脂材料推荐采用[MECHAFINEMATE]。
注意 3：相对于规定值，磁性膜的横向偏移量：±0.1mm 以内。

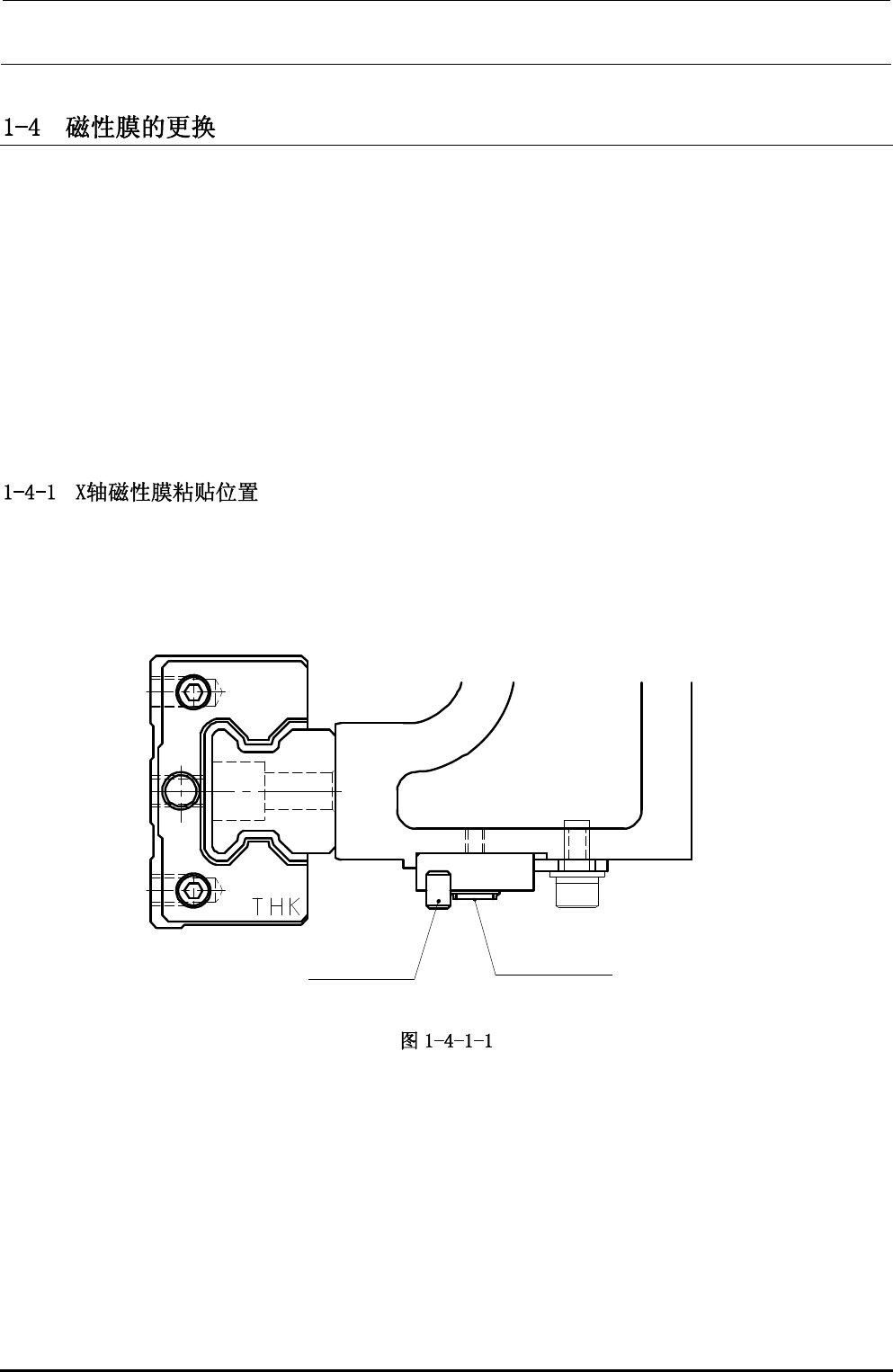

1）在 XSCALEBASE 处放置 4 处φ4 平行销。
2）把φ4 平行销作为参照对象，进行粘贴磁性膜。
φ4 平行销
磁性膜（X 轴）
40044419
