维修调整要领书 13-2 Rev2.0 图 13-2-1 为底座仰视图 。 1. YA 轴电动机 2. YBL 轴电动机 3. YBR 轴电动机 4. IN/OUT 电动机 5. IN/OUT 电动机 6. 传送带线路板 7. 传送传感器中转线路板 8. 传送传 感器中转 线路板 9. 供料器 /FPI-F 线路板 10. 供料器 /FPI-R 线路板
维修调整要领书
13-1
Rev2.0

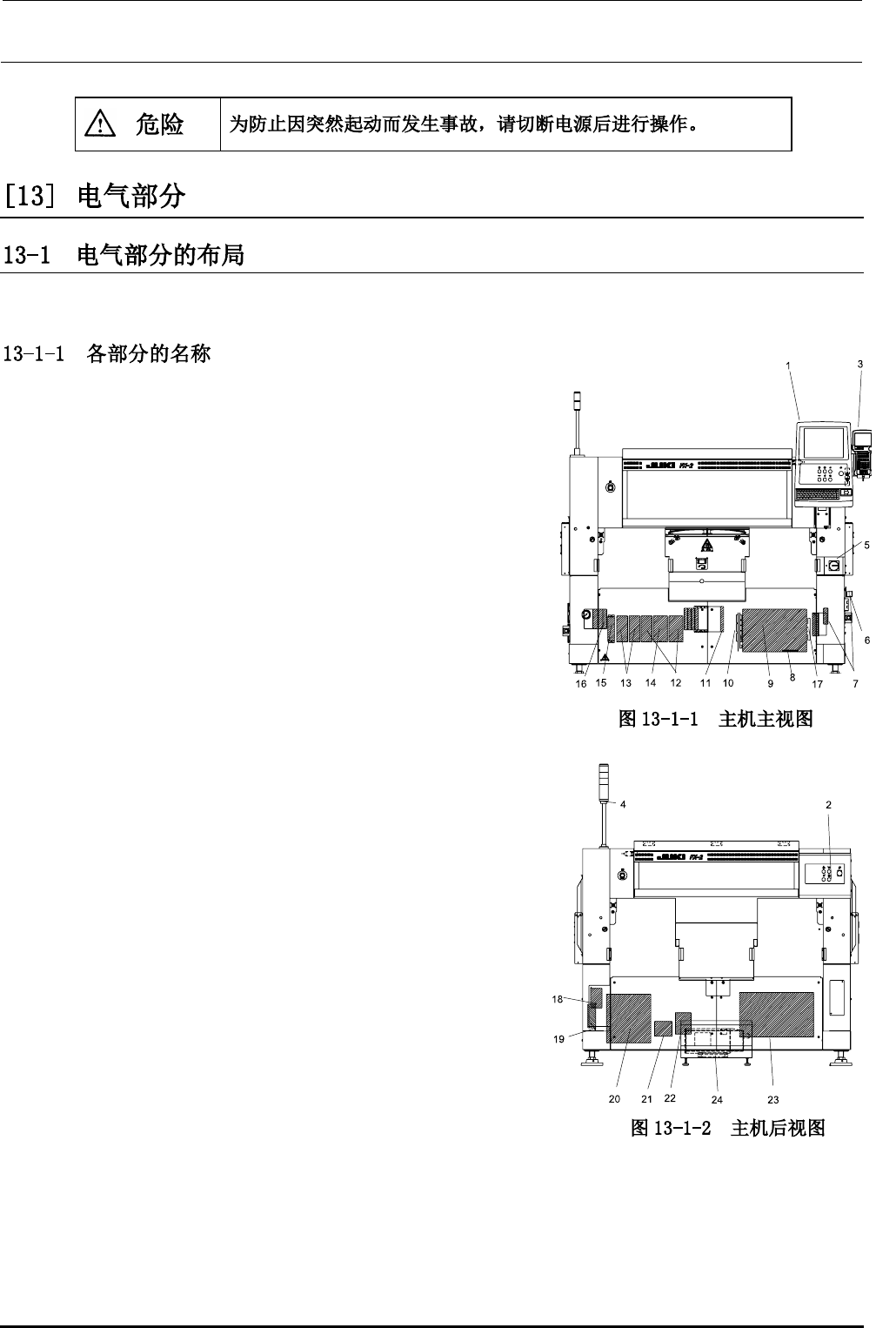

图 13-1-1 为主视图，图 13-1-2 为后视图。
1. 操作装置
LCD 监视器，操作开关线路板（前部）
紧急停止开关，键盘，跟踪球
2. 操作面板
操作开关线路板（后部），紧急停止开关
3. HOD 4. 信号灯
5. 电源开关 6. CD-ROM（选购品）
7. FDD（选购品） 8. SSD
9. 控制装置
CPU 接口线路板，位置接口线路板，总线桥接口线路板
IEEE1394A 线路板，ADVME2006 线路板，
安全线路板，基本供料器线路板，
I/O 控制线路板，光控制线路板，IP-X3R 线路板，
C-PCI 板，VME 线路板
10. 位置中转线路板
11. 规模 I/F 线路板
12. X 轴 AC 伺服驱动器（XL，XR）
13. YB 轴 AC 伺服驱动器（YBL，YBR）
14. YA 轴 AC 伺服驱动器
15. AC 止动驱动器（STBL，AWCC，AWCS（选购品））
16. DC 止动驱动器（CENT）
17. 分离操作台（选购品）
18. 自动断路器 19. 吸嘴过滤器
20. 变压器 21. 安全装置（仅 EN 式样）
22. UPS（无停电电源）（选购品）
23. 电源装置
24. 真空泵装置
维修调整要领书
13-2
Rev2.0

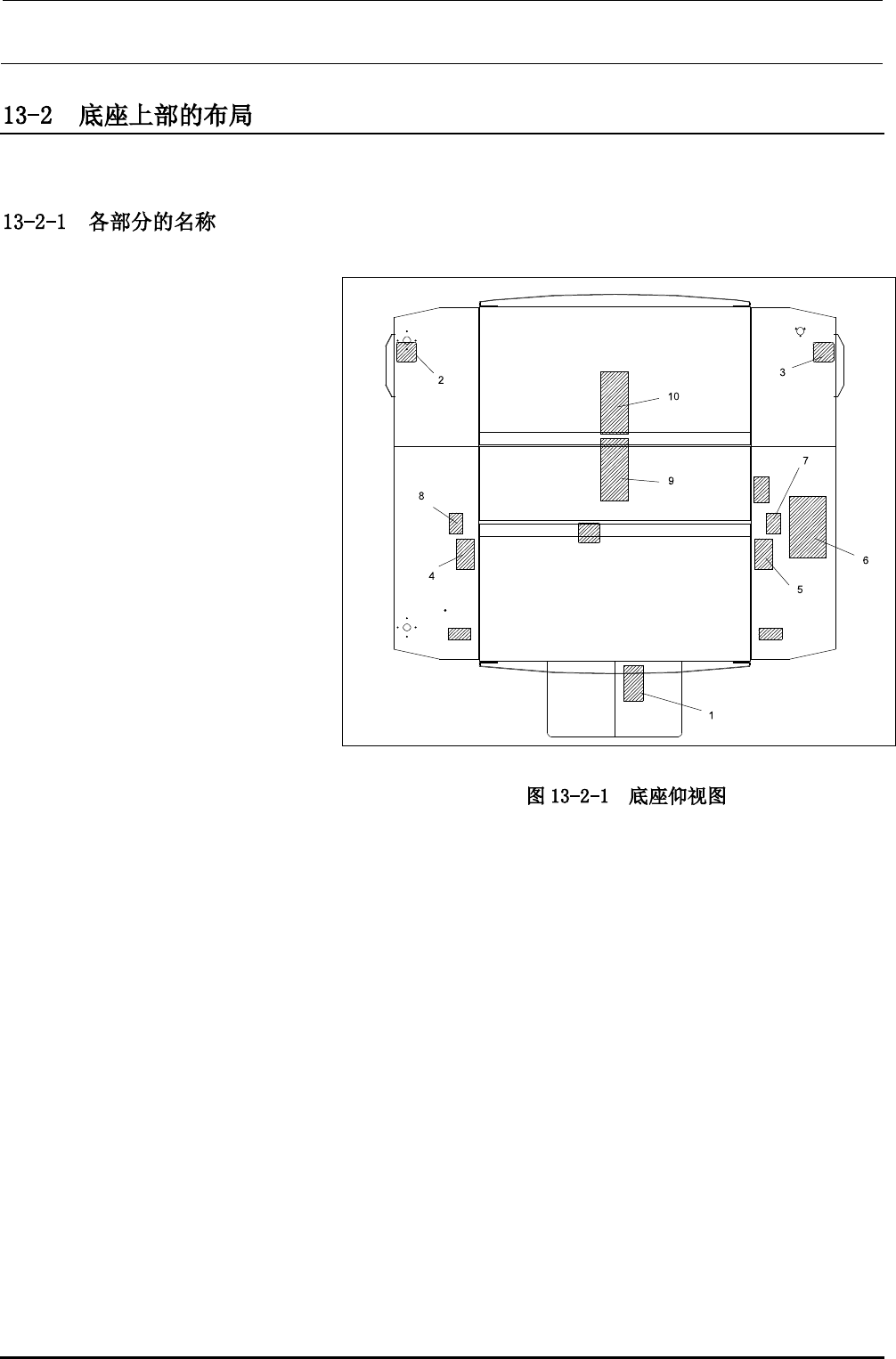

图 13-2-1 为底座仰视图。
1. YA 轴电动机
2. YBL 轴电动机
3. YBR 轴电动机
4. IN/OUT 电动机
5. IN/OUT 电动机
6. 传送带线路板
7. 传送传感器中转线路板
8. 传送传感器中转线路板
9. 供料器/FPI-F 线路板
10. 供料器/FPI-R 线路板
维修调整要领书
13-3
Rev2.0
电源部分安装在装置左内侧（从背面看是右面）。图 13-3-1-1 为其组成图。
电源装置由 DC 电源，控制用的继电器，电路保护器等构成，并向各部分装置（控制装置，XY 装置，Z
θ装置，传送装置，贴装头装置等）提供 AC，DC 电源。
各 DC 电源的用途如下：
·-12V（-12V±0.1V，PS5） A/D 变换电路，IPX-3R 线路板
·+3.3V（+3.3V±0.1V，PS7） CPU 接口线路板，位置接口线路板（电动机控制）用，IEEE1394 线
路板
·+5V（+5.08V～5.12V，PS6） 所有线路板的逻辑电路用
·+24V（+24V±0.1V，PS2） 继电器，电磁铁阀，异步电动机，传感器，激光，信号指示灯驱动
用
·+12V（+12.4V±0.1V，PS4） 摄像头，串行通信，照明用 LED，IEEE1394 线路板
·+24V（+24V±0.1V，PS3） 安全电路驱动用（仅 EN 机）
·+6V（+6.3V～6.5V，PS8） 反馈（32mm 纸带）控制用
·+24V（+24V±0.1V，PS1) Zθ放大器（左右贴装头）用
· 从 PSU BLACKET A 和 PSU BLACKET B 引出线,以保证 DC 电源的输出电压是规格调整值,各 DC 电源
的输出电压用可变电阻器调整
· 请按表 13-3-1-1 进行 DC 电源电压调整。
24 23 22 21 20 19 18 17 16 15 14
13
12 11 10 9 8 7 6 5 4 3 2
1
1 PS2 +24.0V +24.0V±0.1V CN073 18pin(+) - 6pin(-)
2 PS4 +12.0V +12.4V±0.1V CN073 16pin(+) - 4pin(-)
3 PS5 -12.0V -12.0V±0.1V CN073 17pin(+) - 5pin(-)
4 PS6 +5.0V +5.1V±0.02V CN073 15pin(+) - 3pin(-)
5 PS7 +3.3V +3.3V±0.1V CN073 13pin(+) - 1pin(-)
6 PS8 +6.0V +6.4V±0.1V CN073 19pin(+) - 7pin(-)
7 PS1 +24.0V +24.0V±0.1V CN097 1pin(+) - 2pin(-)
旋钮调整时，请注意不要使电压超过规定调整值。
CN073-12,24,CN004-1，13 接头，绝对不能与调整指示以外的电源接地线共用（不能连接）。
