维修调整要领书 13-13 Rev2.0 这是控制整个装 置的线路板。 用 VME 总线通过 CPCI 总线以及总 线桥与其它线路板相连。 闸刀开关根椐出 品时的状态使用。 按下 RST 开关，则系统 复位。请不要操作此开关 。 PW ：如果电源供 给，则灯亮。 更换后，需要进 行 BIOS 的设定。 请参照“ 12-4-3 章 BIO S 的设定”进行设定。 CPU 线路板上装 有备 份电 池，用来储存 BIOS 的设定。 电池的使用…
维修调整要领书
13-12
Rev2.0

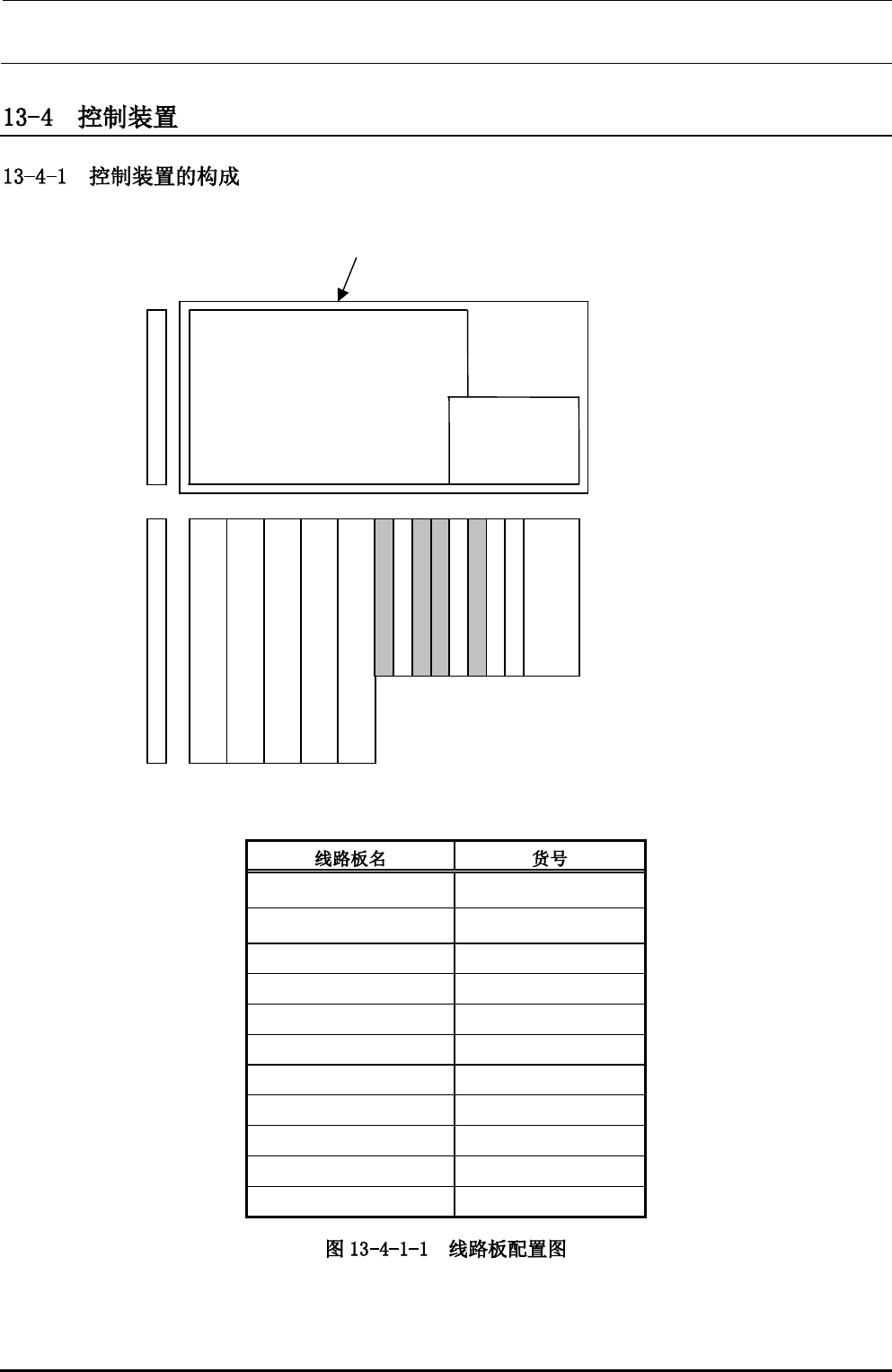

控制装置的线路板配置图如图所示。请参照这些图确认线路板的安装。
注 1. 在空白的间隙处，安装空白面板（E1649729000）。
CPU接口线路板 40044475
位置接口线路板32轴 40044540
IEEE1394线路板 40044519
总线桥接口线路板 40003313
Advnet2006线路板 40076128
IP-X3R线路板 40052359
I/O控制线路板 40001943
基本供料器线路板 40007370
光控制线路板 40001918
安全线路板 40007368
POS CNN线路板 40007372
VME 板
CPCI 板
搁物架
主视
俯视
空白 注 1
空白 注 1
空白 注 1
总线桥接口线路板
IEEE1394 线路板
位置接口线路板 32 轴
CPU 接口线路板
基本供料器
I/O 控制
IP-X3R
光控制
安全
POS CNN 线路板
POS CNN 线路板
空白 注 1
Advnet2006
维修调整要领书
13-13
Rev2.0
这是控制整个装置的线路板。
用 VME 总线通过 CPCI 总线以及总线桥与其它线路板相连。
闸刀开关根椐出品时的状态使用。
按下 RST 开关，则系统复位。请不要操作此开关。
PW：如果电源供给，则灯亮。
更换后，需要进行 BIOS 的设定。
请参照“12-4-3 章 BIOS 的设定”进行设定。
CPU 线路板上装有备份电池，用来储存 BIOS 的设定。
电池的使用寿命约为 5 年，请更换。
更换后，需要进行 BIOS 的设定。
请参照“12-4-3 章 BIOS 的设定”进行设定。
维修调整要领书
13-14
Rev2.0
位置接口线路板是经由 SSCNETⅢ（三菱电机制造的控制通信网络）与控制伺服马达的 CPCI 总线对应
的线路板。可控制最多 32 轴的马达。
位置接口线路板和各轴伺服放大器之间以光纤电缆进行数据链连接。
① 接受来自 CPU 线路板的指令，控制 XYZθ 轴伺服马达。
② 进行各轴的原点传感器及限位传感器的检测。
③ 进行伺服驱动器的报警检测、磁尺的报警检测。
④ 进行紧急停止开关的检测，使 XY 轴、Zθ 轴停止。
跳接开关请保持出厂时的状态进行使用。
LED（绿）：动作显示、接通电源时：亮灯；系统启动时：闪烁；电源断开时：熄灯
LED（红）：出错显示、通常时：熄灯；错误发生时：亮灯
没有特别的。
