维修调整要领书 1-8 Rev1.0 1） 只更换传感器的情况时，没有必要 进行位置的调整。 2） 包括更换支架的情况时，需要进行 位置的调整。（仅 X 轴） 1） XL，XR 传感器的安装位置与 X 信号端开始 的 XL，XR 传 感器支架的距离为 2 09.5mm。 2） XC 限制传感器支架的安装位置突出 XM 底端 15mm。 3） 使各自的止动器缓冲与 XM 底端的距离 为 5mm 后，调整 各自的…
维修调整要领书
1-7
Rev1.0
1） 在 Y 直线轨道的侧面紧挨着 4mm 厚的金属板，然后进行粘贴磁性膜。
1）拧松固定传感器的螺栓，在磁性膜与传感器头的间隙处插入 t0.25 的治具。
2） 旋紧螺栓，拔出 t0.25 的治具。
磁性膜（Y 轴）
40044420
金属板
维修调整要领书
1-8
Rev1.0
1） 只更换传感器的情况时，没有必要进行位置的调整。
2） 包括更换支架的情况时，需要进行位置的调整。（仅 X 轴）

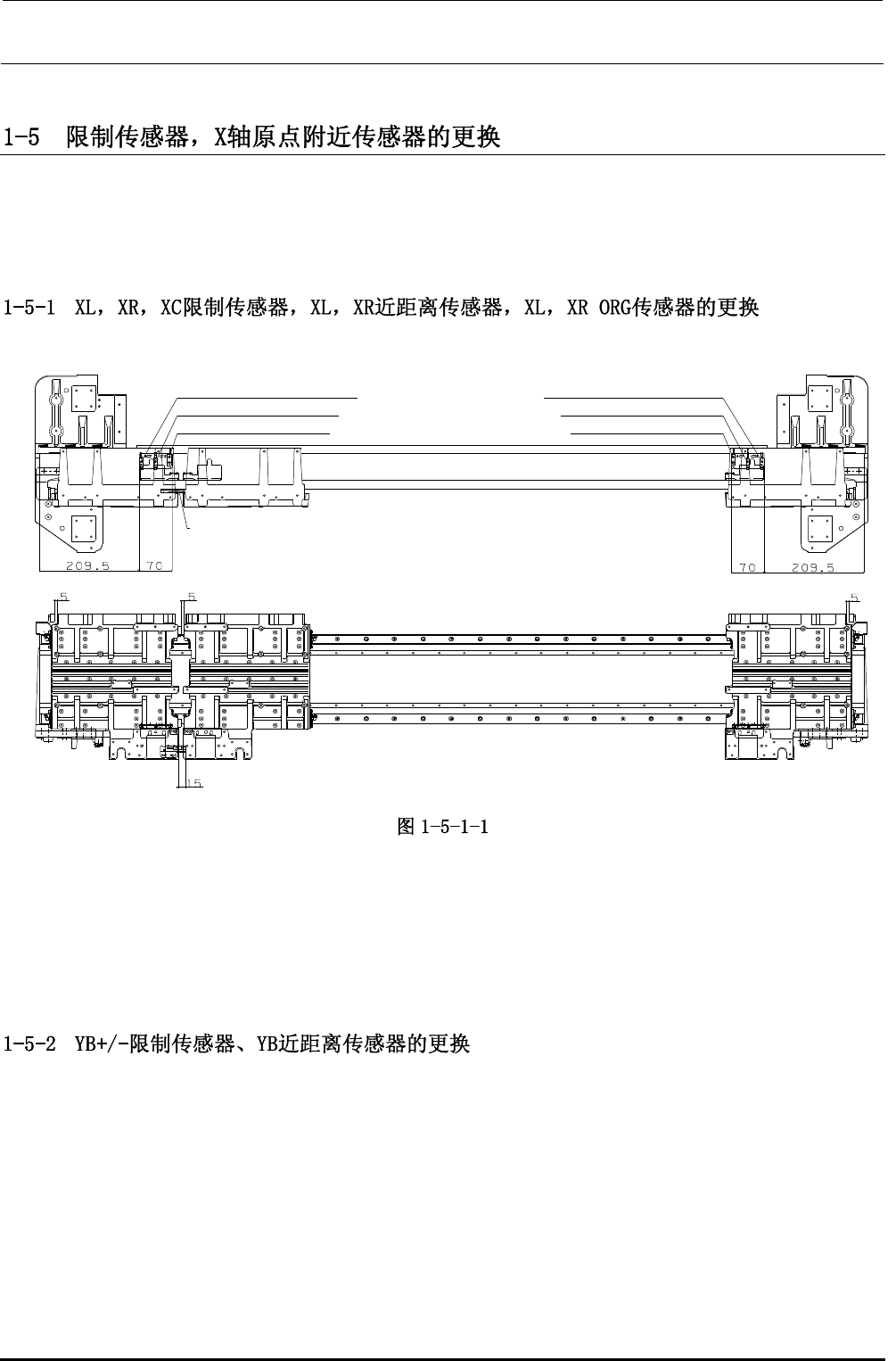

1）XL，XR 传感器的安装位置与 X 信号端开始的 XL，XR 传感器支架的距离为 209.5mm。
2）XC 限制传感器支架的安装位置突出 XM 底端 15mm。
3） 使各自的止动器缓冲与 XM 底端的距离为 5mm 后，调整各自的限制传感器为 ON,旋紧螺栓。
1）Y 轴的支架因为有十字螺钉固定，没有必要进行调整。
YBL-限制传感器 ASM：L811E1210A0
YBL+限制传感器 ASM：L811E3210A0
YB近距离传感器 ASM：L811E5210A0
XＬ-限制传感器 ASM:L811E8210A0
XＬ近距
离传感
器
ASM:L811E7210A0
XＬORG 传感器 ASM:L813E6210A0
XC 限制传感器 ASM:L811E9210A0
XR+限制传感器 ASM:L812E1210A0
XR
近距离
传感器
ASM: L812E0210A0
XRORG
传
感器 ASM:L813E7210A0
维修调整要领书
1-9
Rev1.0
YBL原点传感器组 L814E1210A0
YBR原点传感器组 L814E3210A0
※ Y 轴原点传感器是决定 X 轴与 Y 轴直角度的重要装置。更换以后如果不把它调整到正确位置的话，
X 轴与 Y 轴的直角度就会有很大偏差，使贴装精度降低，因此请注意。
1） 在接通电源后、原点恢复前先使 Y 轴的皮带连接器处于拆下状态。按下紧急停止键更换传感器后，
请把 X 轴朝身前移动，确认 Y 轴原点传感器与磁开关的间距为 0.8～1.5mm。如果在这个范围以外，
则拧松固定传感器的螺栓，上下移动传感器并调整间隙使之为 0.8～1.5mm(目标值为 1.0mm)。
2）用手把贴装头从内侧移动到面前，至没有更换的 Y 轴原点传感器位于 ON 位置处停止，把更换后的
Y 轴原点传感器从面前移动到内侧，并在传感器位于 ON 的位置处暂时停止。
3）安装皮带连接器，解除紧急停止，进行原点恢复。
4）使用 MS 参数的直角调整菜单，确认直角精度。
(使用规尺：L191E021000玻璃度盘)
5）根据磁开关调整量的显示，调整 Y 轴原点传感器的位置。
6）再次进行原点恢复，实施第 4）项。这时，检查一下磁开关调整量是否在±0.08mm 以内。
