维修调整要领书 13-25 Rev2.0 POS-CNN 线路板是一块中转 线路板，主要作用是按各驱动轴单位对各驱动轴的 限制传感器、原点传感 器、紧急停止信 号等进行整理，再输入到 位置 板。 其次， 对输入到 MCM 线路板的喷嘴 θ旋转编码器信号以及从 SAF ETY 线路板输入输出 的传送方面的传感 器、电磁阀控制 信号等也进行中转。 跳接开关在交货时已经设定 好，但在把线路板装到控制装置上的时候，请进行 确认操作。（涂黑的部 …

100%1 / 219
维修调整要领书
13-24
Rev2.0

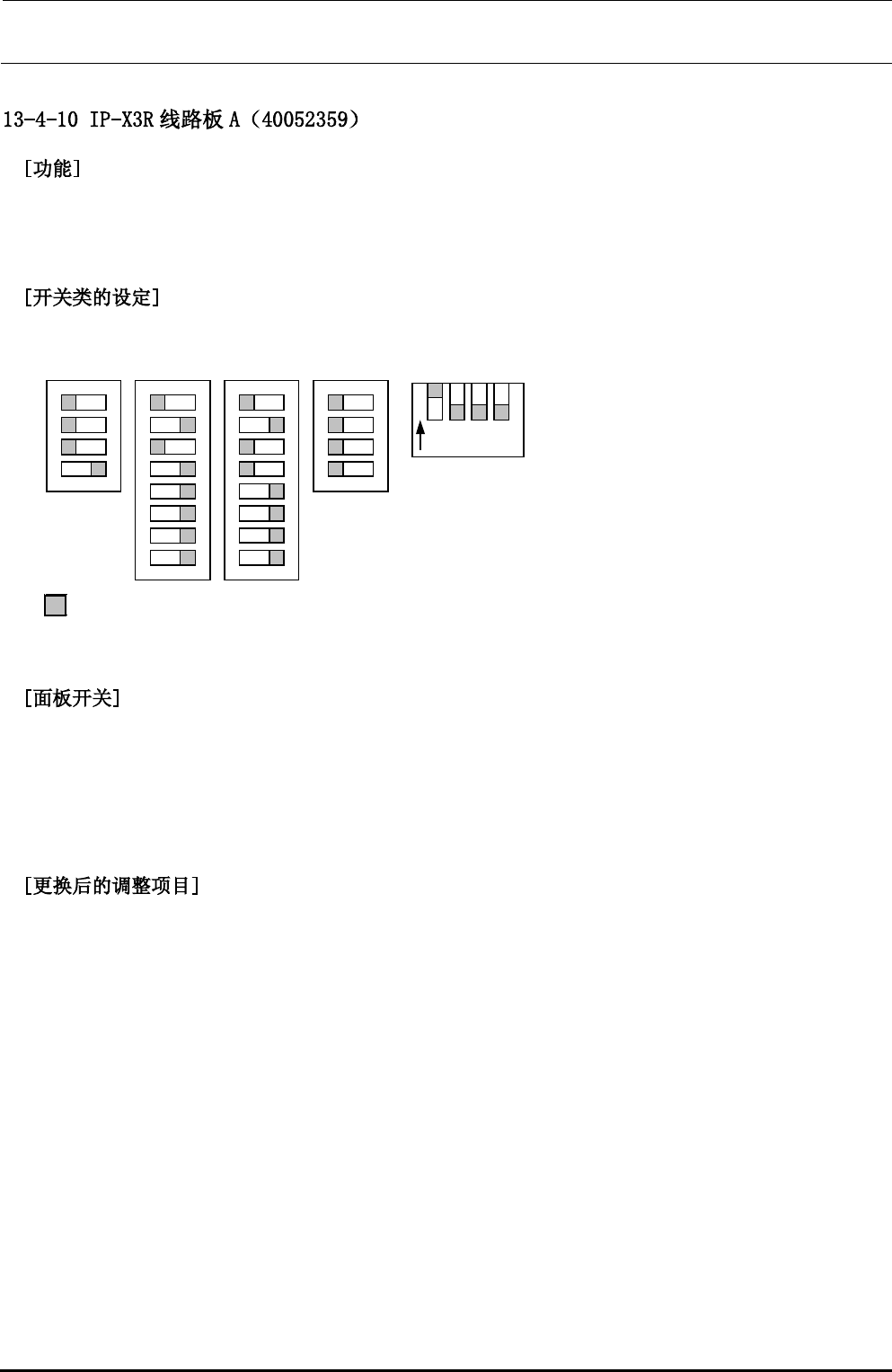

IP-X3R 线路板是对用 OCC 拍摄的线路板标记，IC 标记，IC 芯片等图像数据进行处理，并计算线路板
位置修正，元件位置修正所需要值的图像处理线路板。
设定开关交货时已经设定，在把线路板安装到控制装置时请进行确认。
部がスイッチの設定位置
O
N
1
SW1
2
3
4
SW16
1
2
3
4
O
1
SW2
2
3
4
5
6
7
8
O
N
1
SW3
2
3
4
5
6
7
8
O
N
1
SW4
2
3
4
O
N
RESET SW：将该线路板复位。
ABORT SW：向主 CPU 发行 NMI。
请不要操作这二个开关。
按照下面的顺序，进行 FLASH 内存的版本升级。
① 选项 → 更改用户级别处选择管理员。
② 维护 → 选择 M/S 参数设定。
③ 其它 → 版本升级 → 选择图像。
部为直插式开关的设置位置。
维修调整要领书
13-25
Rev2.0
POS-CNN 线路板是一块中转线路板，主要作用是按各驱动轴单位对各驱动轴的限制传感器、原点传感
器、紧急停止信号等进行整理，再输入到位置板。
其次，对输入到 MCM 线路板的喷嘴θ旋转编码器信号以及从 SAFETY 线路板输入输出的传送方面的传感
器、电磁阀控制信号等也进行中转。
跳接开关在交货时已经设定好，但在把线路板装到控制装置上的时候，请进行确认操作。（涂黑的部
分就是跳接开关的安装位置。）
没有特别要调整的项目。
是一块中转线路板，用于把 XL、XR、YBL、YBR 轴的磁性膜信号和磁力开关（原点传感器）配合输入到
检测器。
没有特别要调整的项目。
2
10
9
1
W1
2
10
9
1
W4
3
1
W3
3
1
W2
6 9 12
1074
×
○
W5
3
1

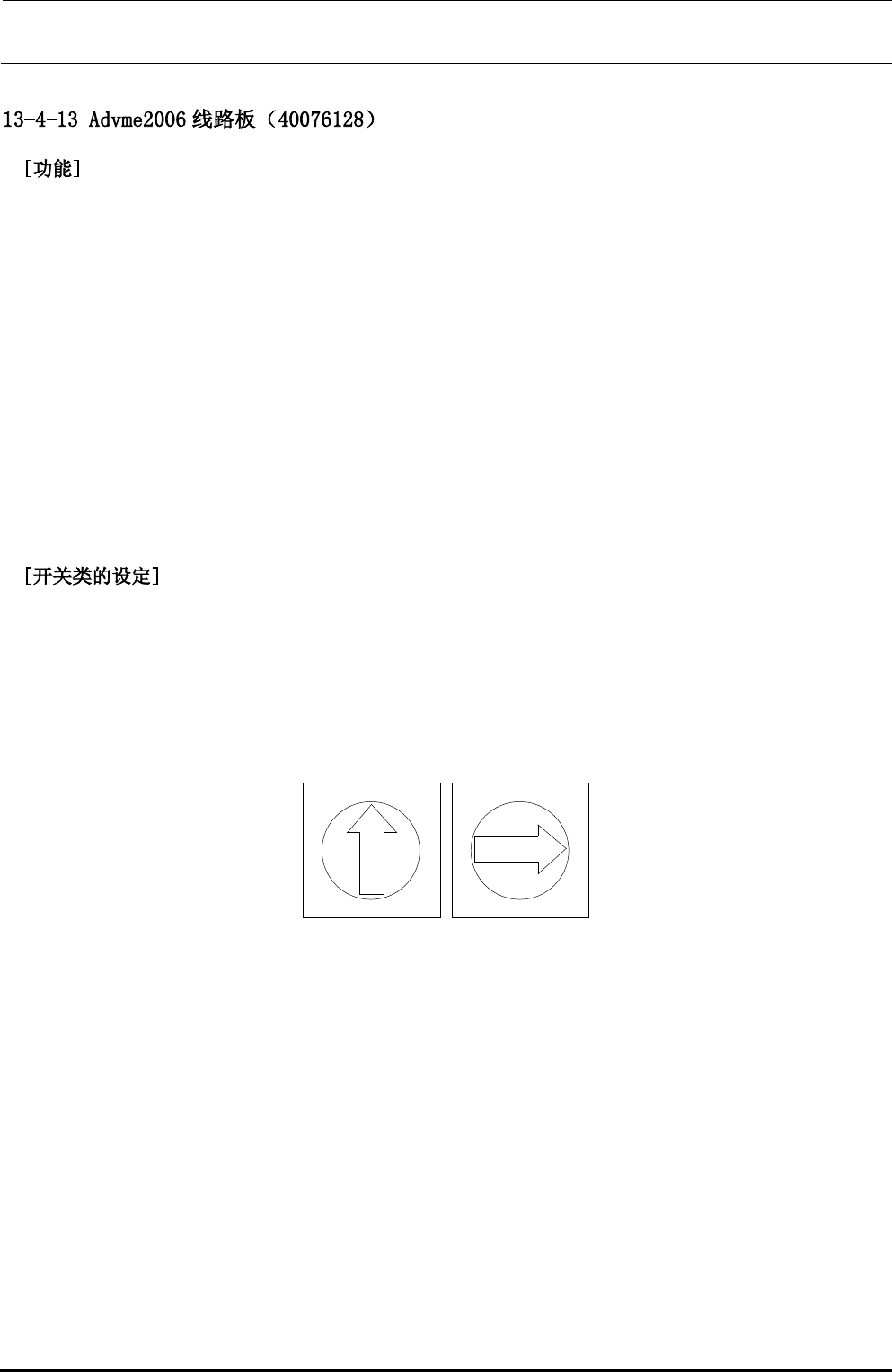

维修调整要领书
13-26
Rev2.0
本线路板是控制传送系统之步进电动机（CENTER 电动机•支承台电动机•CENTER 宽度自动调整电动机•
IN/OUT 宽度自动调整电动机）的线路板，具有以下的功能。
（1） 步进电动机的控制脉冲输出： CENTER 电动机•支承台电动机
CENTER 宽度自动调整电动机•IN/OUT 宽度自动调整
（2） NEAR 传感器输入： 支承台电动机•CENTER 宽度自动调整电动机
IN/OUT 宽度自动调整电动机
（3） 编码器信号输入： 支承台电动机•CENTER 宽度自动调整电动机
IN/OUT 宽度自动调整电动机
（4） 电动机激磁 OFF 信号输出 ：CENTER 宽度自动调整电动机•IN/OUT 宽度自动调整
旋转开关有 2 个用于设定。请按如下所示设定。
① DSW 1 的旋转开关请设置为“0”。
② DSW 2 的旋转开关请设置为“4”。
0
8
4C
1
2
6A
E
3
5
79
B
D
F
0
8
4C
1
2
6A
E
3
5
79
B
D
F
DSW1 DSW2
