维修调整要领书
13-33
Rev2.0
下表所表示的束线组是自动线路板幅度调整选项时增加的配件。
根据表中的指示进行连接。
E93437290A0 AWC MOTOR ASM － CN659S/660S
40077039 AWS MOTOR PULSE CABLE ASM TB2（40076139） AWS S1
40077040 AWS MOTOR CABLE ASM CN660S AWS S2
40077041 AWS ENC CABLE ASM TB2（40076139） CN659S
40077050 TB2 5V SYSTEM A1-A4 TB2（40076139）A1 TB2（40076139）A4
40077051 TB2 GND SYSTEM A3-A7 TB2（40076139）A3 TB2（40076139）A7
40077052 TB2 GND SYSTEM B2-B8 TB2（40076139）B2 TB2（40076139）B8
40077053 TB2 24V SYSTEM B3-B7 TB2（40076139）B3 TB2（40076139）B7
40076986 AWCS DRV POWER CABLE ASM POWER UNIT PWR013 AWS DRV
40076988 AWCS DRV FG CABLE ASM AWS DRV AWS FG
40077038 AWS CABLE ASM TB2（40076139） CN2R（ADVME2006 PCB）
40077042 AWS NEAR SENSOR CABLE ASM TB2（40076139） CN150
L813E121000 AWCS NEAR SENSOR ASM － CN150
下表所表示的束线组是无停止操作选项时增加的配件。
根据表中的指示进行连接。
L823E9210A0 无停止信号中转电缆（F）ASM 中转连接器 MPTL_F 传送带 PCB CN16
L824E0210A0 无停止信号中转电缆（R）ASM 中转连接器 MPTL_R 传送带 PCB CN17
维修调整要领书
13-34
Rev2.0

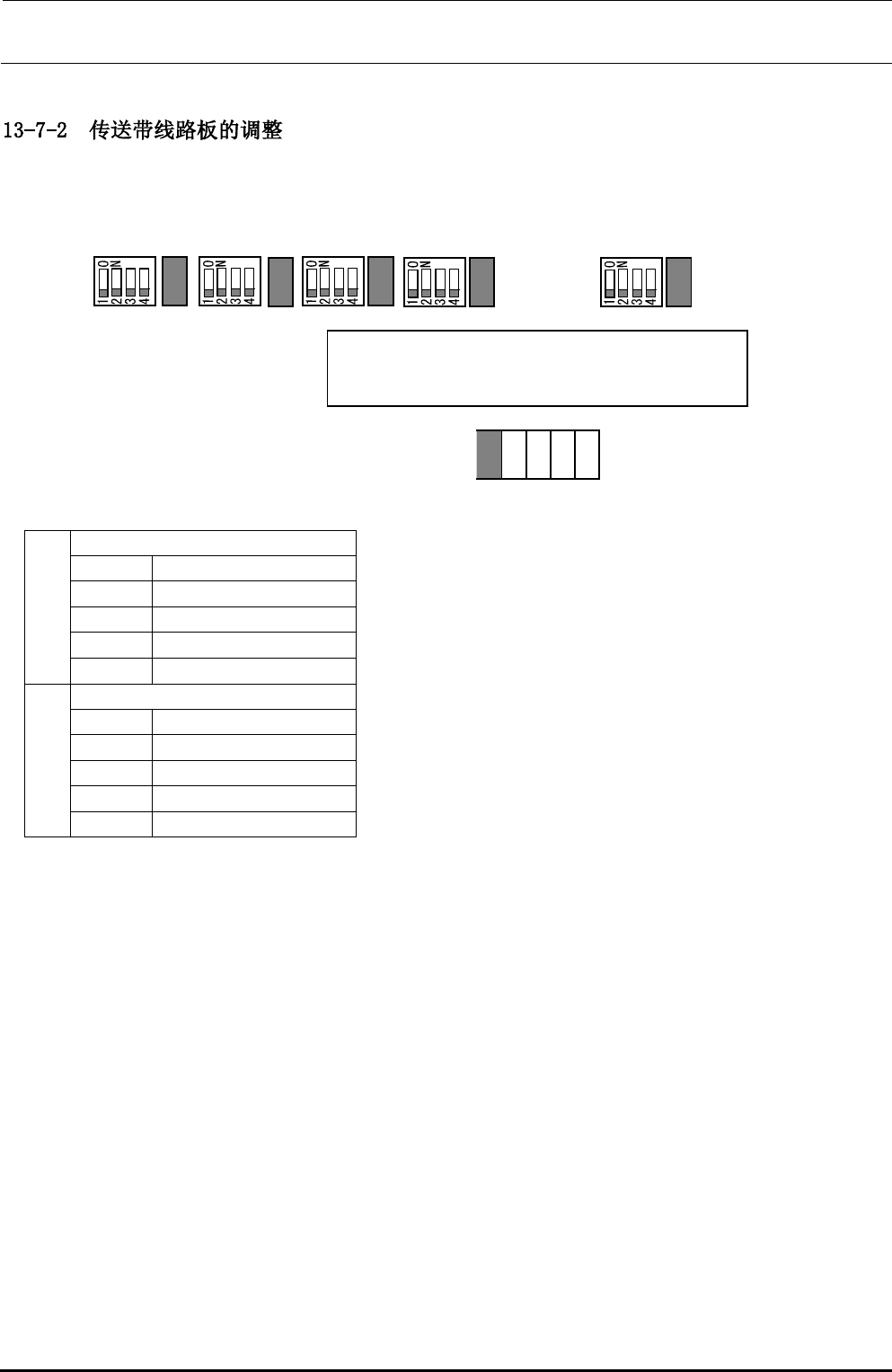

在传送带线路板上，主要是进行 IN/OUT MOTOR 的控制、载波传感器、电磁阀通断动作的中继。
传送装置中使用的传送带线路板跨接，设定开关交货时已经设定，在安装线路板时请进行确认。
下面所载是各跨接、DIP-SW 的设定方法。除了特别订货的机型外，务请使用上述的设定。
W1 IN 电动机 制动时间设定 ※无需设定
1-2 基本时钟脉冲×7
3-4 基本时钟脉冲×6
5-6 基本时钟脉冲×5
7-8 基本时钟脉冲×4
9-10 基本时钟脉冲×3 线路图短路
W2 OUT 电动机 制动时间设定 ※无需设定
1-2 基本时钟脉冲×7
3-4 基本时钟脉冲×6
5-6 基本时钟脉冲×5
7-8 基本时钟脉冲×4
9-10 基本时钟脉冲×3 线路图短路
W3 W4 W5 W6 W7
W9
2
1
SW5 SW4 SW3 SW2 SW1
10
9
图中涂颜色部分，在设定开关的情况时设定方
向，在贴装头的情况时变为跨接安装部分。
维修调整要领书
13-35
Rev2.0
W1 IN 电动机 制动时间设定
1-2 基本时钟脉冲×7
3-4 基本时钟脉冲×6
5-6 基本时钟脉冲×5
7-8 基本时钟脉冲×4
9-10 基本时钟脉冲×3
W2 OUT 电动机 制动时间设定
1-2 基本时钟脉冲×7
3-4 基本时钟脉冲×6
5-6 基本时钟脉冲×5
7-8 基本时钟脉冲×4
9-10 基本时钟脉冲×3
W3
SW5
W4 C. OUT2 传感器 延迟时间硬件控制 ON/OFF
短路 OFF
开路 ON
SW4 C. OUT2 传感器 延迟时间设定
1 基本时钟脉冲×1
2 基本时钟脉冲×2
3 基本时钟脉冲×3
4 基本时钟脉冲×4
W5 OUT 传感器 延迟时间硬件控制 ON/OFF
短路 OFF
开路 ON
SW3 OUT 传感器 延迟时间设定
1 基本时钟脉冲×1
2 基本时钟脉冲×2
3 基本时钟脉冲×3
4 基本时钟脉冲×4
W6 WAIT 传感器 延迟时间硬件控制 ON/OFF
短路 OFF
开路 ON
SW2 WAIT 传感器 延迟时间设定
1 基本时钟脉冲×1
2 基本时钟脉冲×2
3 基本时钟脉冲×3
4 基本时钟脉冲×4
W7 IN 传感器 延迟时间硬件控制 ON/OFF
短路 OFF
开路 ON
SW1 IN 传感器 延迟时间设定
1 基本时钟脉冲×1
2 基本时钟脉冲×2
3 基本时钟脉冲×3
4 基本时钟脉冲×4
W8 未使用
W9 未使用
W10 基本时钟脉冲设定 ※无需设定
1-2 20 ms 线路图短路
3-4 160 ms
5-6 80 ms
7-8 40 ms
9-10 20 ms
